Pit BS Gilledrone

[gillesdrone]

Derniere acquisition :

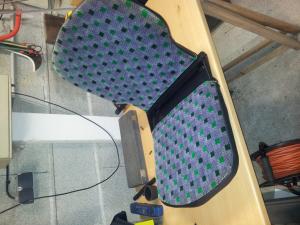

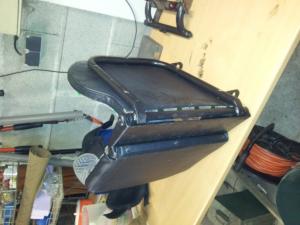

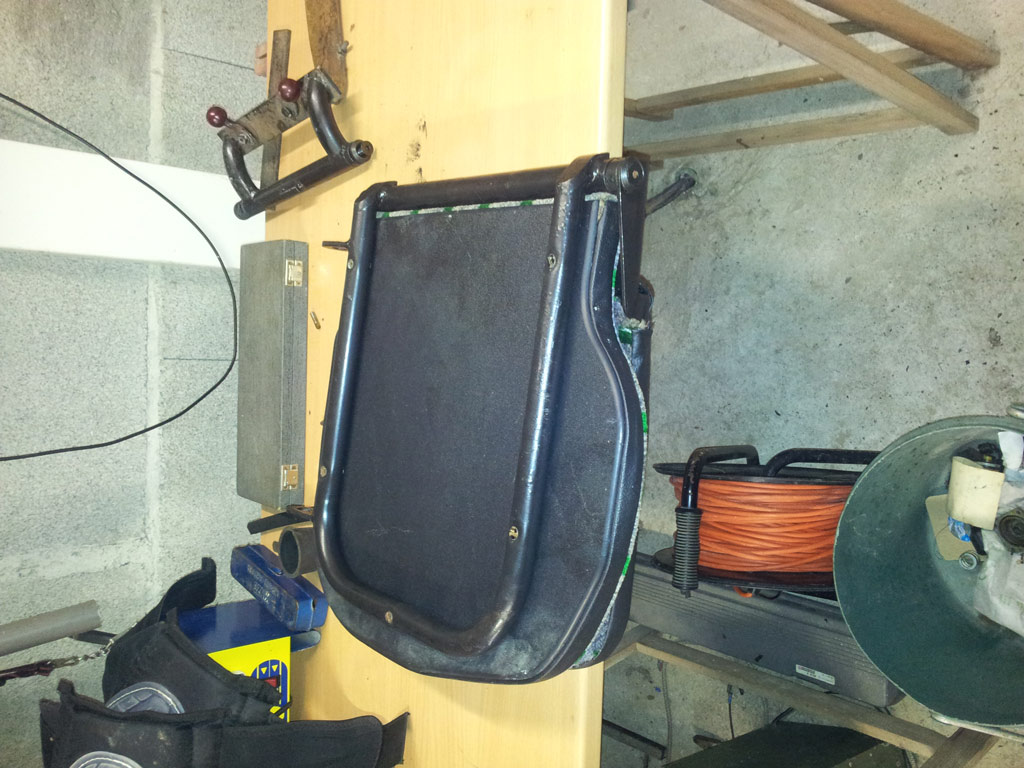

un strpontin de bus scolaire , avec les nouvelles normes aux mines , pas de strapontins donc j'en ai récupéré un dans une entreprise de transport scolaire, un bon nettoyage , enlever les ressorts de rappel , une petite peinture et voilà un siege de pit qui ne prend pas de place

[gillesdrone]

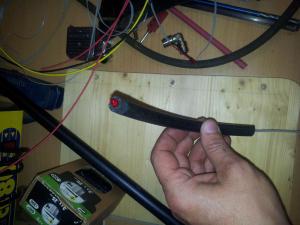

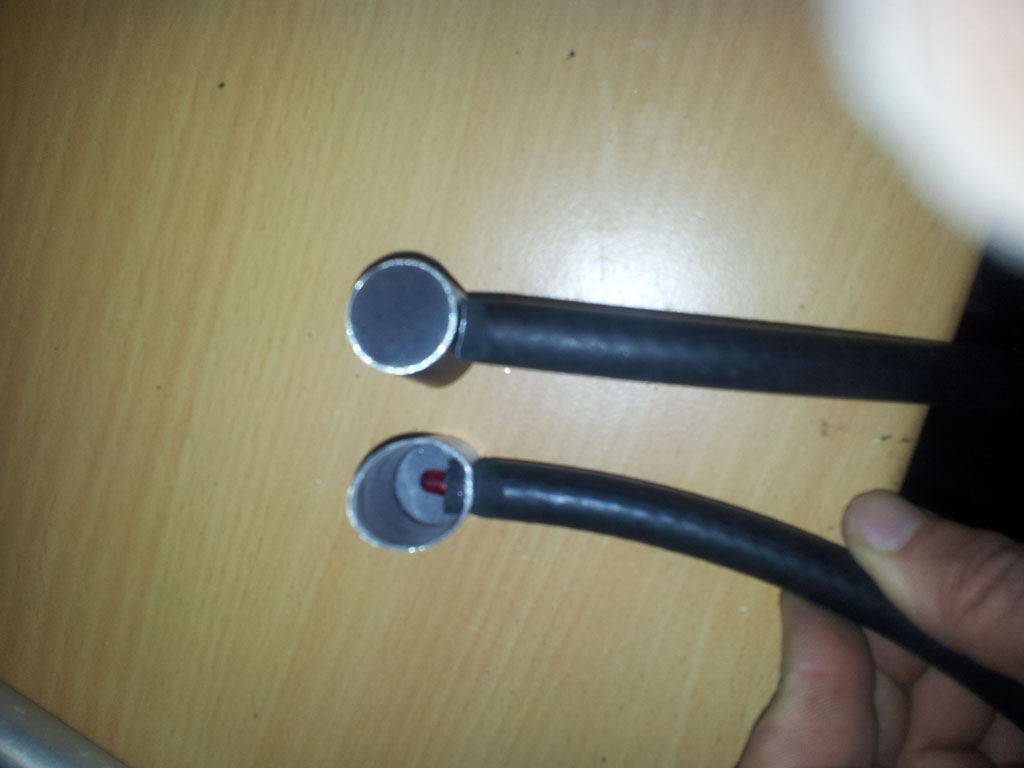

petite lampe de bord fait maison pour pas cher et qui rend bien , reste le petit coup de peinture noir mat pour fignoler

une durite renforcée , du cable , une led extraluminescente rouge

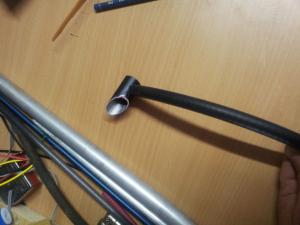

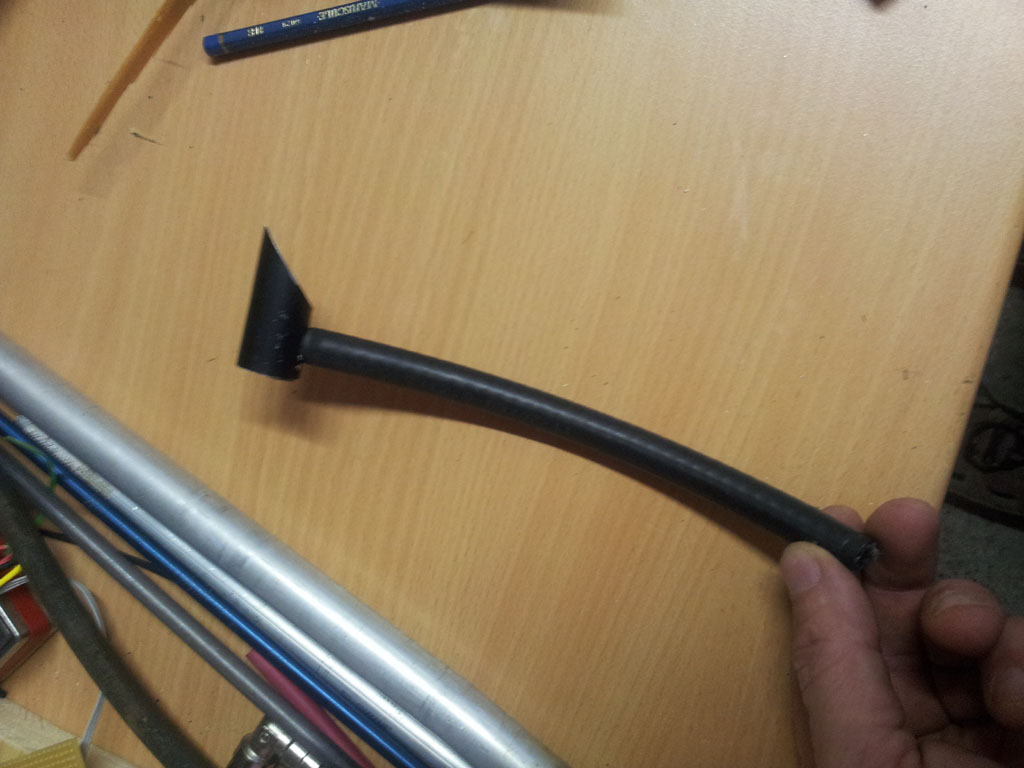

emmencher le tout dans un tube coupé bizeauté



fermer l'arriere avec un joint de robinet plein

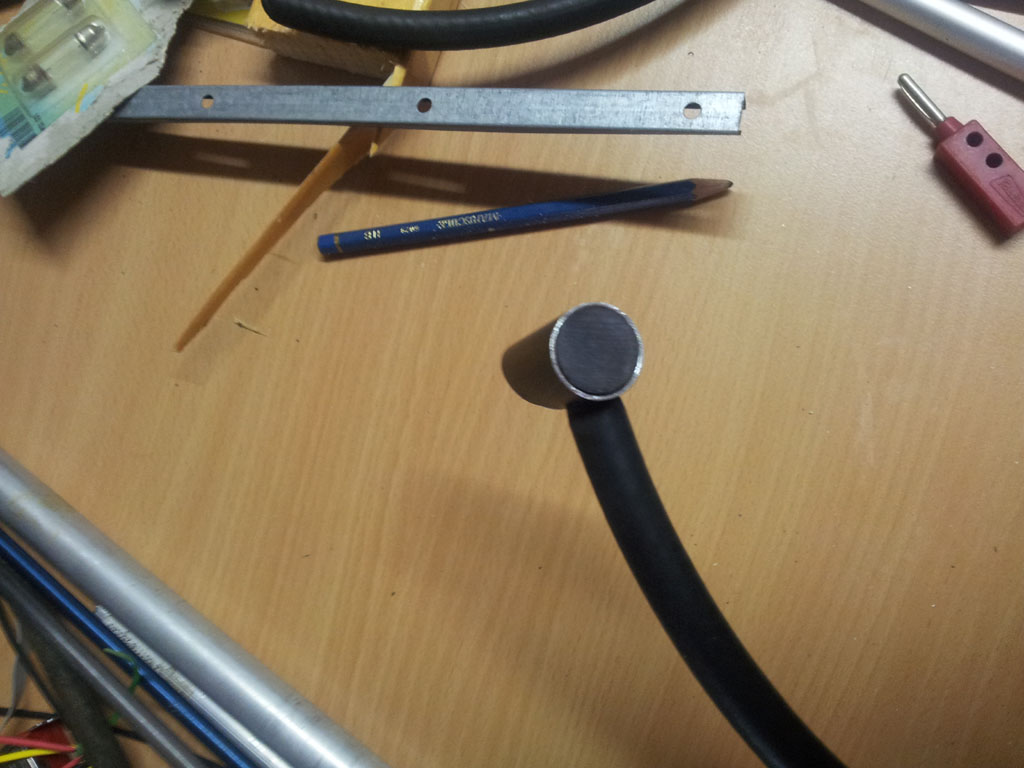

voilà le travail





1 heure de bricolage

Ce message a été modifié par gillesdrone - 1 May 2012, 16:45.

[gillesdrone]

Vippen m'ayant " offert " sa poignée de hotas , j'ai entrepris de la modifier pour le Ka50 avec une BAse de Force feedback 2 de microsoft, j'ai ainsi le retour de force pour le frein magnétique ( trim )

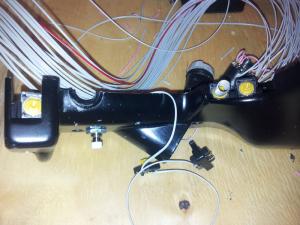

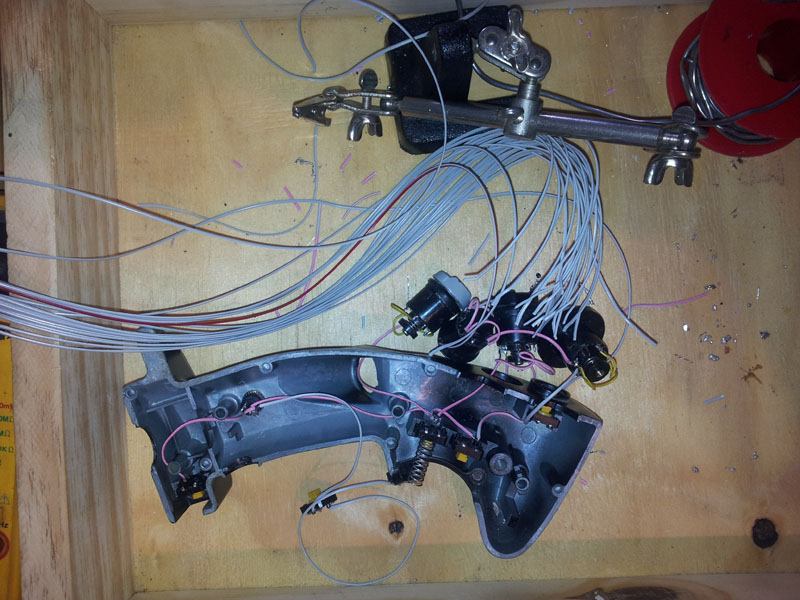

tout d'abord faire rentrer tout ça dans le manche



ajout d'un bouton : le reset des PA

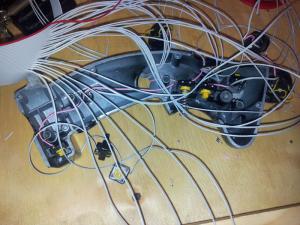

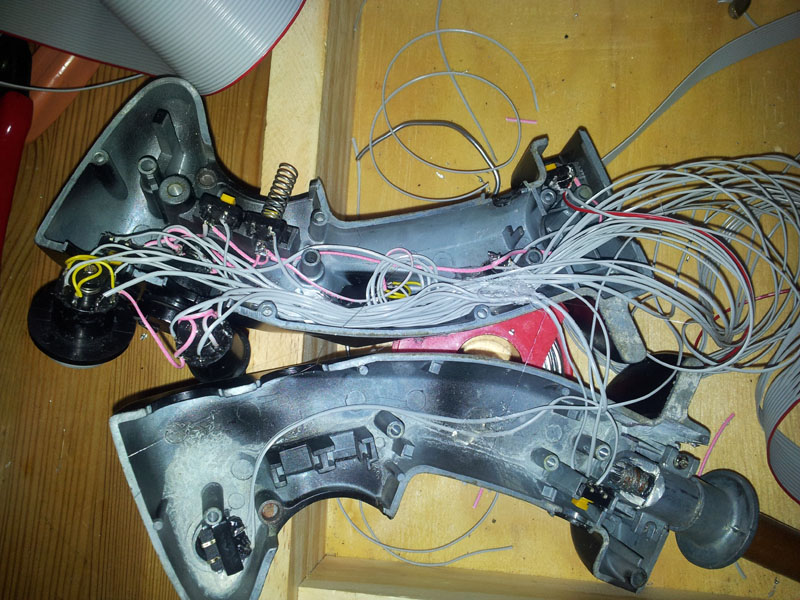

le triage des fils



bon va falloir fermer ....




voilà c'est terminer pour cette partie , reste la protection des fils , et ensuite le branchement . j'ai opté pour une UB836X car j'ai eu beau cherché je n'ai pas trouvé les offsets pour le SIOC dans le clickabledata.lua ou un autre lua

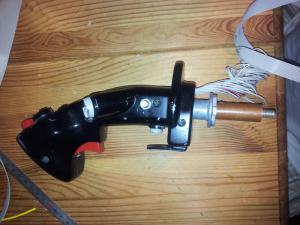

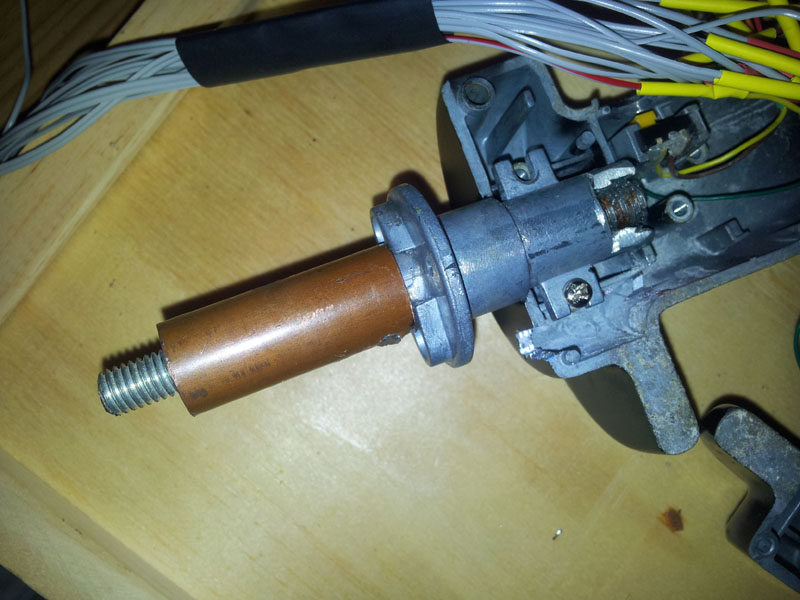

et enfin le système d'emplanture , j'ai opté pour un manche qui s’enlève de la base car il est lourd et cela risque d’endommager la base si on le laisse en place



voilà ce sera fini à mon retour dans 3 semaines

[gillesdrone]

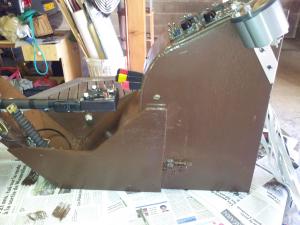

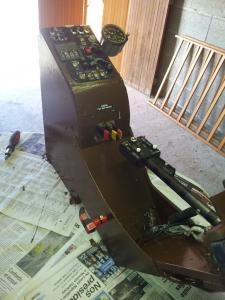

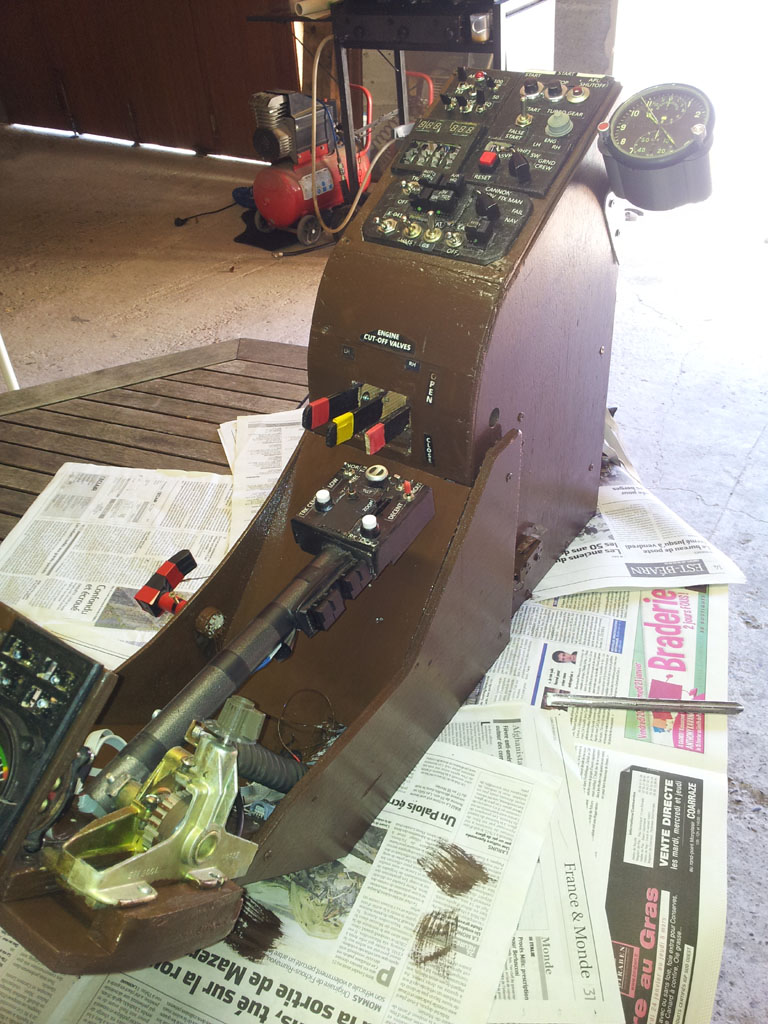

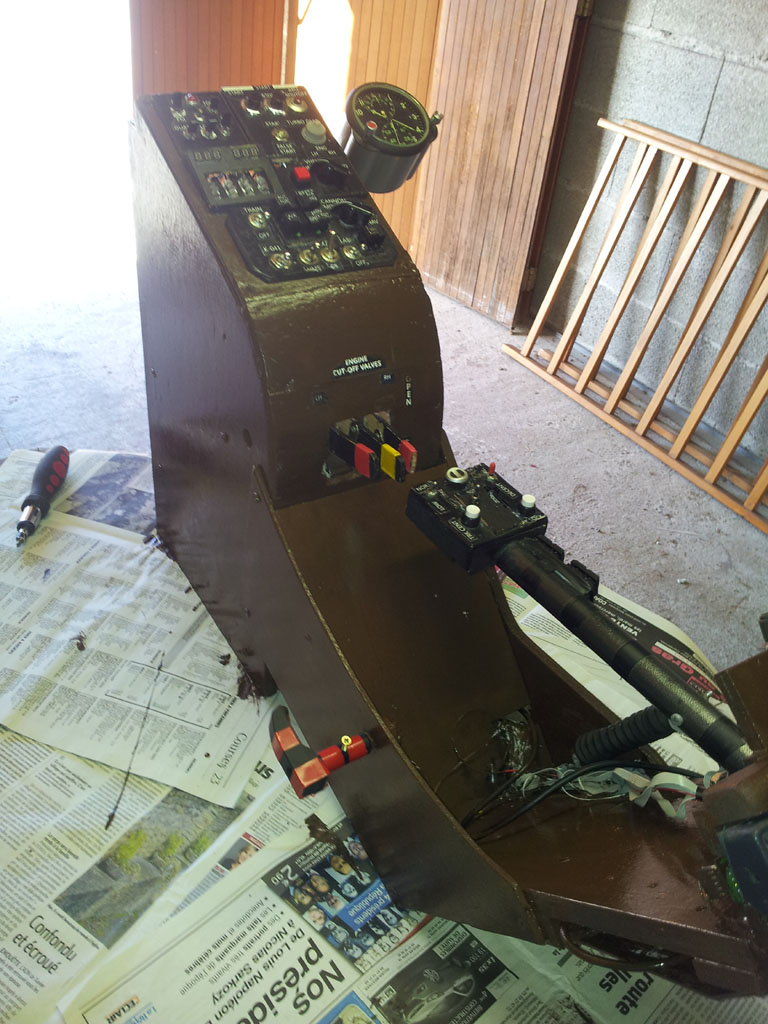

rectification de mon panel gauche au niveau du collectif

j'ai remarqué que j'avais le bras très en arrière en utilisant le collectif et pour corriger cela j'ai enlevé 13 cm sur la jonction avant du coffre ; ce qui rapproches des commandes de cutt off et ressemble plus a l'origine
et surtout j'ai moins mal au bras et épaule

j' ai du coup aussi tout repeint



j'en ai profité pour placer le contacteur d'éjection en bas milieu droite



j'ai aussi rehaussé le mécanisme de freinage du collectif



enfin ça prendra encore moins de place dans la voiture

[gillesdrone]

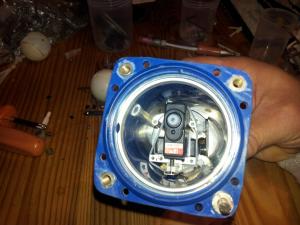

petite devinette

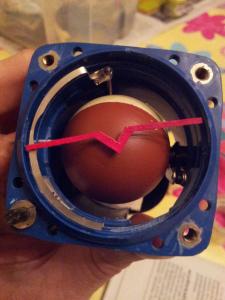

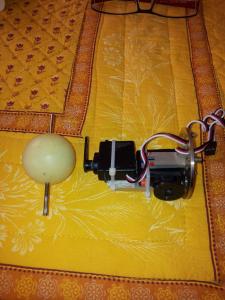

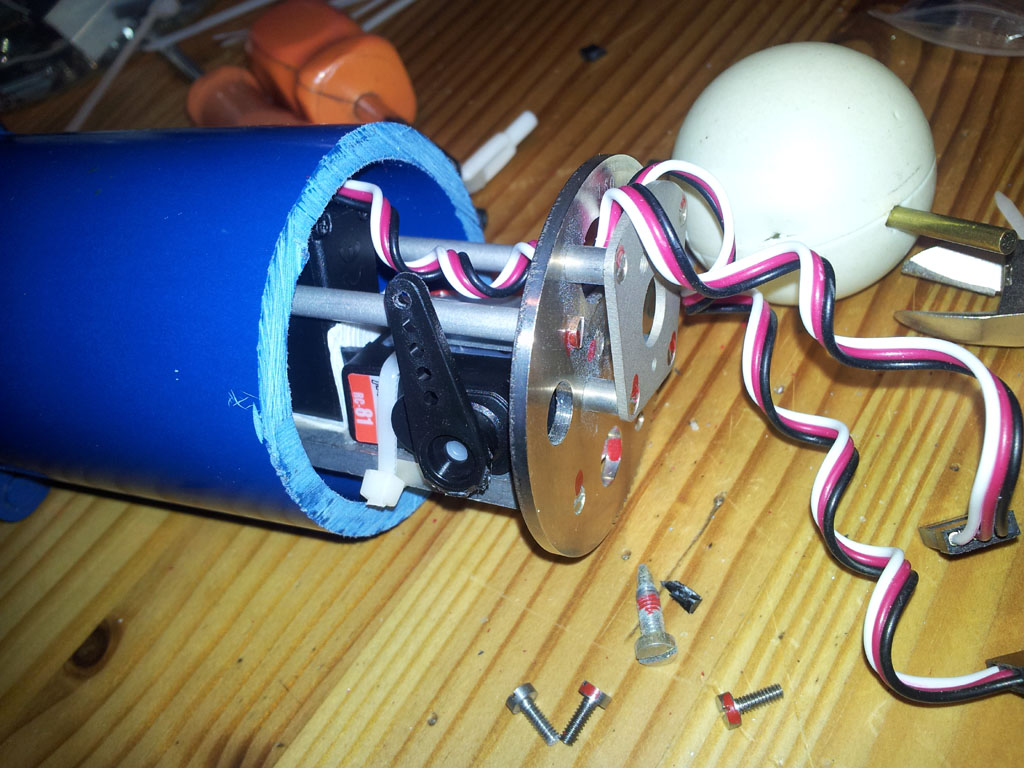

que faire avec une balle de ping pong et 2 servos plus quelques petites bidouilles









bon me reste a trouver comment gérer les valeurs renvoyées par DCS , qui pour le moment ne sont pas exploitables .... toujours a chercher où mettre cette foutue opération X1000

[gillesdrone]

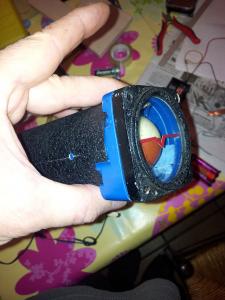

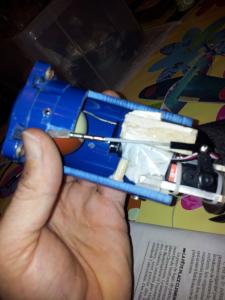

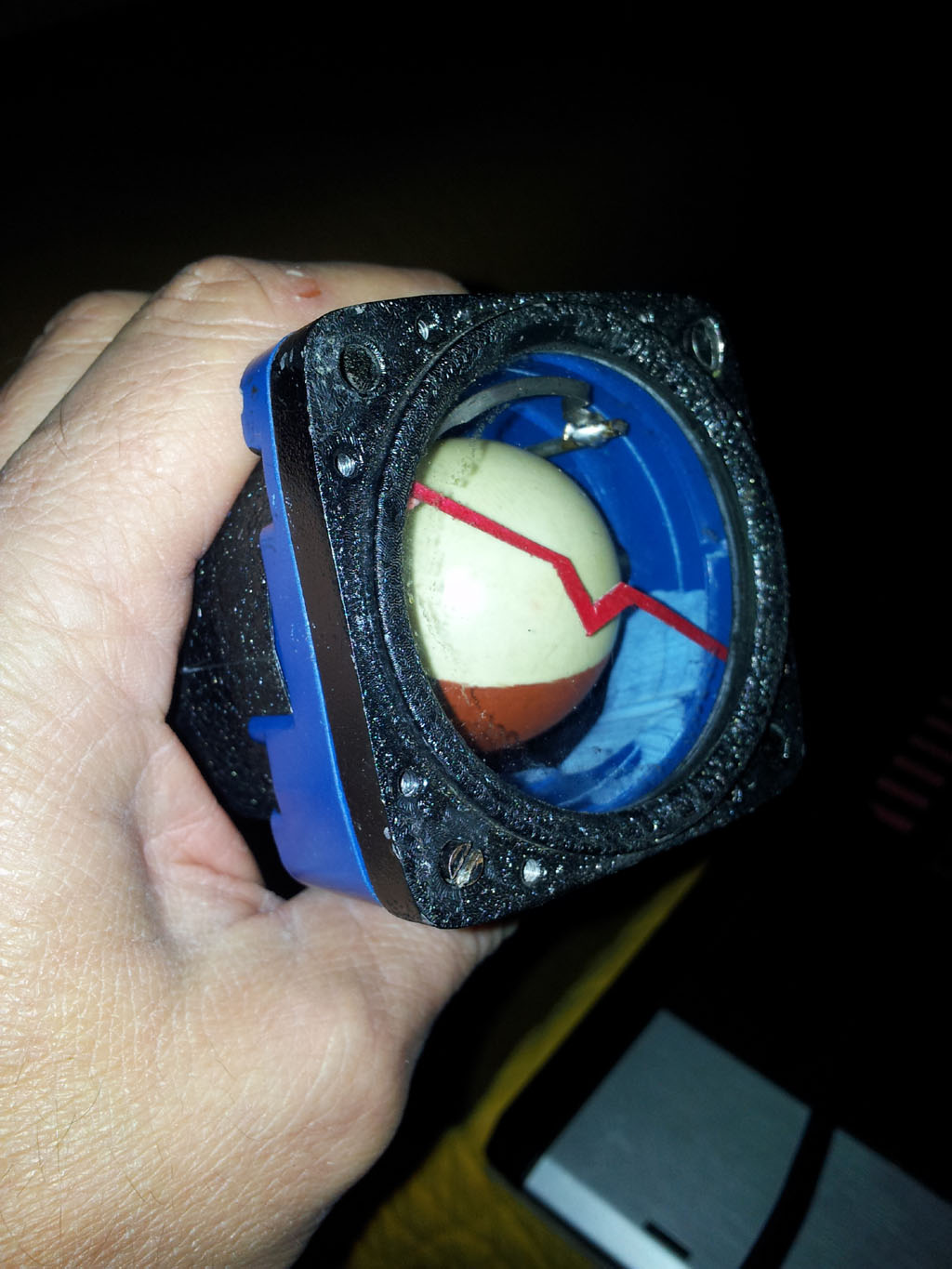

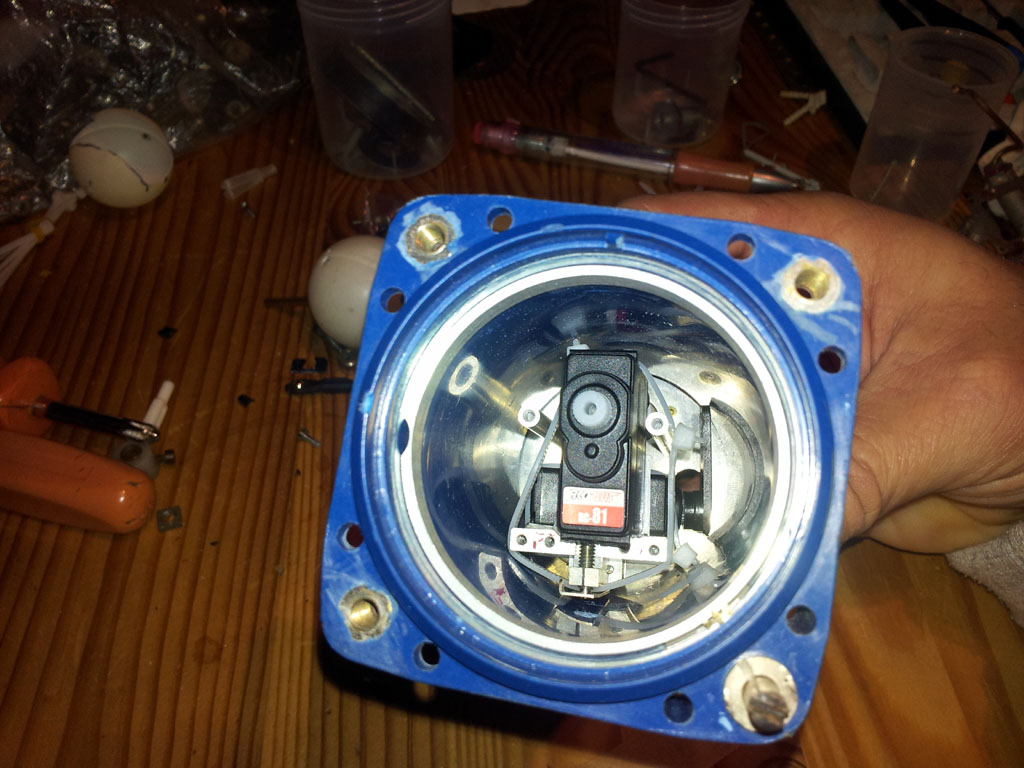

Quelque photos de l'avancée , ce soir ou demain petite vidéo

[gillesdrone]

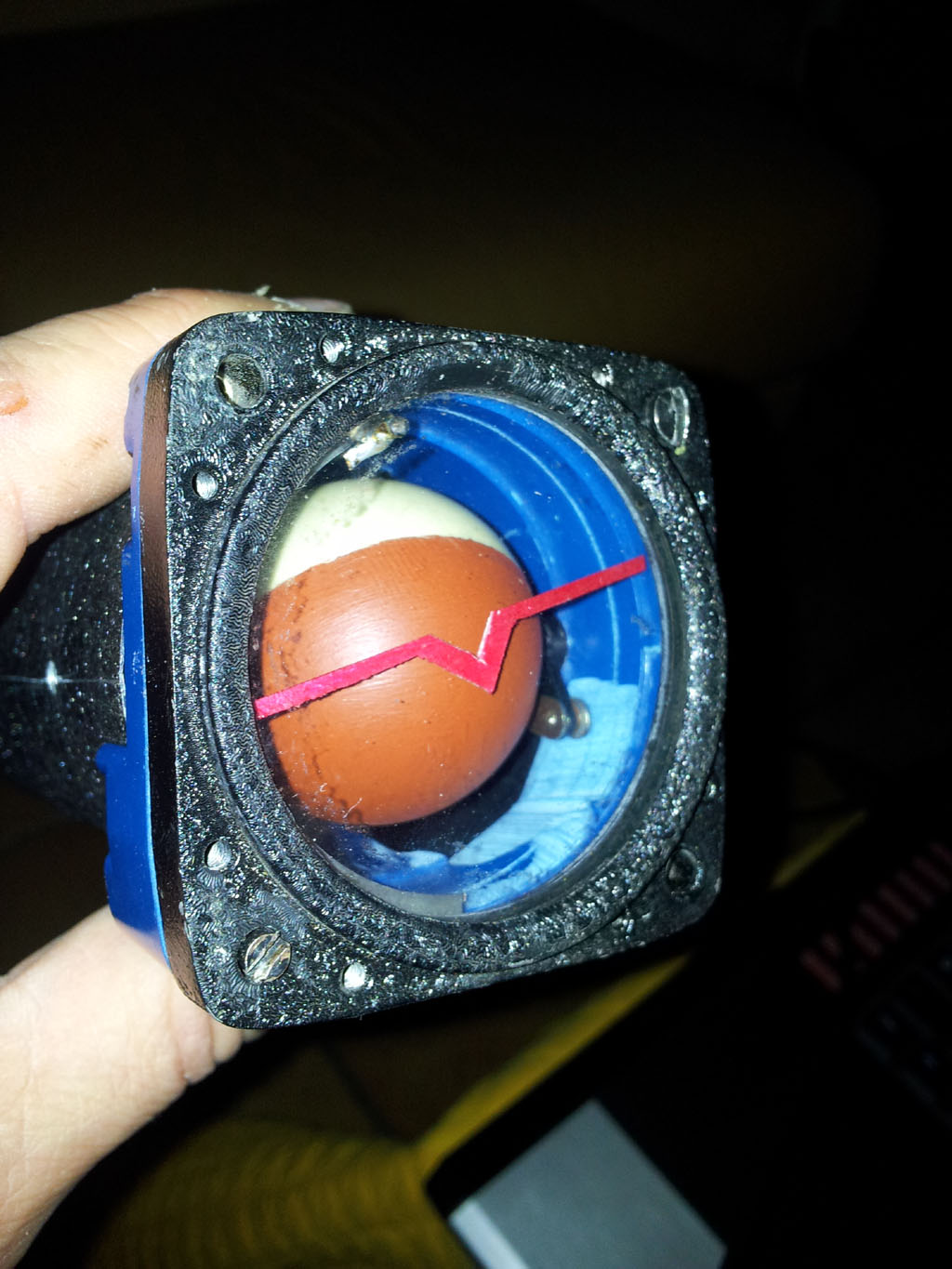

bon il me reste à faire les " fioritures " mais le test est bon

pour les débattement ils sont plus grands que montrés ici , mais comme j'utilise ma radio de vidéo drone , je ne voulais pas la déprogrammer

vidéo SIA secours

elle est de travers mais si vous la regardée avec *vlc vous pouvez la mettre d'équerre

[gillesdrone]

Ca y est j'ai réussi

j'ai récupéré les données roulis tangage pour l'ADI secours et en prime j'ai récupéré la température de l' APU

comme j'ai reçu mes deux cartes servos me reste a trouver comment connecter tout cela et faire l'équation

mais bon le fait d'avoir du chercher la bidouille des fichiers , m'a permis de voir comment cela fonctionnait...

en regardant les fichiers export de TakeON sur le forum de ED m'a bien aidé même si son architecture de fichiers export est différente



Ce message a été modifié par gillesdrone - 10 Dec 2012, 23:22.

[gillesdrone]

Petite question pour les matheux du SIOc ou pas

ma valeur de Roll varie de -900 à + 900 avec 0 au milieu

je voudrais transformer ces valeurs de 0 à 1023 sachant que le point milieu sera à 512

merci pour vos réponses

sinon pour ceux que cela intéresse quand j'aurais fini l'extraction des données des galvanomètres de température et autre pression, je mettrai les fichiers Export en ligne ici

[Hellfrog]

pas certain mais à la louche on doit avoir un truc du genre

y = ( x * 1800/1023 ) - 900


Ce message a été modifié par Hellfrog - 11 Dec 2012, 19:53.
