[FC2] Utilitaire de comparaison de performance, LockOn200 vs LockOn112

[KaTZe]

Voilà pour dépasser les considérations du type "il me semble" ... "pt1 il avance plus ", j'ai réalisé deux petits utilitaires pour enregistrer vos paramêtres de vol.
L'un fonctionne sous FlamingCliffs 112 et l'autre sous LockOn 200.

Ces utilitaires produisent des fichiers tel ceux ci-dessous :
 perf_check.zip ( 5,85 Ko ) Nombre de téléchargements: 1038


Ce sont des formats .csv (séparateur point virgule) permettant une importation directe dans Excel.
J'ai loggé , le temps , la TAS , le QNH , La distance au next Way Point, les rpm moteur.

L'importation de ces fichiers dans Excel doit vous permettre de réaliser des graph de comparaison de performance entre LockOn112 et LO200.

Voici par exemple le fichier Excel réalisé avec les données exportées :
 LockOn_DataPerf_Plot_v02.zip ( 56,16 Ko ) Nombre de téléchargements: 974

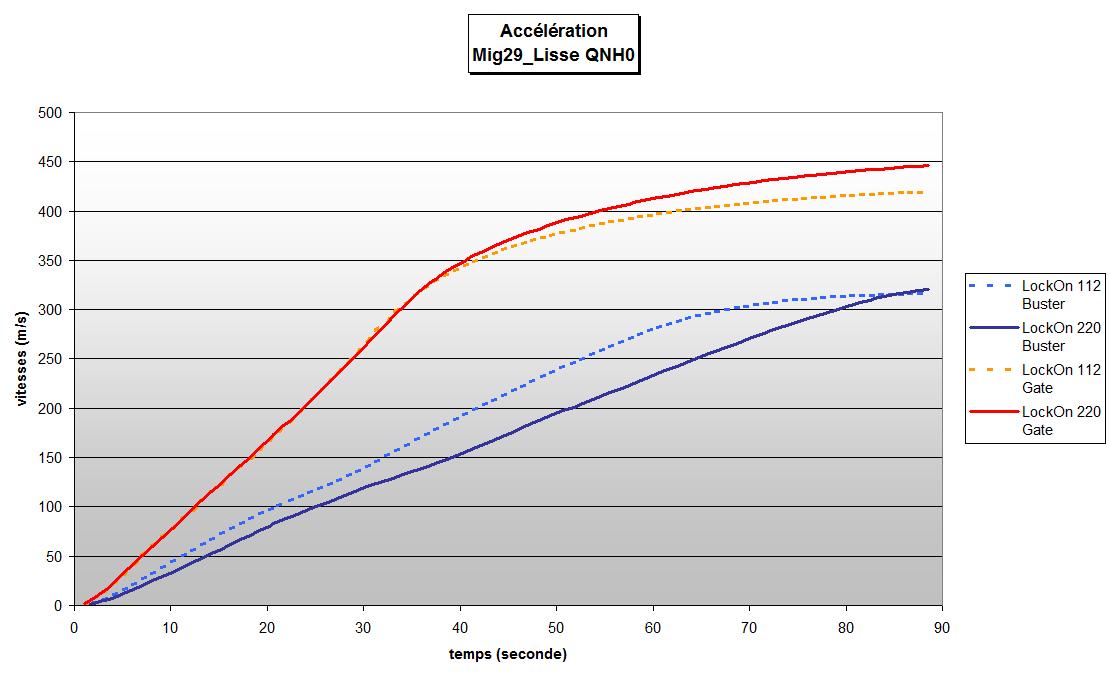

On arrive donc à un graph du type


Sur cette expérience, j'ai effectué des décollages en config lisse de Sochi.
Buster et Gate en restant en radada.
On voit donc que la PC du Mig pousse comme dans le 112, mais que la trainée doit être légèrement inférieure (Vmax supérieure dans LO200) , par contre en buster l'accélération est nettement moins forte, par contre la plus faible trainée permet de nouveau d'atteindre une Vmax supérieure.

Ce qu'avec Pouka et Oslo on avait déjà pressenti lors de notre dernier vol


Edit du 12/04, modification des exports pour donner aussi les valeurs de consommation

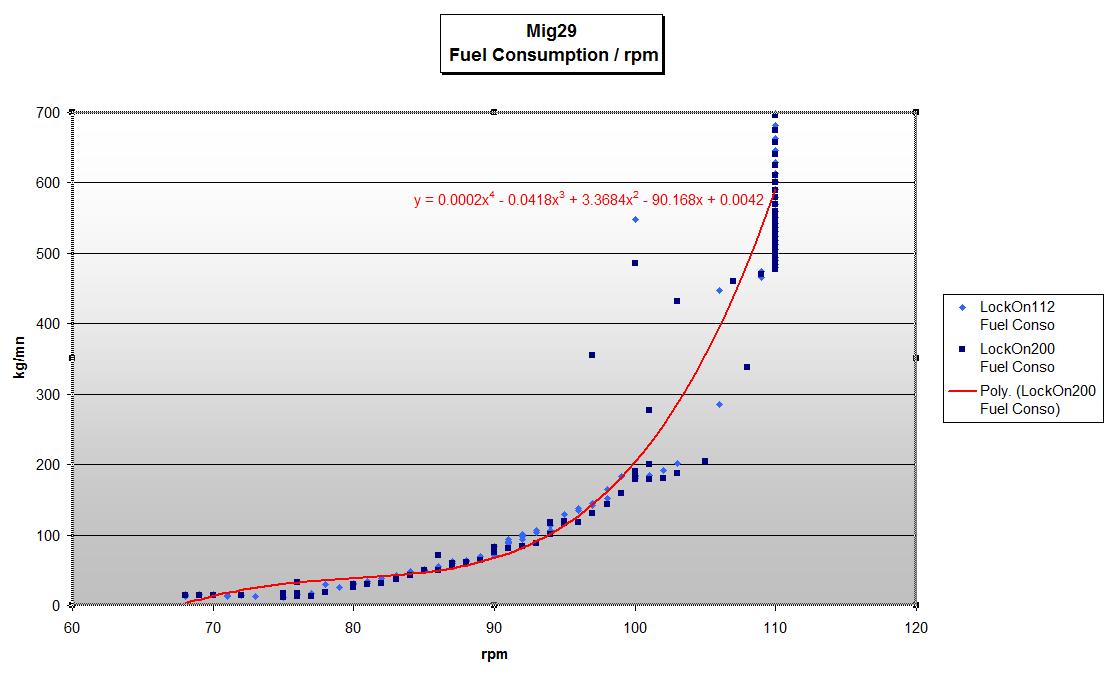

Modification de la feuille Excel pour obtenir le graph conso et la régression

Apparemment les consommations n'ont pas été modifiées entre LO112 et LO200.


---------------------------------------------------------------------------------------------------------
Voici donc ces deux petits utilitaires :
Pour Flaming Cliffs 112 :
 KTZ_Perf_Log_112.zip ( 2,22 Ko ) Nombre de téléchargements: 1003

a dézipper dans "..\Eagle Dynamics\Lock On\Config\export"

Pour LockOn 2.0 :
 KTZ_Perf_Log_200.zip ( 2,2 Ko ) Nombre de téléchargements: 1014

a dézipper dans "..\Eagle Dynamics\LockOn Flaming Cliffs 2\Config\Export"

Ne pas oublier comme d'hab. d'ajouter les lignes

CODE

dofile ("./Config/Export/KTZ_Perf_Log-112.lua")

dans export.lua de FC112
et

CODE

dofile ("./Config/Export/KTZ_Perf_Log-200.lua")

dans export.lua de LO200

PS: (je vous suggère pendant ces tests d'enlever les "dofile" des autres export

Les fichiers résultats se trouvent comme d'hab dans le répertoire
"..\Eagle Dynamics\LockOn Flaming Cliffs 2\Temp"

------------------------------------------------------------------------------------------------------

Voilà à vous d'être créatif dans votre batterie de tests
Pour bénéficier de la mesure de distance (en plus de la vitesse), placer un WP devant vous à 100 km par exemple.

Pour la 120th je suggère :
- Accélération QNH0 lisse
- Accélération QNH0 R-R (R73;R77;R27ER)
- Accélération QNH0 R-Sol (R73;FAB500;RBK)

- Accélération QNH4000 , QNH8000
- Descente Finesse max gaz idle (aoa 5°)
- Descente Finesse max engine off (aoa 10°)

si certains veulent filer un coup de main je suis preneur etc etc etc ...

Miaou

Ce message a été modifié par KaTZe - 12 Apr 2010, 10:53.

[Azrayen']

[KaTZe]

UP et modification des fichiers joints du post d'entête

J'ai modifié les subroutine d'export pour ajouter quelques données.

- Ajout de l'AoA (pour dépouiller les vols de mesure de finesse)
- Ajout du variomêtre (vol mesure Vymax et finesse max)

- Ajout de la quantité totale de carburant restant
- Calcul de consommation intégré dans l'export 112
- Export de la consommation carbu dans l'export 220

Note Carburant :
Dans LockOn112 les consommations carburant n'étaient pas exportées.
Je les calcul donc basées sur la variation de quantité de fuel dans le réservoir.

Dans LockOn220 les conso sont exportées (avec d'ailleurs une erreur de facteur 10 elle sont en decaKg/seconde et non kg/sec )

J'ai modifié également la feuille Excel avec un plot de la consommation et un calcul de régression.
On voit sur mon exemple réalisé rapidement (à l'arrach comme diraient les "djeun") que la mesure de carbu doit être réalisé en attendant stabilisation du régime, dans un vol au stb alti, et si possible sur la plage sans la PC (sinon la correllation devient approximative).

Si j'ai le temps aujourd'hui, je modifierai encore la feuille Excel pour donner les vitesses en km/h ou kts, et les conso en kg/mn ou lb/mn

Miaou

Ce message a été modifié par KaTZe - 12 Apr 2010, 08:46.

[bob737]

Y'a des gars qui m'impressionnent...

[KaTZe]

Re-UP

Fichier Excel modifié (post n°1) pour pouvoir choisir de plotter en km/hr ou kts , en kg/mn ou lbs/mn
Il suffit :
> d'importer les données des fichiers .csv après votre vol
> Faite un copier coller des données telles-quelle dans une des 4 feuilles de données brutes (LO112Buster, LO220Buster, LO112Gate, LO220Gate).
> La feuille datacompare regroupe les données
> Vous y choisissez les unités de votre choix (dans les listes déroulante)
> Les données sont converties et les graphs sont automatiquement mis à jour (y compris les légendes)
> Il vous reste juste à modifier le titre.

Miaou

[KaTZe]

UP,

Voici la version 201 du data loggueur, que j'ai utilisé pour les mesures de consommation du Mig-29
(Pas de grand changement, juste l'export de :

Temps;IAS;TAS;QNH;Variometre;AoA;Distance;Rpm_Left;Rpm_Right;Fuel;Consommation

 Loggueur_v201.zip ( 14,12 Ko ) Nombre de téléchargements: 1061


Le fichier "KTZ_Perf_Log-201.lua" est à dézipper dans "C:\Program Files\... \Eagle Dynamics\LockOn Flaming Cliffs 2\Config\Export"

J'ai ajouté dans le zip un fichier "export.lua" spécifique dans lequel les autres exports (Tacview, Katzpit sont desactivés). Je vous recommande d'effectuer un backup de votre fichier "export.lua" actuel, (celui qui lqnce les applications que vous utilisez actuellement), et de le remplacer par celui fourni "export_log.lua" , que vous renommez en "export.lua"

Les fichiers ".csv" avec les données de votre vol sont exportés (comme pour Tacview) en
"C:\Program Files\Ubisoft\Eagle Dynamics\LockOn Flaming Cliffs 2\Temp"

Il s'appelle : "KTZ-LO200_DataPerf-20100915-1633.csv", où les derniers chiffres représente la date "aaaammjj-hhmn" de votre vol

-----------------------------------------------------
Pour le vol, je vous recommande de respawner en vol, et de placer un WP 200km devant vous.
Le loggueur vous donnera ainsi la distance restante (si vous voulez crosschecker les info. delta fuel vs delta km, que l'on obtient autrement par le calcul avec la TAS et la conso en kg/mn).

Miaou

Ce message a été modifié par KaTZe - 27 Sep 2010, 09:19.

[Postal2]

Sa me rappel pas mal loplug ^^

[AnaBolic]

Petit up du sujet. Est-ce que cela peut fonctionner avec FC3 ?

[KaTZe]

Petit up du sujet. Est-ce que cela peut fonctionner avec FC3 ?

Yep Anabo.
Je regarde les exports, et je mets une mise à jour

[Maraudeur]

Nice! Très bonne idée! Merci Anabo pour avoir déterré le topic, et merci Katze pour t'y coller

Pour le SU-27 ce serait possible aussi?
