Pit BS Gilledrone

[gillesdrone]

BS 2.00 update clickabledata.lua : fichier excel

http://www.scsimulations.com/showthread.ph...full=1#post9953

Merci , je ne suis pas chez moi pour comparer , j’espère qu'il ne faut pas refaire le SiocConfig.lua et les autres ....

Ce message a été modifié par gillesdrone - 5 Nov 2011, 15:09.

[gillesdrone]

suite à mes déboires et grace à l'aide de BadCrc qui m'a permis de ravoire des cartes SIOC à un bon prix j'ai commencé une refonte pour le Pit
au niveau connectique , j'ai tout coupé , et j'ai refait avec une logique qui permet de n'avoir qu'une ou deux prises en sortie

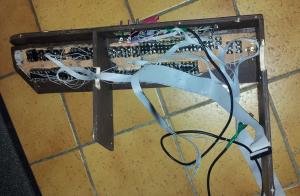

hier j'ai fini la banquette verticale droite :





grace aussi a Pierre Ami du ROTW ( Fly Legacy ) m'a fait le circuit imprimé du PVI800 , j'ai fait les soudures hier aussi :

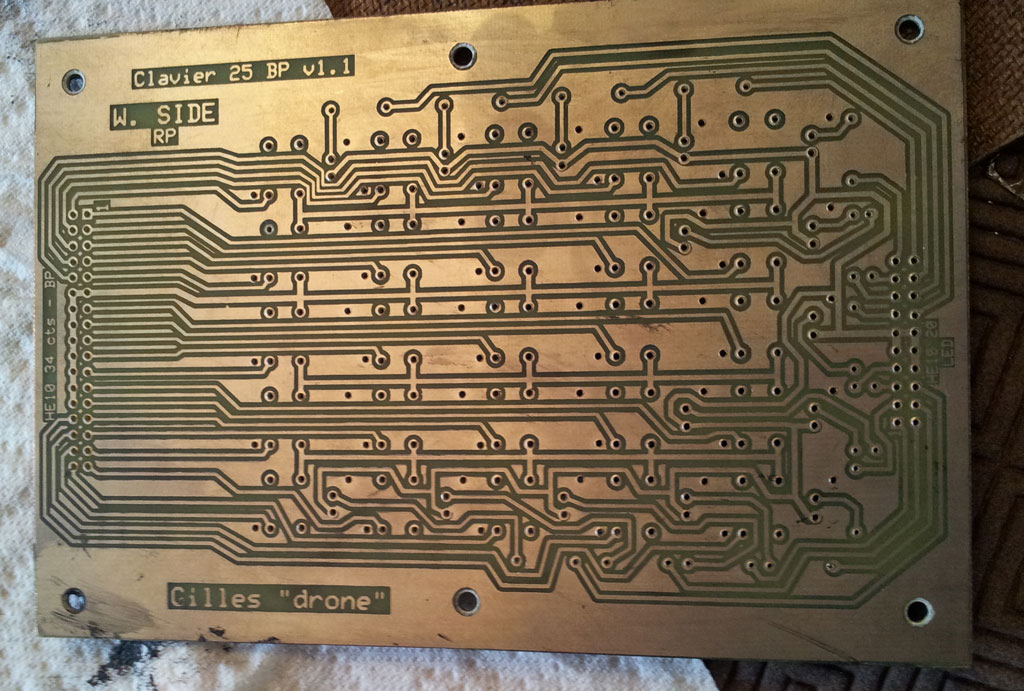

la plaque vierge

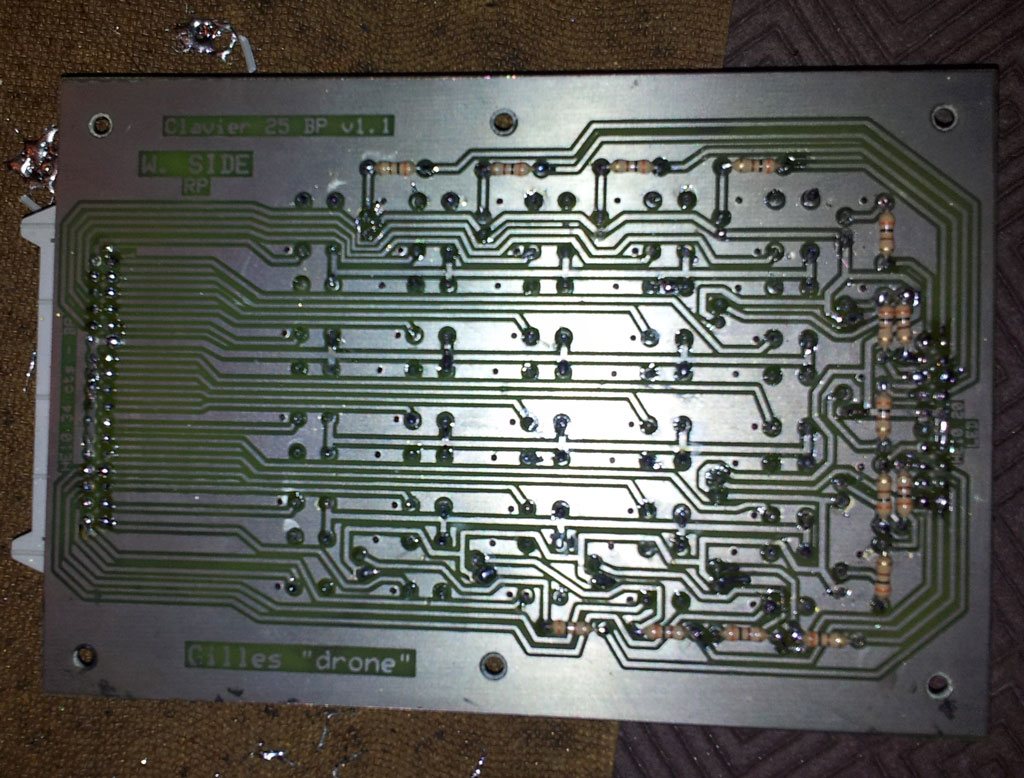

la plaque soudures finies ( j'ai mis les résistances sur l’arrière pour ne pas les avoir en surface de l'autre coté


coté clavier

me reste à faire un boitier où j'y intégrerai les afficheurs ( non fonctionnels actuellement mais connectés )

[gillesdrone]

Un petit aperçu de mon nouveau Collectif avant qu'il soit enfermé dans sa boite .

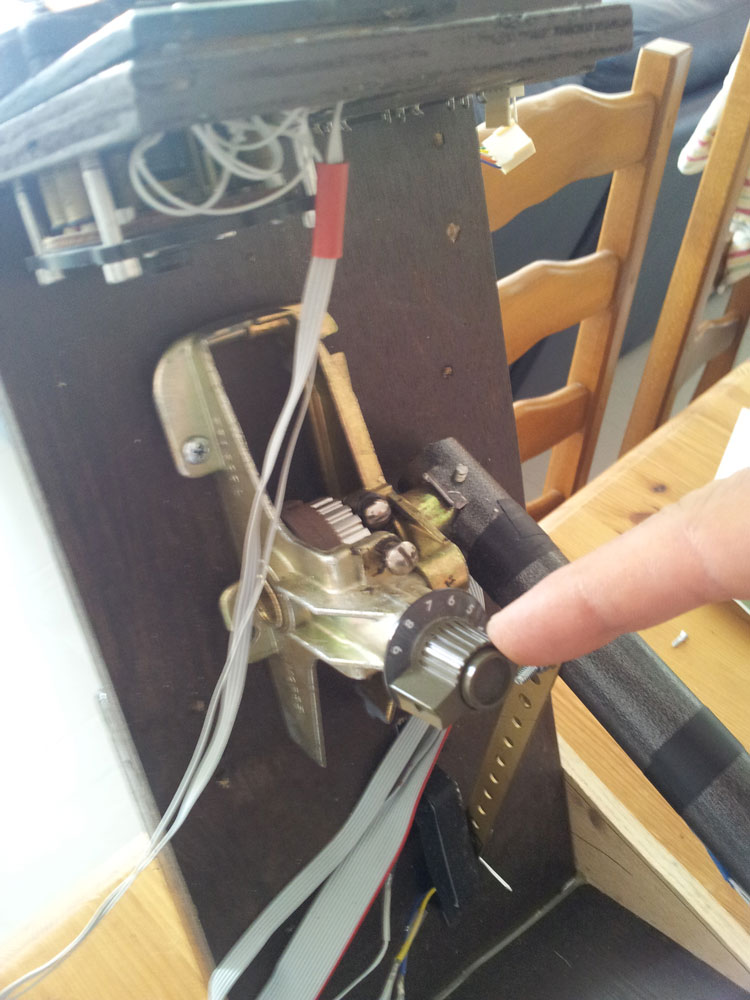

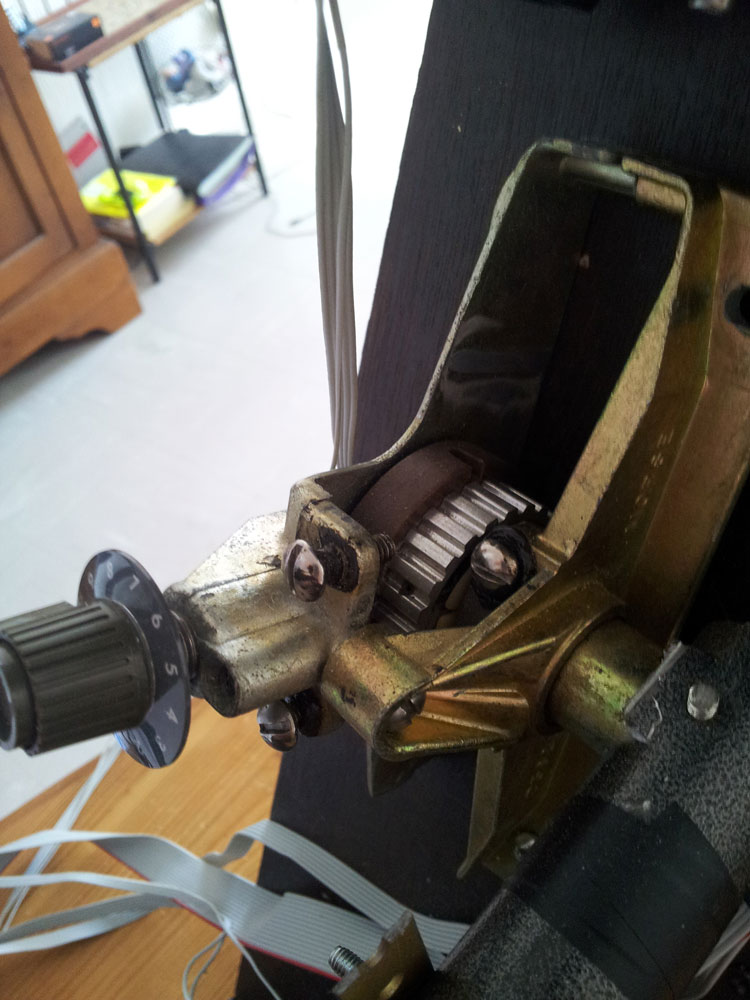

le mécanisme de freinage :



le mécanisme de freinage est fait avec une vis qui vient s'appuyer sur un galet en céramique , ce qui permet de régler la dureté de la commande

la molette de réglage :

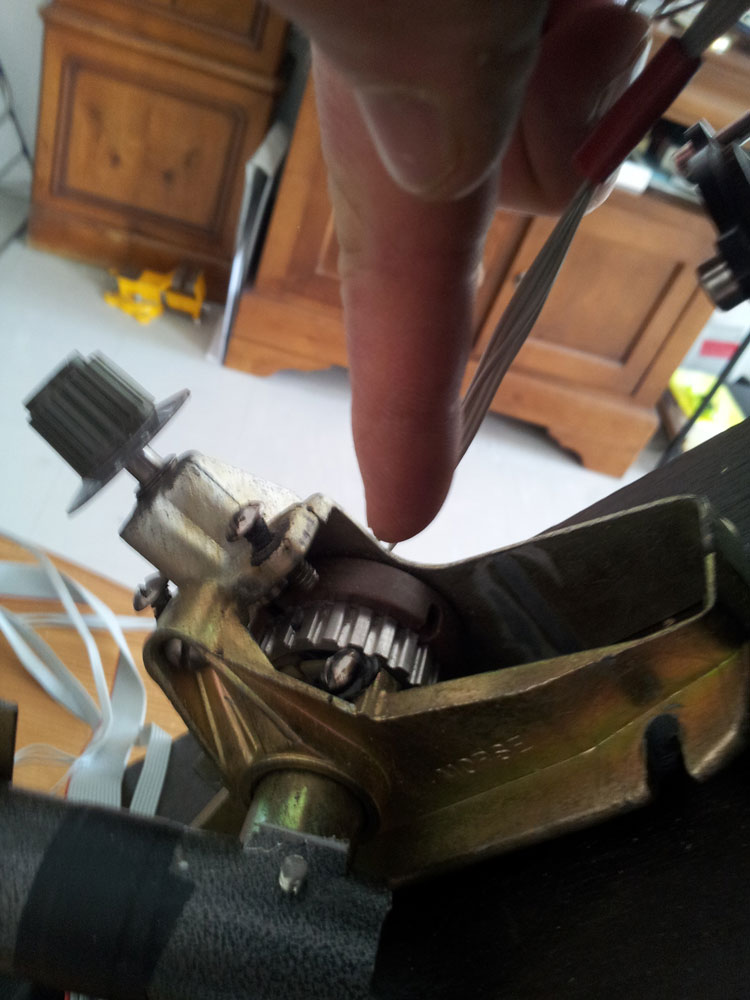

le galet frein :

[gillesdrone]

Infirmière !????

jolie infirmière SVP

Comme je l'avais dit apres ma cata des cartes crammées , j'ai refait les panels pour ne plus avoir trop de fils , et fait " ENFIN" un support des UV26 et DATALINC/LWS digne de ce nom

le haut avec le LWS; le panel haut et le UV26

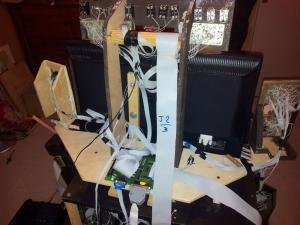

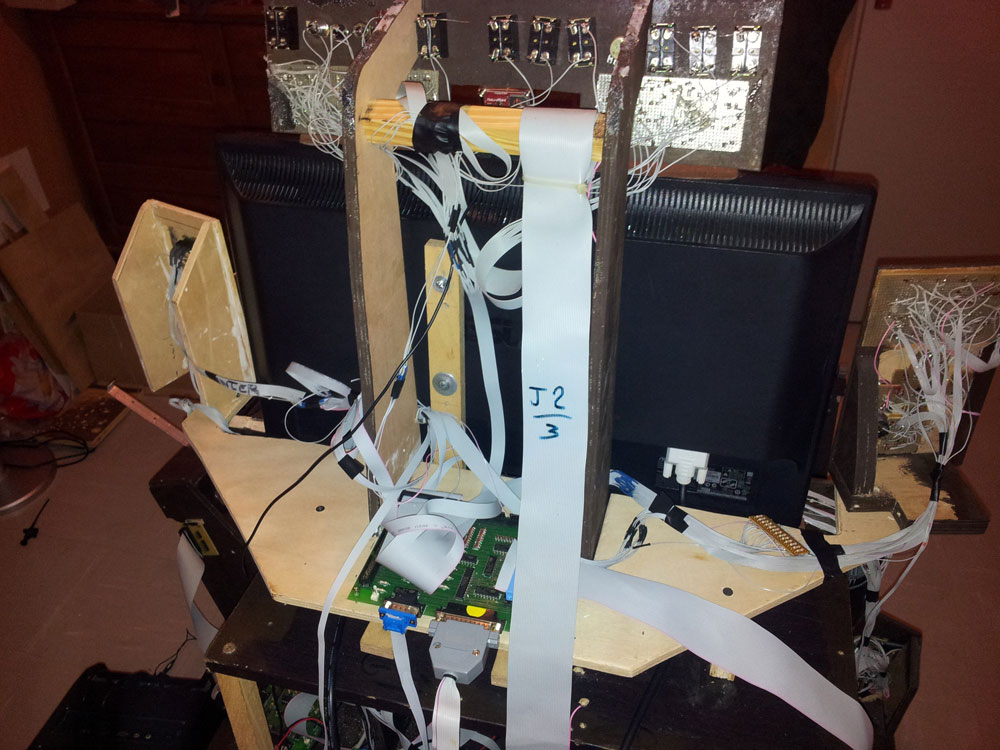

l’arrière de l’écran avec le nouveau support

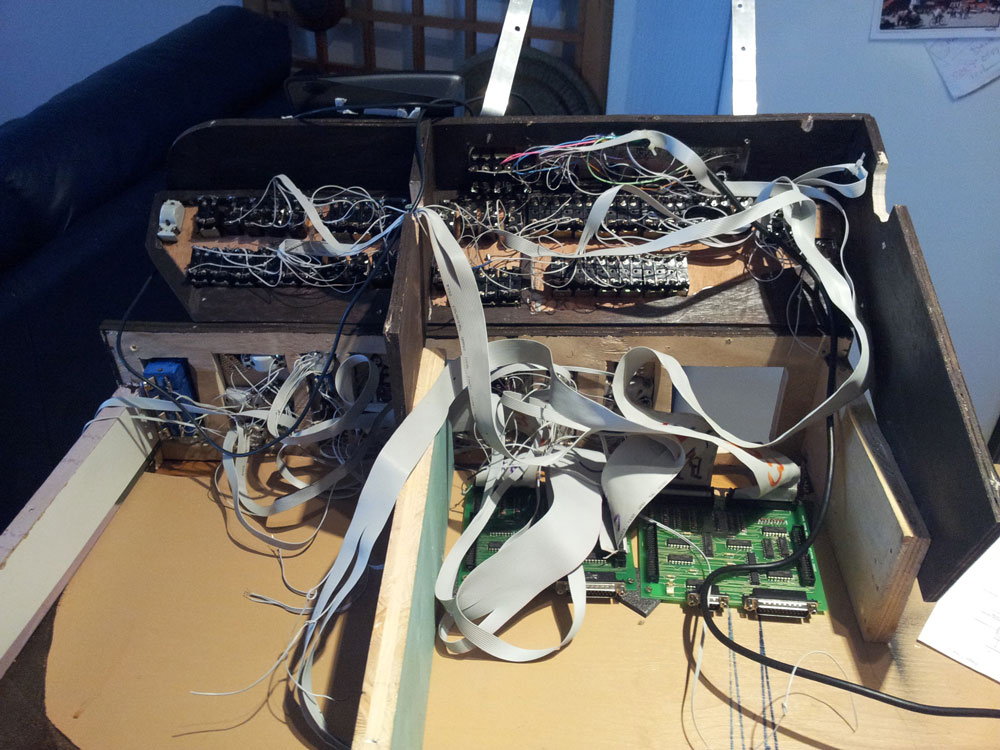

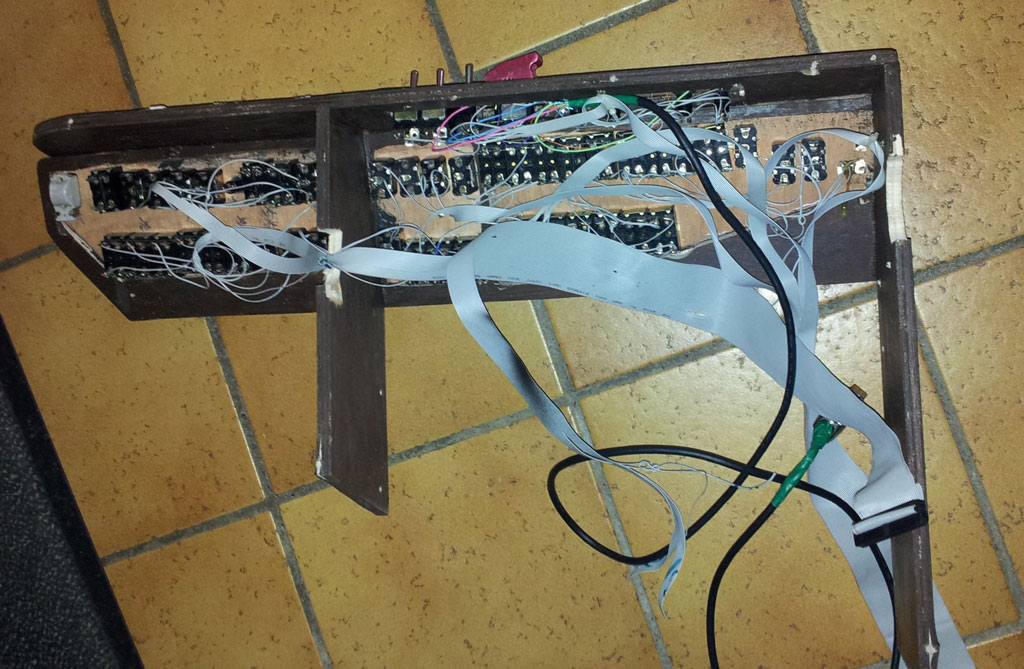

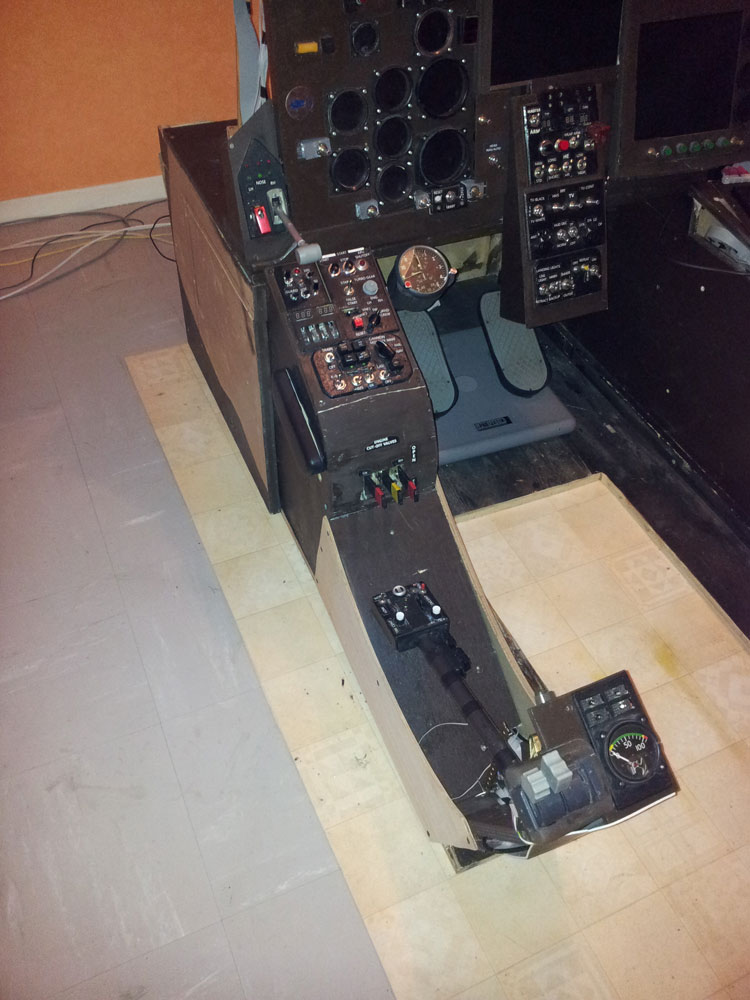

le coté gauche du pit , ceux qui le connaissaient avant ( tous les fils qui traînaient ) verront le changement




restz biensur la peinture , et le rangement , je referai une photo quand j'aurai fait cela

Miniature(s) jointe(s)

[gillesdrone]

Je continu ma version 2 du pit

cablage fini , je reprend les panel qui sont pas " beaux" a mon goût

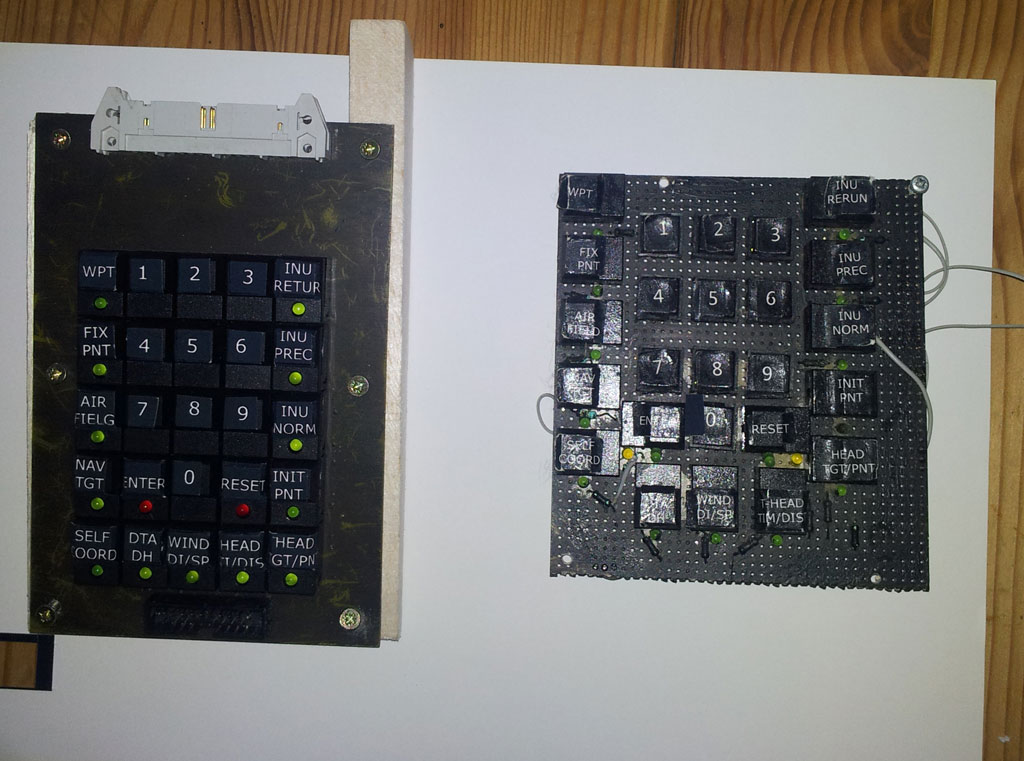

voilà ce que ça donne pour le PVI800

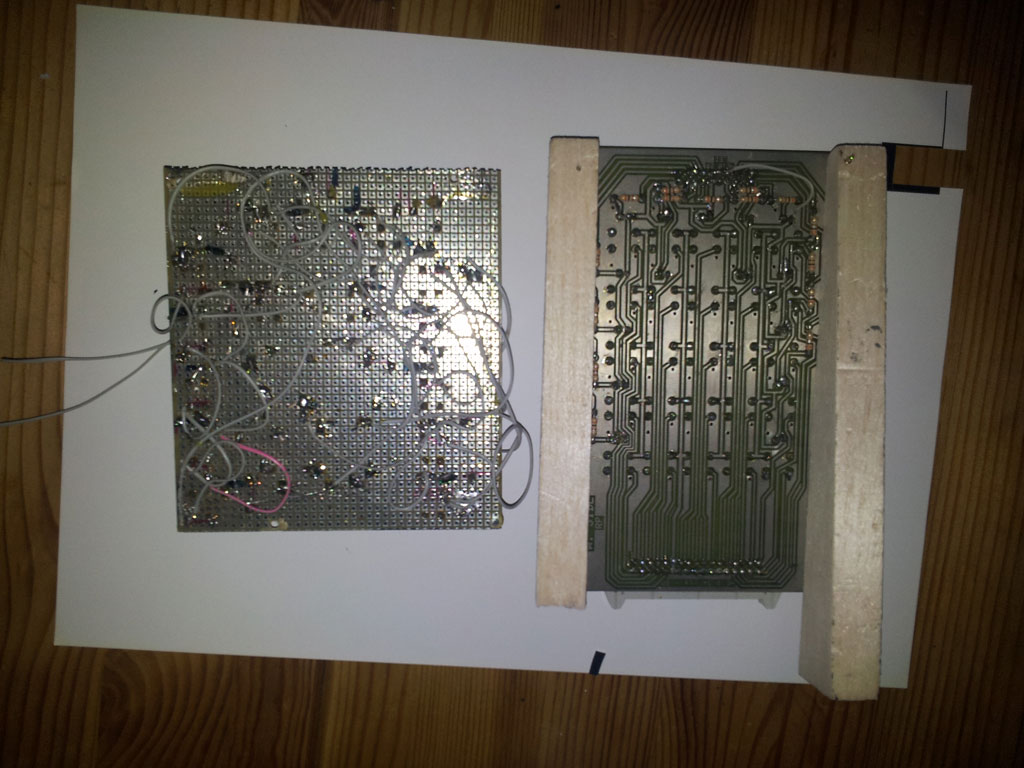

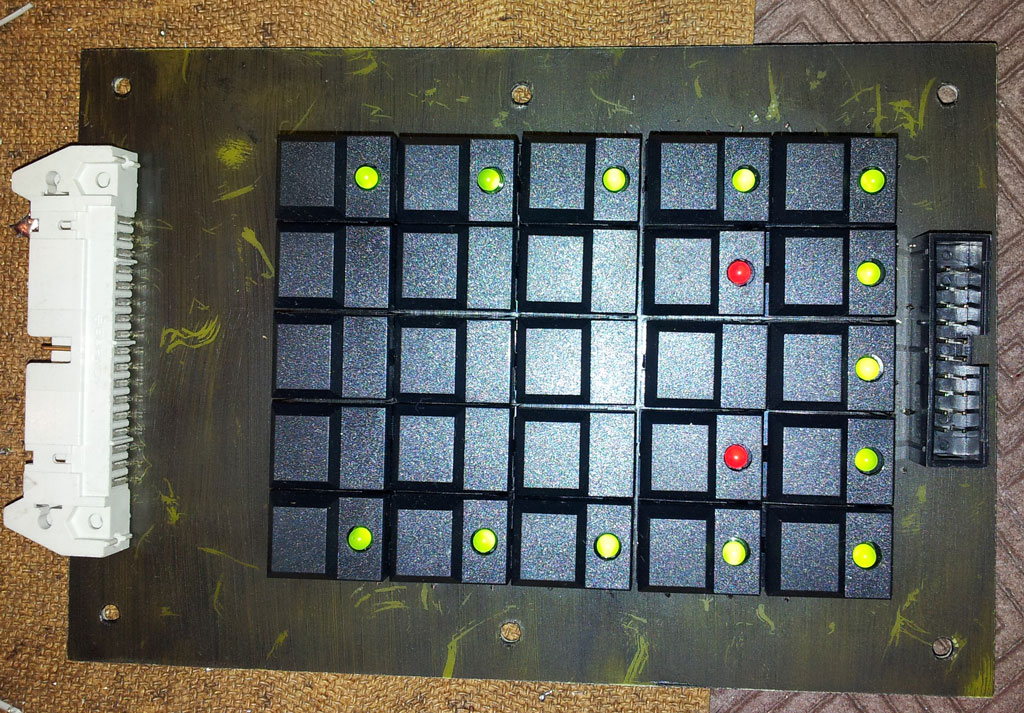

face avant



face cachée

[gillesdrone]

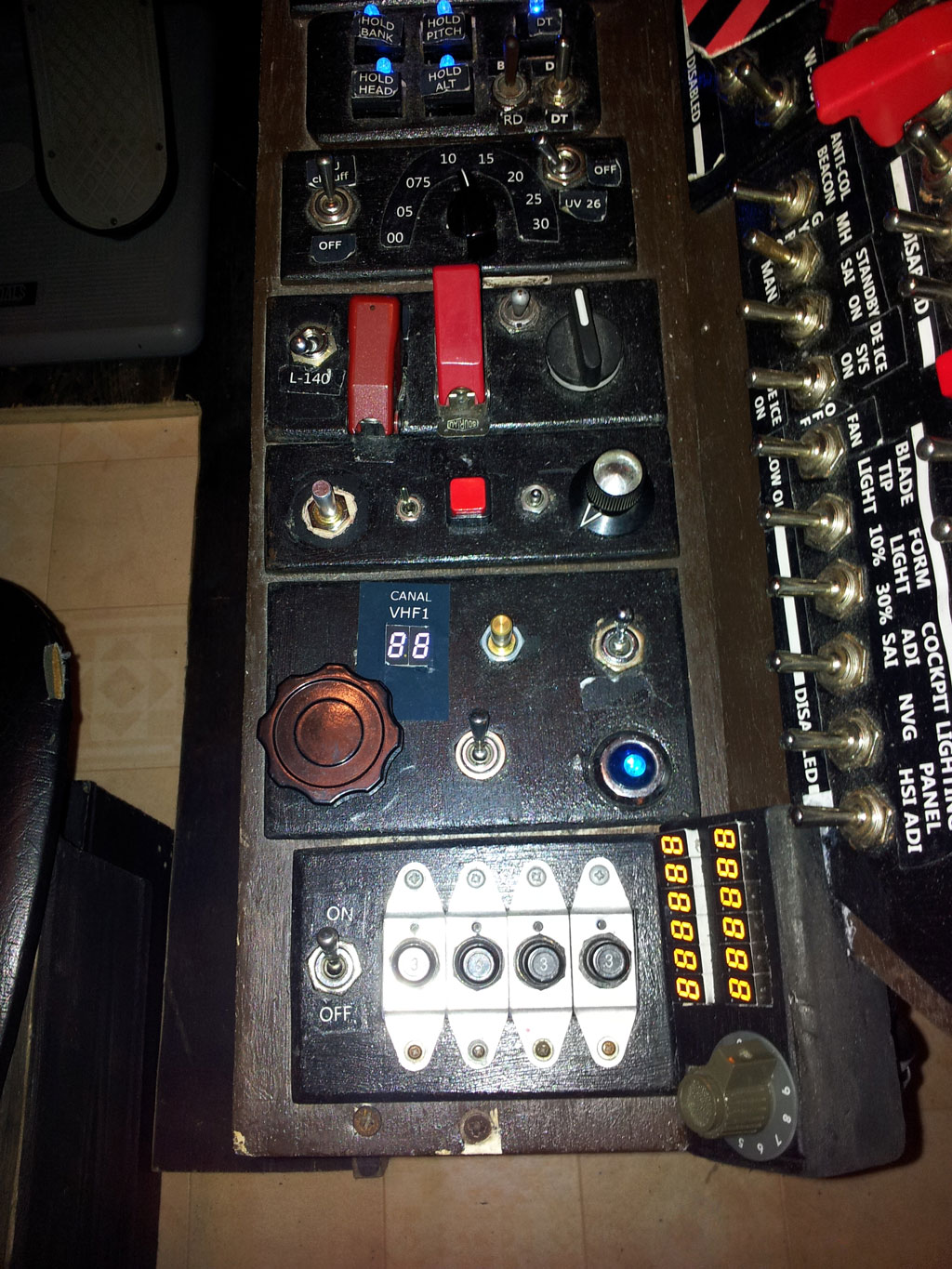

le Panel ARK_22 et le panel R828 en dessous
le premier sera normalement opérationnel au prochain patch BS2 et est fonctionnel sur BS1

Tout le R828 est total fonctionnel

la roue de changement de canal est opérationnelle avec le numéro de canal qui s'affiche sur le digital

le push du tuner également , a savoir quand on change de canal , il ne sera pris en compte uniquement quand on appuiera sur le push tuner et il faut attendre que le voyant s'éteigne .

et le bouton du squalch ainsi que le volume de la réception


Pour l'afficheur digital du coté , il sert pour avoir la position du sélecteur balistique et la position du sélecteur de canal ADF sur la ligne du dessus , pour la ligne inférieure je vais l'utiliser pour un affichage 1/0 des pressions d'huile pour savoir rapidement les situation opérationnelle ou pas



Ce message a été modifié par gillesdrone - 27 Jan 2012, 22:46.

[gillesdrone]

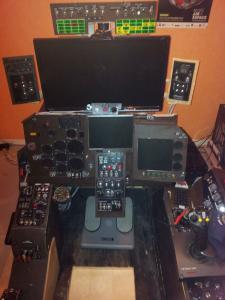

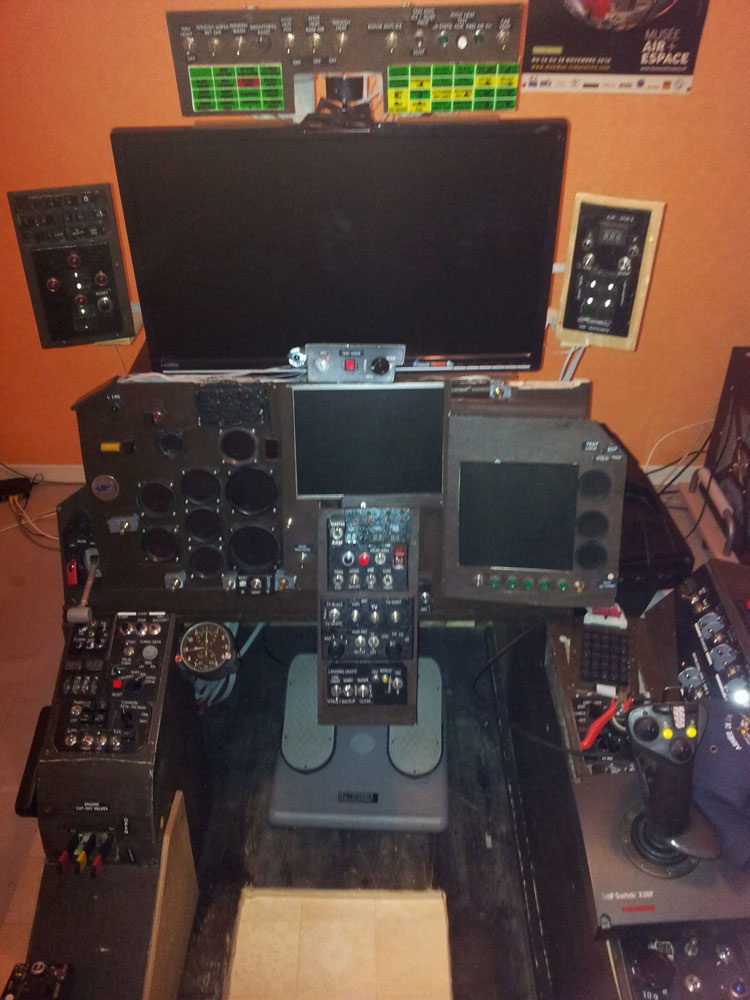

voici la dernière version du Pit BS2

améliorations :

moins de câblage , malgré ce qui est encore visible il y en a beaucoup moins, surtout au niveau des connexions arrieres
j'ai mis les cartes SIOC et UBX dans les panels ce qui fait que je n'ai plus les connexions multiples sur l'arriere , juste les alimentations de ces cartes et le cable connecté a l' USBcard.

la casquette du tableau de bord est faite

j'ai trouvé une molette pour le SAI secours

le collectif est maintenant fini tout métal pour ce qui est manche et mécanisme
avec frein céramique pour gérer la dureté

l' UV26 et le LWS L140 + datalink sont maintenant solidaires du panneau voyants supérieurs, ( facilité de transport et pas de câbles " flottants)

le panel R828 est complètement opérationnel , je ferai d'ailleurs une petite vidéo pour montrer son utilisation ( validation du changement de fréquence )

le Ark 22 , fonctionnel sous BS1 , ne l'ai pas ici à cause d'un bug de BS2 qui sera corrigé two more week lors de la sortie du prochain patch ....

j'ai positionné le selecteur de balistique sur le coté droit avec un afficheur pour savoir sa position

idem pour le selecteur de fréquence ADF ( ARK 22 )

j'ai remis mon 22" à la place du 24" pour deux raisons :

gain de 10 fps en moyenne car je passe de 1920*1080 à 1680*1050 e
meilleur visibilité et qualité d'image

ceux qui l'on déja vu en vrai devraient voir les différences


pit_V2

[gillesdrone]

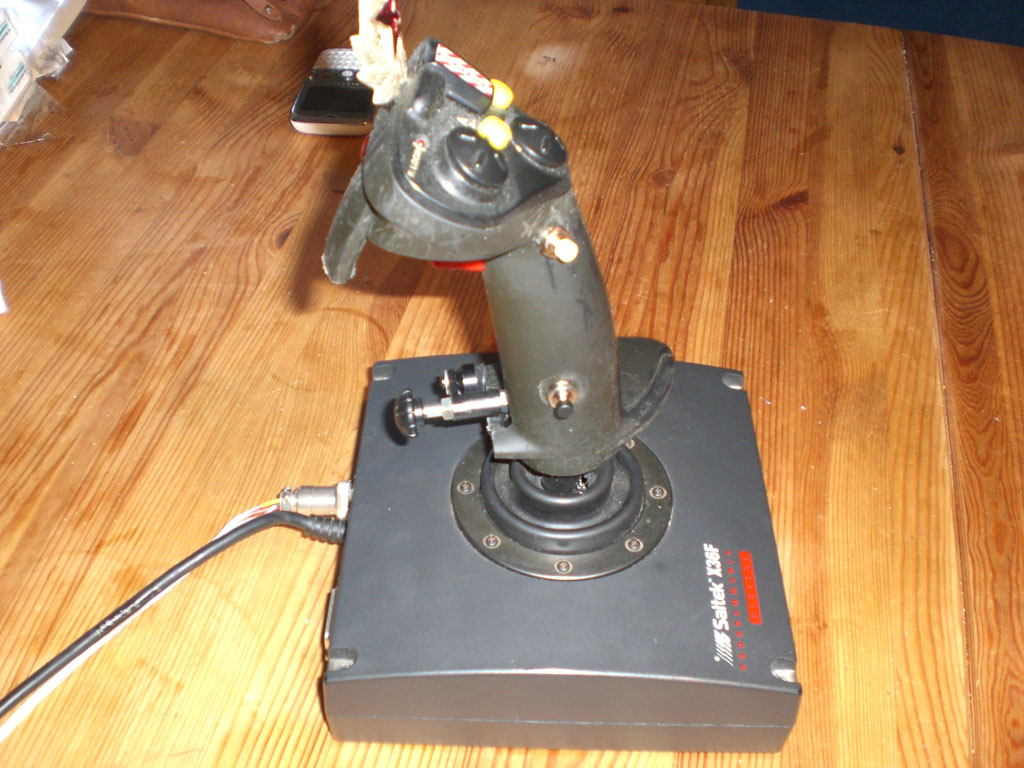

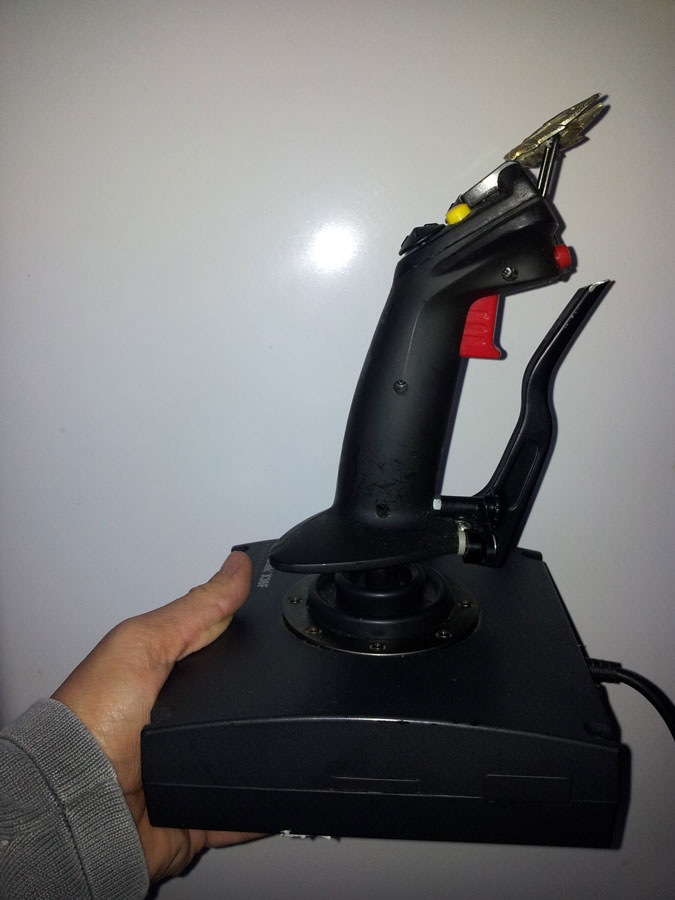

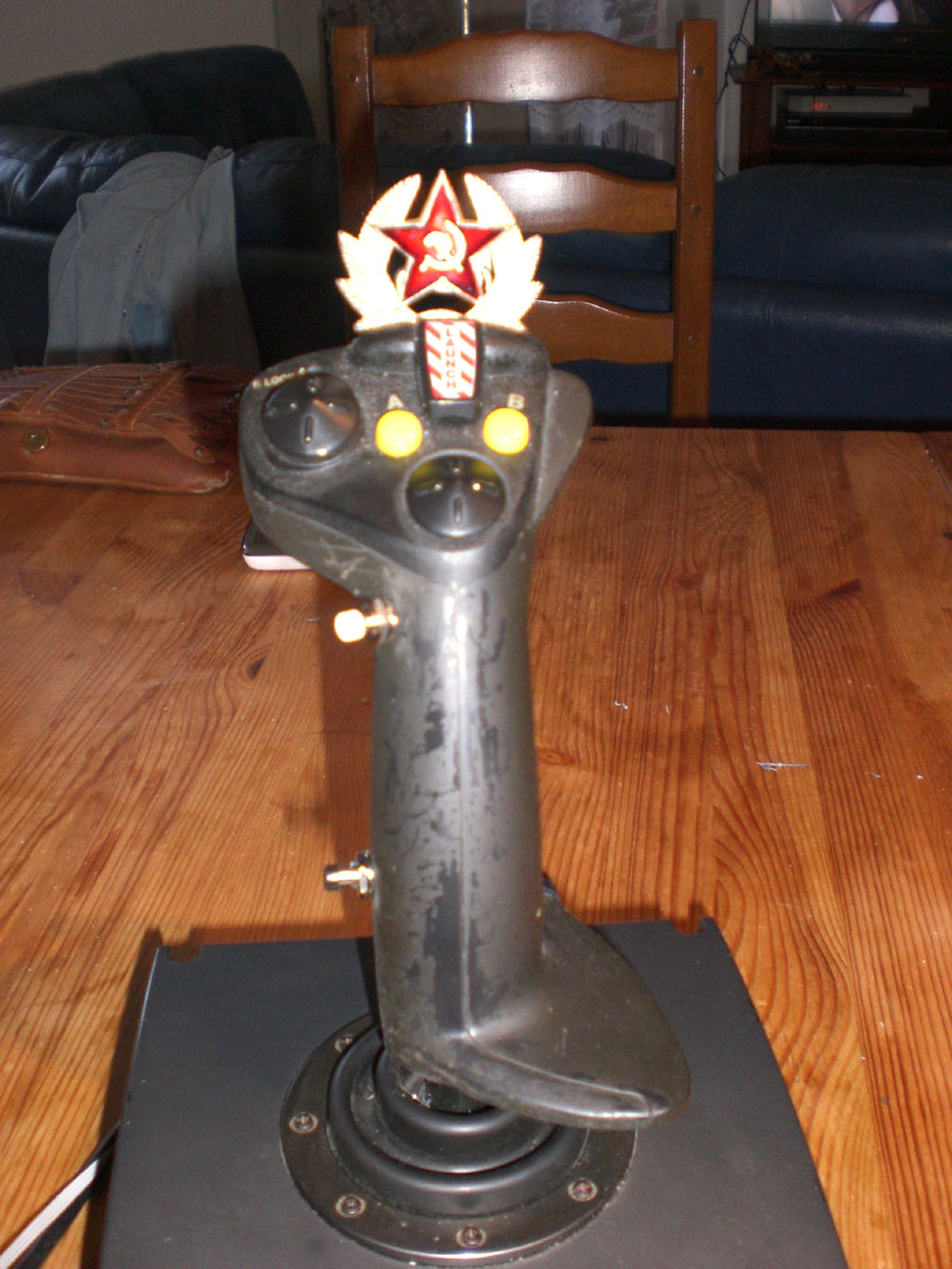

aujourd'hui le joystick est passé à la moulinette Gillesdrone

j'ai remis les même fonctions que celui du Ka50 , me reste la gachette supérieure du mode canon à faire pour cela que j'ai laissé le morceau en haut de la manette

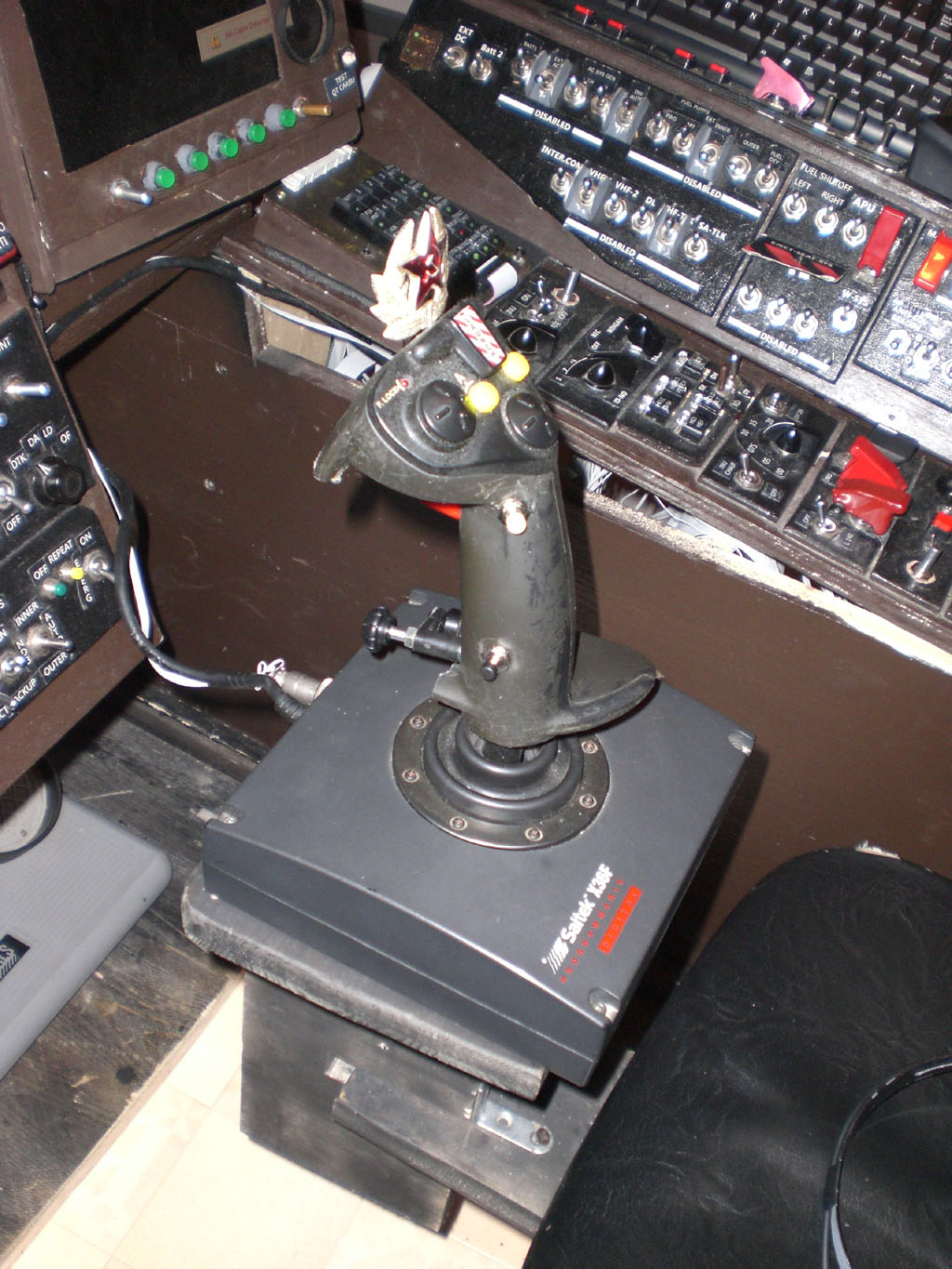

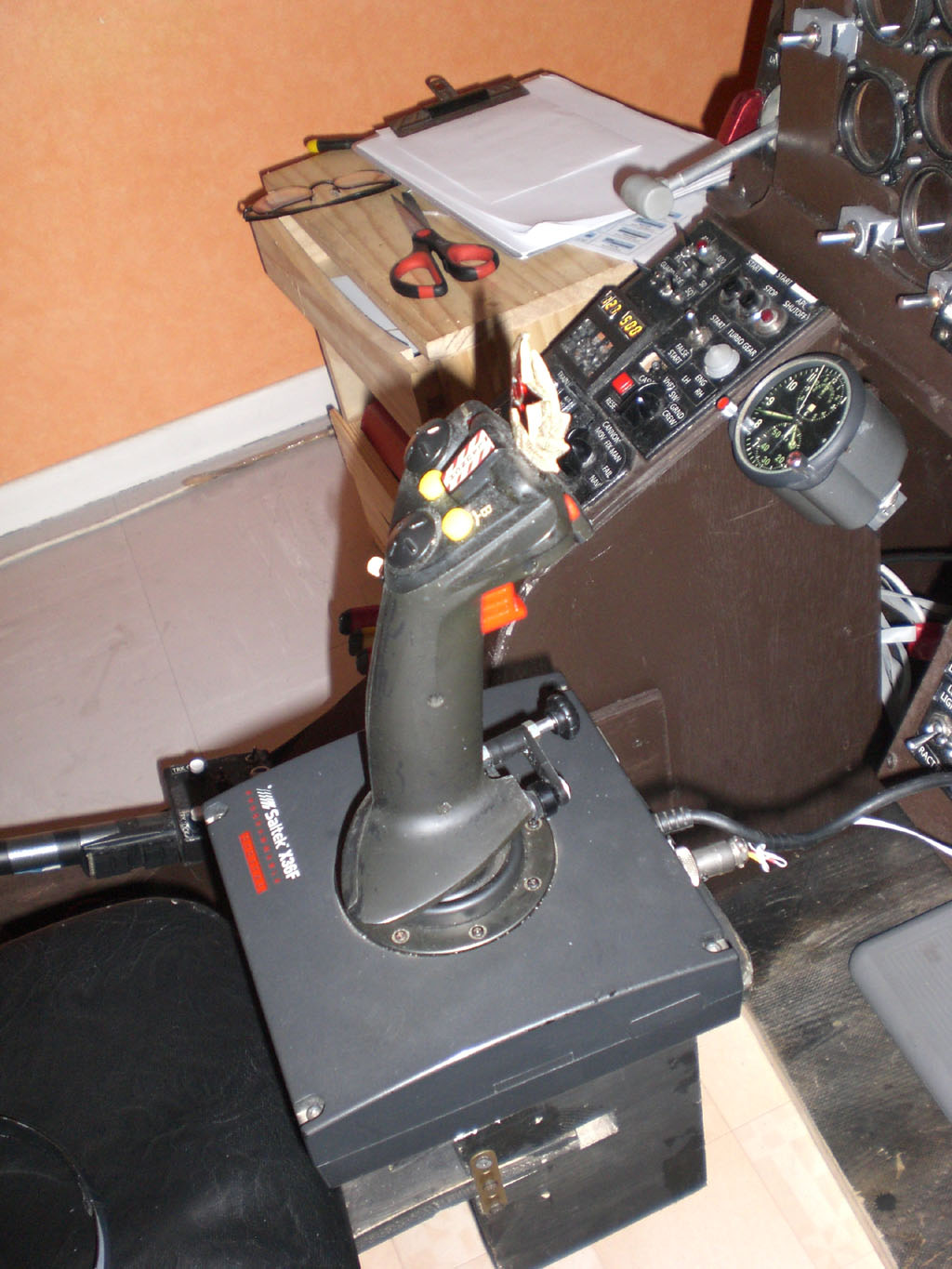

et en place dans le pit





à savoir que sur le manche réel il n'y a pas de release Trim , le fonctionnement est comme pour la Gazelle : on clickclick comme ils disent , on repositionne sans arrêt le manche en trim , pour annuler l'effet on met le manche dans l'autre sens . avantage on n'a pas l'hélico qui bascule car le rotor repasse en centrage et ça évite les cassages de pales.

j'ai mis aussi le bouton pour l'annulation des PA. je ne l'avais pas avant et c'est très bon comme truc pour partir en live quand un missile nous arrive dessus

j'ai aussi essayé avec plus ou moins de réussite à faire le bouton du Hover sur l'avant

j'utilise aussi le deuxième chapeau chinois pour faire la direction du phare d'atterrissage

reste maintenant à me faire le manche rallongé mais je le ferai plus tard , je suis en train de plancher sur le système cardan .

[gillesdrone]

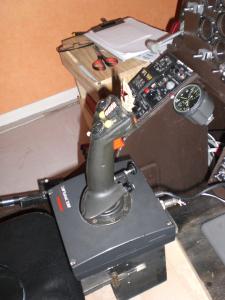

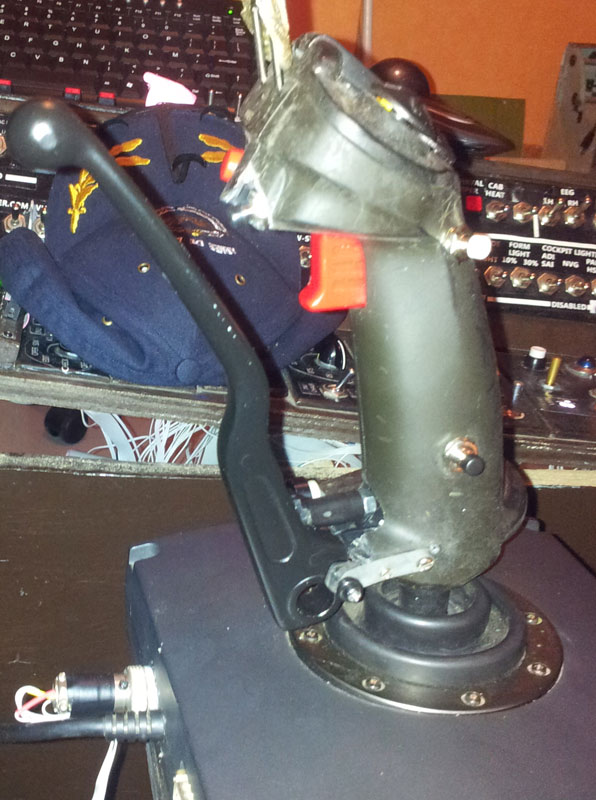

Suite pour le cyclique

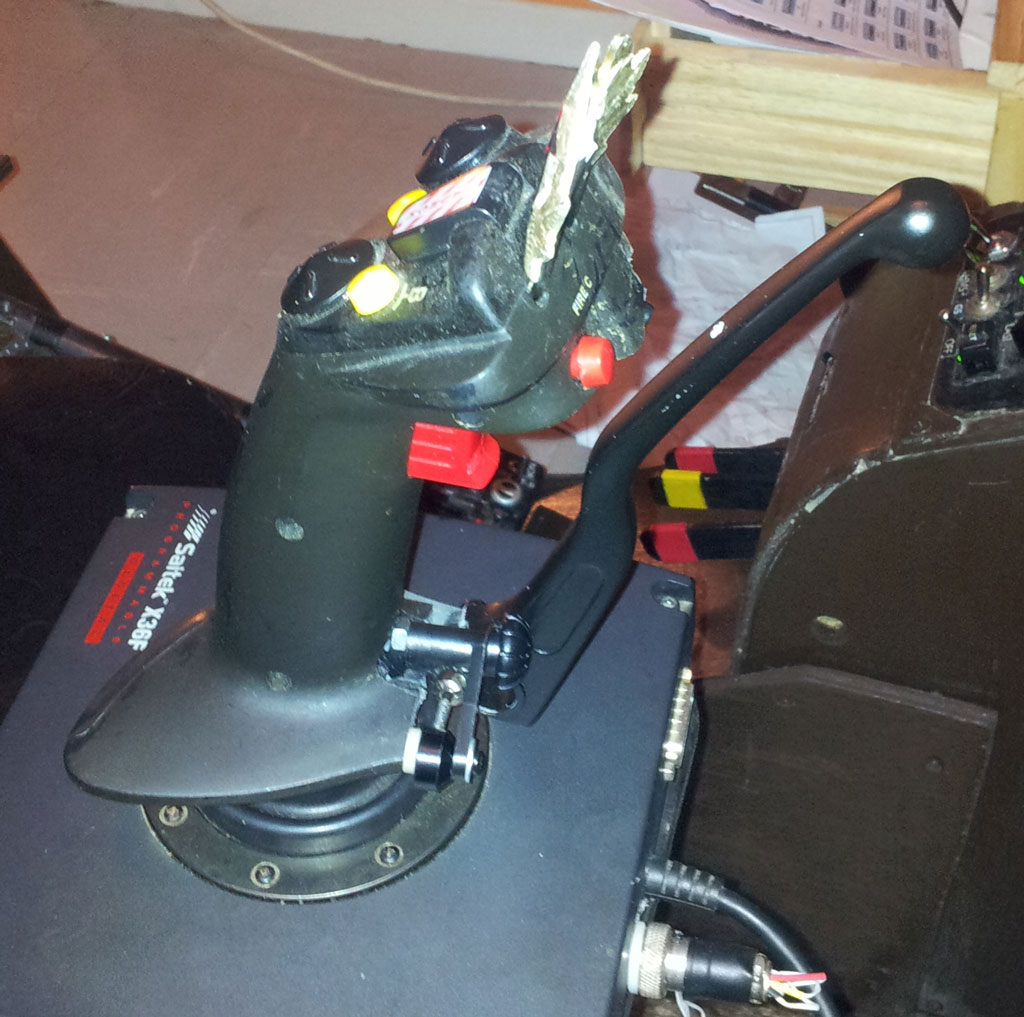

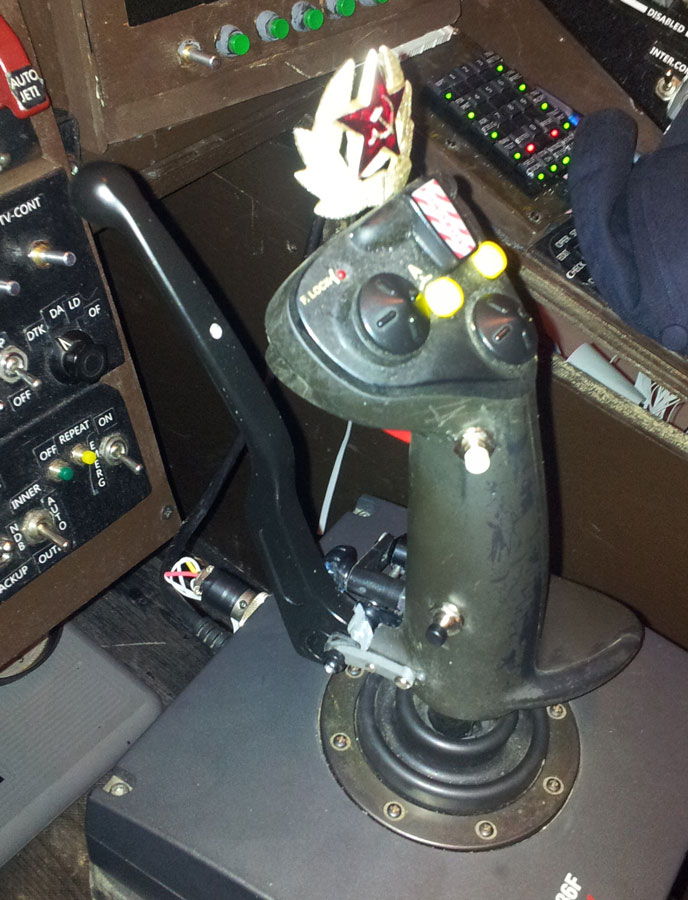

j'ai mis en place la poignée de frein
n'ayant pas grand place sous la poignée j'ai du improviser et décaler légèrement le frein pour qu'il ne gène pas le système de HOver







suite à la remarque de BAdCrC concernant la longueur de la poignée , effectivement elle est un peu longue et je vais la couper au niveau du point blanc sur la poignée ( vue 1 )

[gillesdrone]

Bon suivant les conseils de Bad , 'ai coupé
