Pit BS Gilledrone

[gillesdrone]

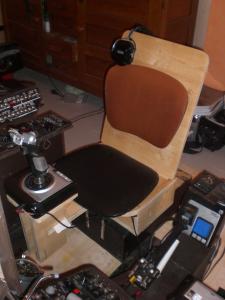

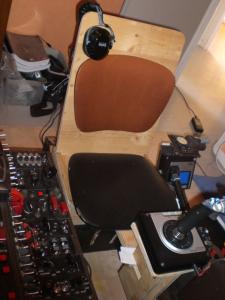

J'ai fait un siège en bois car le siège auto était beaucoup trop encombrant pour le transport dans la Megane

quelques photos

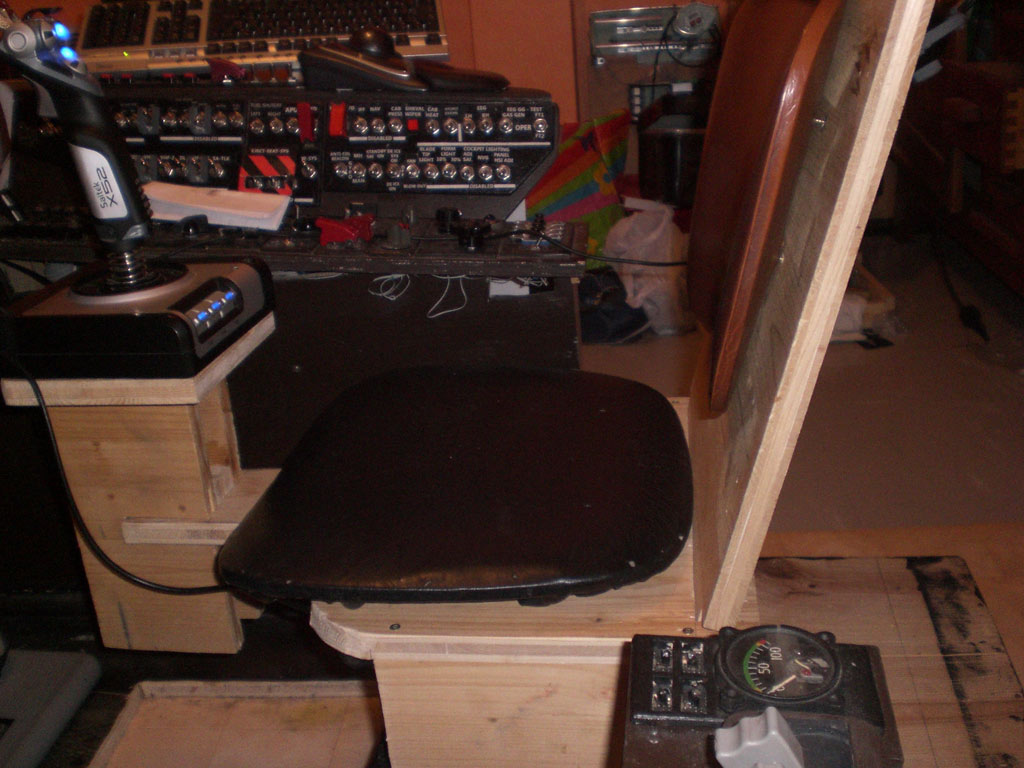

pour l'assise et le dossier j'ai récupérer sur un vieux siège tubulaire lambda


pour le dossier il est enfiché dans le caisson et bloqué par un plan incliné a l’intérieur , pour l'enlever je le mets a la verticale et je tire

Ce message a été modifié par gillesdrone - 23 May 2011, 19:39.

[gillesdrone]

j'ai fini la partie encodeurs , qui dans le simu permet de faire les potars et les selecteur rotatifs avec push ( type bouton push ABRIS et SAI )

voici la petite vidéo
encodeurs

l'interet pour ceux qui ne maîtrisent pas le SIOC ou la prog , cette carte est reconnue comme un joystick et donc se regle avec les inputs du simu

reste juste les soudures a faire coté encodeurs puisque sur la carte c'est des grippes

[lamule]

peut être facilité mais sa permet de faire beaucoup de chose.

je suis d'ailleurs avec ce module pour commencer mon pit

[gillesdrone]

j'ai fait l'integration de helios à la place de BSVP , ce qui m'a permis d'integrer le EKRAN et de mettre les cadrans info mécanique au bon endroit

merci à Gadrock, BaDCrC , Hellfrog pour leur expérience et leur aide

mise en place


vue d'ensemble



vue de plus près , les I des 12 afficheurs , c'est l'infos galva pression et T° huile que je récupère et qui passe de 0 à 1 quand les galva bougent



l'affichage EKRAN : pour l'electricité



l'affichage EKRAN pour l'hydraulique



là un des afficheurs passe a 0 ( normal pour faire l'affichage j'ai coupé l'hydro

les 6 du haut conernent les galvas de droite du cockpit
les 6 du bas les galvas arriere



là je coupe le K041



voilà petite info , au début le texte était très gros pour l'EKRAN et je n'avais pas tout le texte

en fouillant un peu j'ai trouvé en ouvrant avec notepad++ le profil utilisé , une ligne avec la police utilisée et la taille , qui était a 40 , j'ai mis 20 et depuis ça baigne.

autre chose , j'avais un petit souci de saccade au niveau du paysage , j'ai mis dans les propriété du profile un rafraîchissement de 5 au lieu de 15 pour hélios, et cool ca marche pas vu de différence pour les gauges en plus.

encore merci pour le travail fait par les développeurs

[Hellfrog]

pour exporter l'EKran : d'après le export.lua de Helios

dans export.lua

function ProcessLowImportance(mainPanelDevice)
local lEKRAN = GetDevice(10)
SendData("2004",lEKRAN:get_actual_text_frame() )
end

function LuaExportActivityNextEvent(t)
t = t + gExportInterval

gTickCount = gTickCount + 1

local lDevice = GetDevice(0)
if type(lDevice) == "table" then
lDevice:update_arguments()

ProcessArguments(lDevice, gEveryFrameArguments)
ProcessHighImportance(lDevice)

if gTickCount >= gExportLowTickInterval then
ProcessArguments(lDevice, gArguments)
ProcessLowImportance (lDevice)
gTickCount = 0
end

FlushData()
else
logfile:write("GetDevice(0) failed.\n")
end

return t
end

voir le reste du export.lua pour les détails

[gillesdrone]

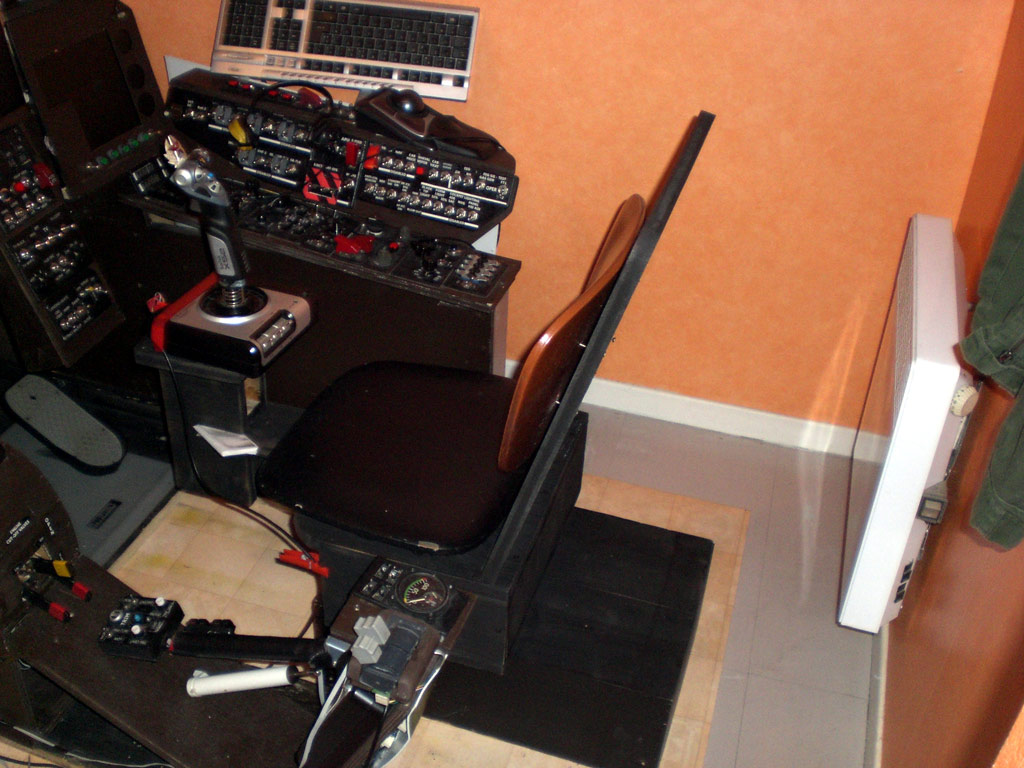

Une photo de mon siège fini:



bon c'est beaucoup moins confortable que le siège d'avant mais bon... on n'est pas chez pullman non plus , c'est Russe

[Hellfrog]

si ça peut répondre à ta question : topic pit gilles C6

[Harke]

j'ai trouvé ça pour toi gillesdrone

http://www.3rd-wing.net/index.php?showtopi...=0&#entry232244

Ce message a été modifié par Harke - 18 Sep 2011, 15:18.

[gillesdrone]

merci ça fonctionne !!!

[Hellfrog]

BS 2.00 update clickabledata.lua : fichier excel

http://www.scsimulations.com/showthread.ph...full=1#post9953

Ce message a été modifié par Hellfrog - 5 Nov 2011, 14:51.
