Pit BS Gilledrone

[Petoulet]

Allez, je fait toute petite figure à coté, mais disons que mon PC me sert aussi de... PC.

Je me suis fait plaise avec une TV 13.3 pouces pour le Shkval, et un petit pavé numérique pour le pavé du PVI800.



La petite astuce du pavé numérique, les touches 1 2 3 et 7 8 9 sont inversées par rapport à un pavé normal, car le PVI800 du KA-50 est dans cette config là... (type clavier de téléphone). Merci encore à Serval pour l'astuce de faire sauter les touches!

En tout cas, ca aide sarcrement, ces petites choses!


+++

Pétou.

[gillesdrone]

derniere petite image du collectif

le marquage

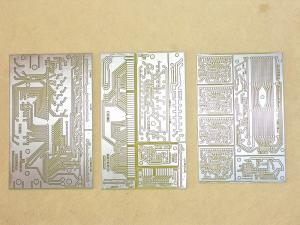

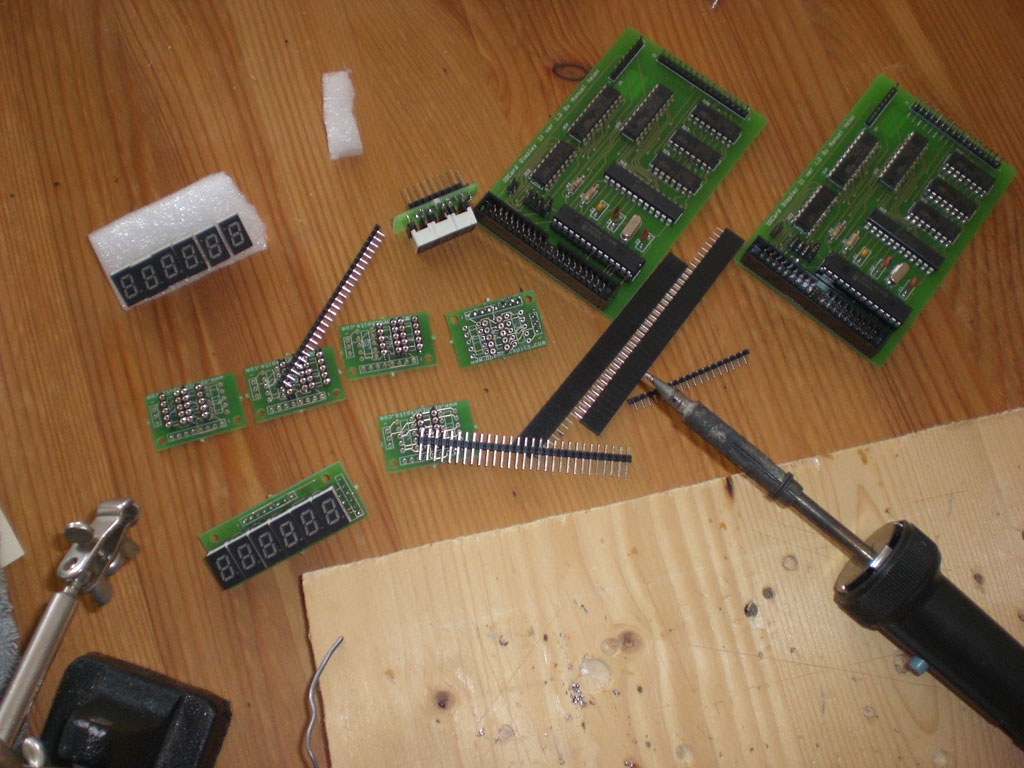

j'ai reçu mes cartes afficheurs à monter , meme si pour l'instant on n'a pas les données , je les fait peut être qu'un jour ....

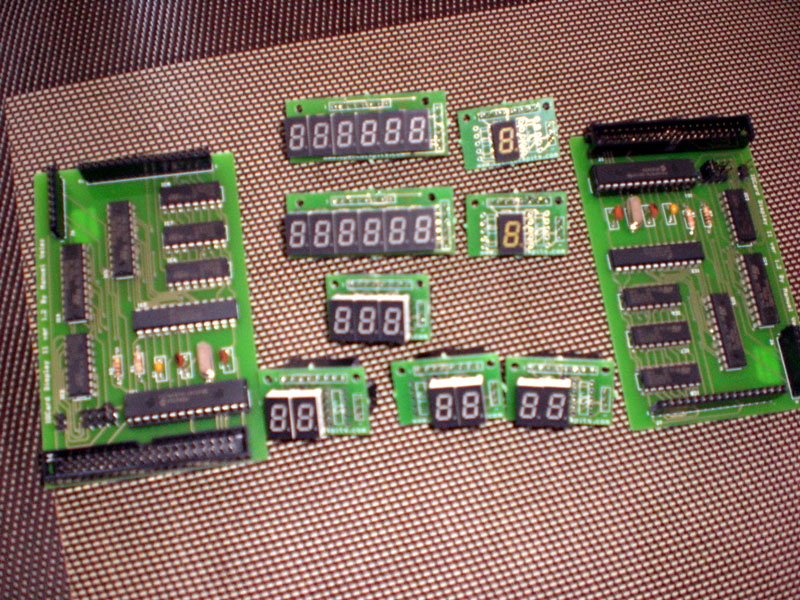

apres montage

[gillesdrone]

grace à Thebest28 et Oakes , j'ai enfin pu programmer les afficheurs de l'UV26 et du

Status armement

pour l'UV26 il s'agit d'une routine mixée Sioc et BS grace au bouton du reset de l'UV26

on remet le compteur à la valeur origine 110 pour la séquence largage. puis en

incrementant comme dans le simu les afficheurs ont la meme valeur

par contre on n'a pas le status des Flares ( nombre restant )


http://www.youtube.com/watch?v=ar7otl2nwBQ

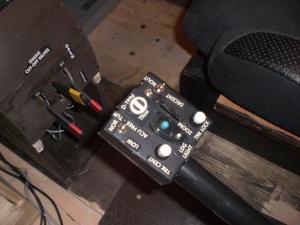

mon nouveau collectif fonctionne tres bien , et le status armement aussi , lui est

directement lié au programme BS , mais pour le type de munition aul lieu d'avoir des

lettres russes on a des chiffes

00 => CANON
01 => Roquettes
02 => Missiles KH 25 ml ou Vikhr


http://www.youtube.com/watch?v=dHeRJzl6KpM

changement de munition , recharge des emports avec des Vikhr et roquettes , le status des

emports par voyants fonctionne également

http://www.youtube.com/watch?v=84vkXLyNyI4

Bonne Vidéo

[gillesdrone]

vidéo lors de la LANXII par Ezor
j'aime bien car la qualité ilage est super
a voir en HD plein ecran
ICI

a suivre la vidéo avec le changement de freq datalnk en place et fonctionnel

Ce message a été modifié par gillesdrone - 9 Jan 2011, 18:11.

[Maraudeur]

Pour les IO Cards, tout est -->> ICI <--

[gillesdrone]

pour l'alime des iocard , j'ai utilisé une ATX de 480W , j'ai shunté le fil vert pour pouvoir l'utiliser ( c'est la sécu carte mere ) ensuite j'ai récupéré 4 sorties 5 V , et avec des prises de servo modelisme je les ai branché sur mes 4 iocard , de plus comme une de mes alim d'ecran 10" à laché pendant la LAN j'ai récupéré la prise et tiré le 12V de l'alim

une info , mon ami Pierre ( le site du simubaron58 ) m'a donné une info pour les cadrans réels qui sont type galva tension

par les IOCARD et un montage DAC , on peut envoyer directement la tension sur le cadran et le faire varier en fonction de ce que l'on récupere sur la variable du SSI

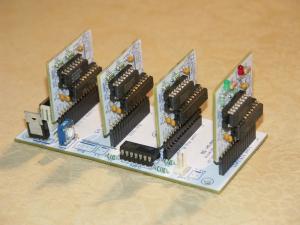

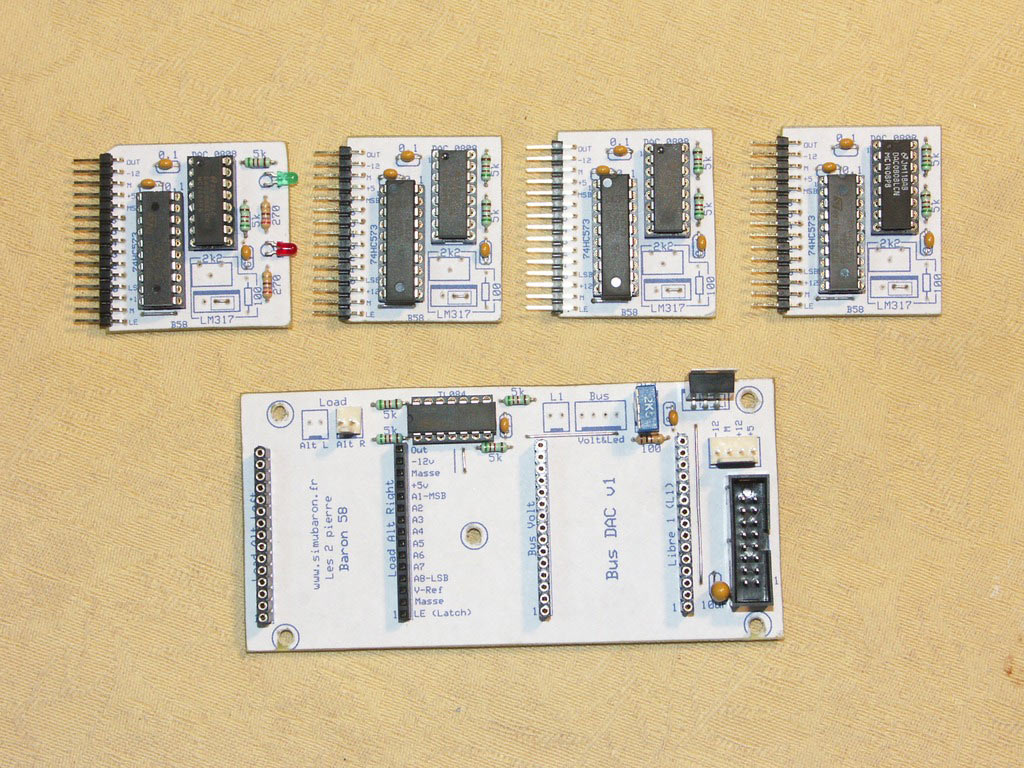

les photos du montage necessaire

Ce message a été modifié par gillesdrone - 10 Jan 2011, 08:35.

Miniature(s) jointe(s)

[gillesdrone]

la vidéo arrive avec le script :

la video
datalink affichage

le fichier texte
 datalink.txt ( 2,41 Ko ) Nombre de téléchargements: 445


le ssi datalink
changer l'extention du fichier *.zip en ssi

 datalink.zip ( 19,53 Ko ) Nombre de téléchargements: 402


il me reste a faire la prog our les 10 mil , car pour l'instant je bloque , mais bon ça nous laisse deja 400 combinaisons de frequence

PS: serait il possible d'autoriser le chargement des fixhiers extention : *.ssi ? car a chaque fois on doit faire la manip au risque de détériorer le fichier .. merci

Ce message a été modifié par gillesdrone - 11 Jan 2011, 11:02.

[gillesdrone]

grace à Oeil de faucon ( C6 ) qui m'a gracieusement offert des molettes " fait maison "

je me suis lancé dans la fabrication du panel freq data

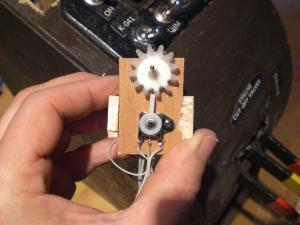

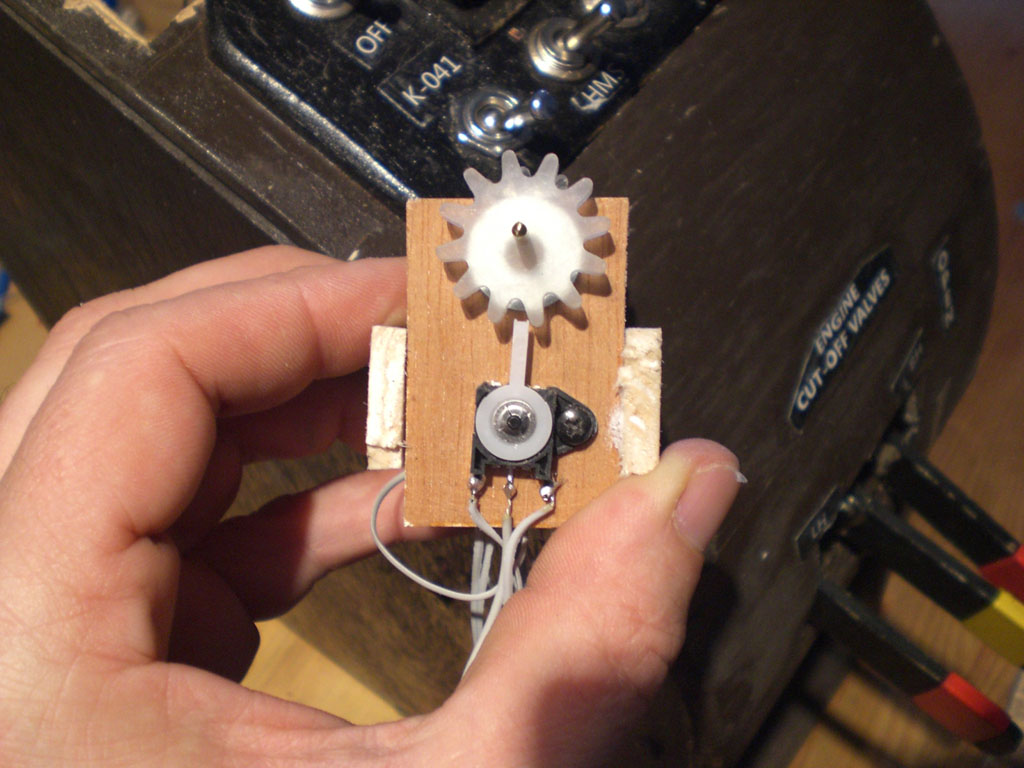

le principe de l'inter :

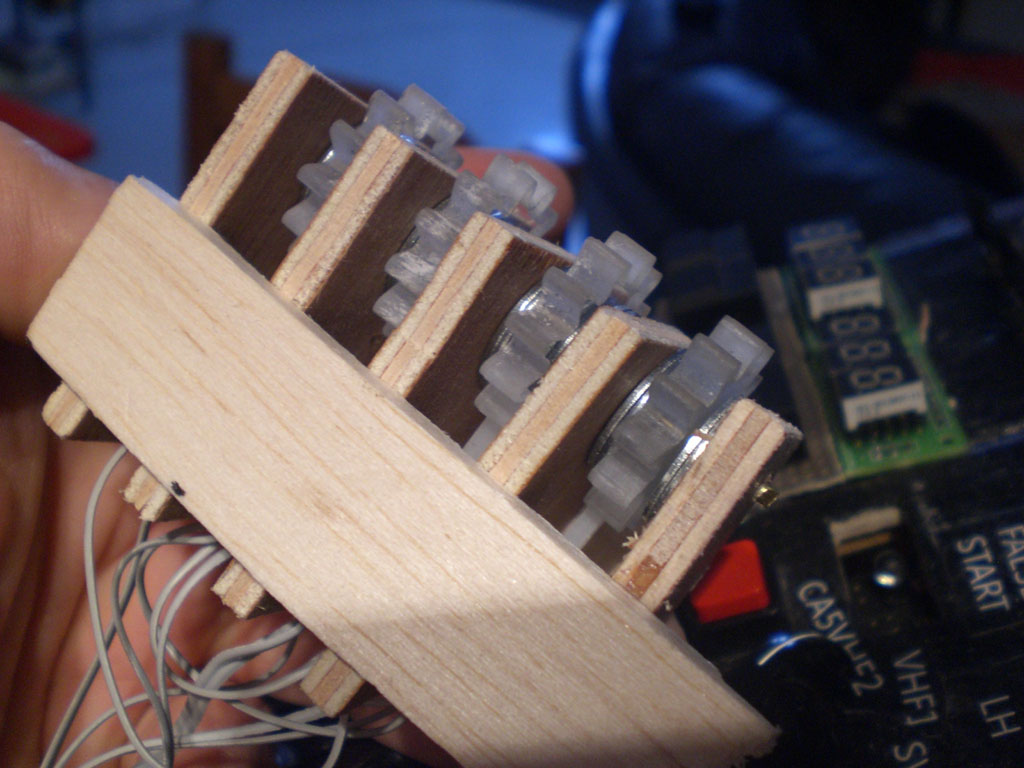

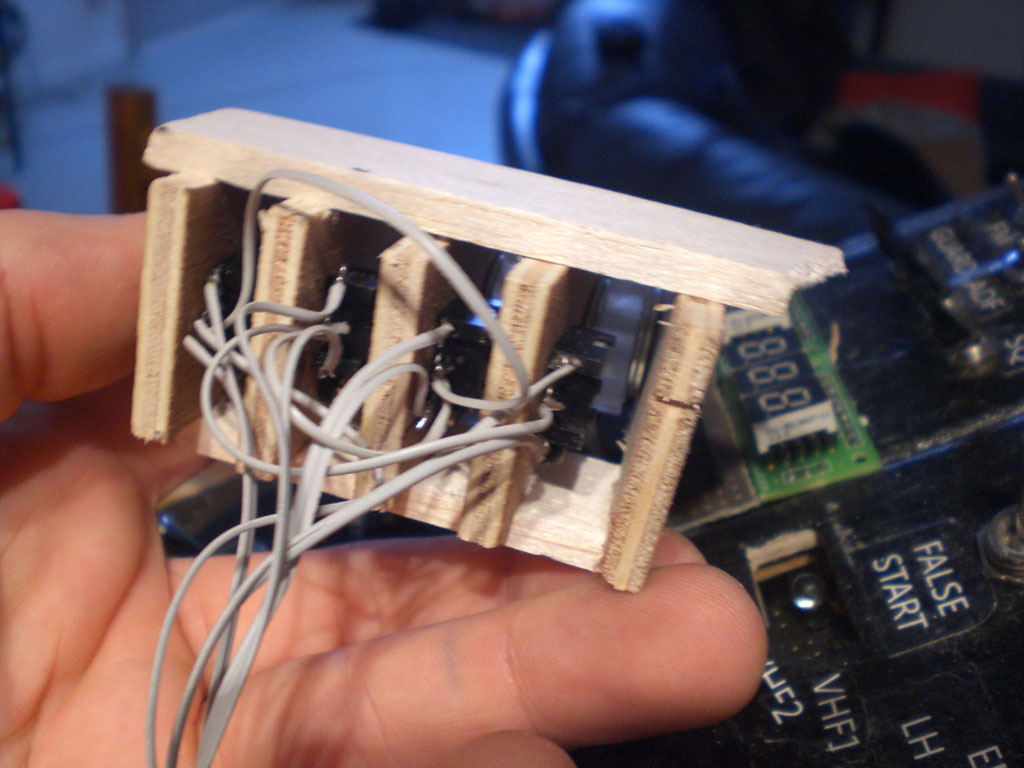

le bloc brut monté ( avant découpe et autre )








la suite

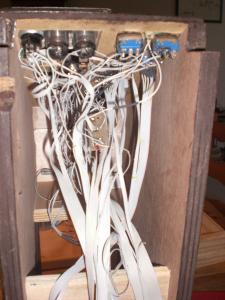

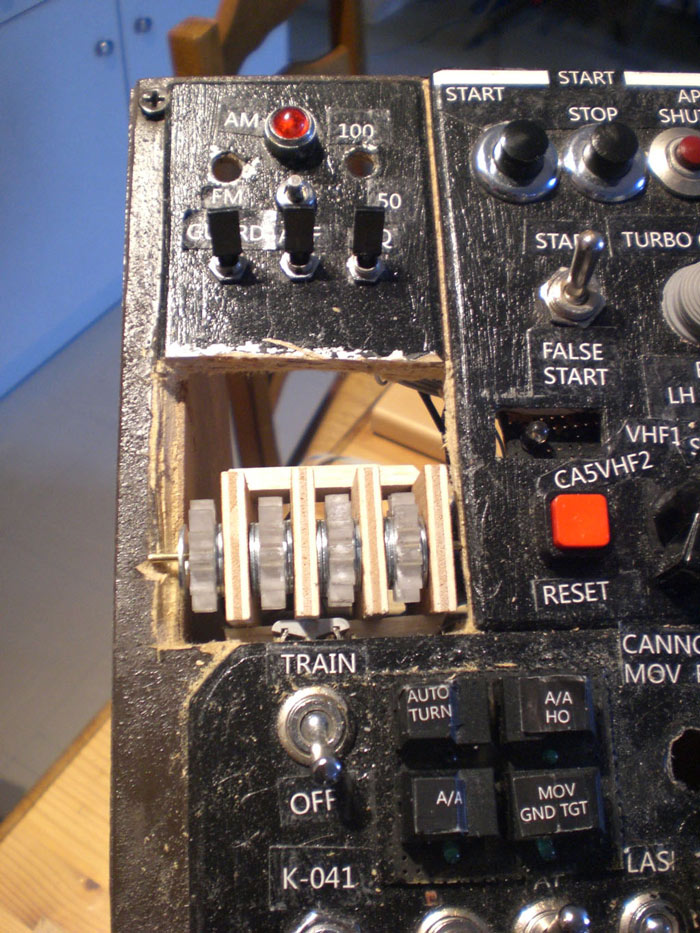

l' arriere du décor où vais je passer pour mettre le truc




la mise en place pour voir les dimensions du bouzin

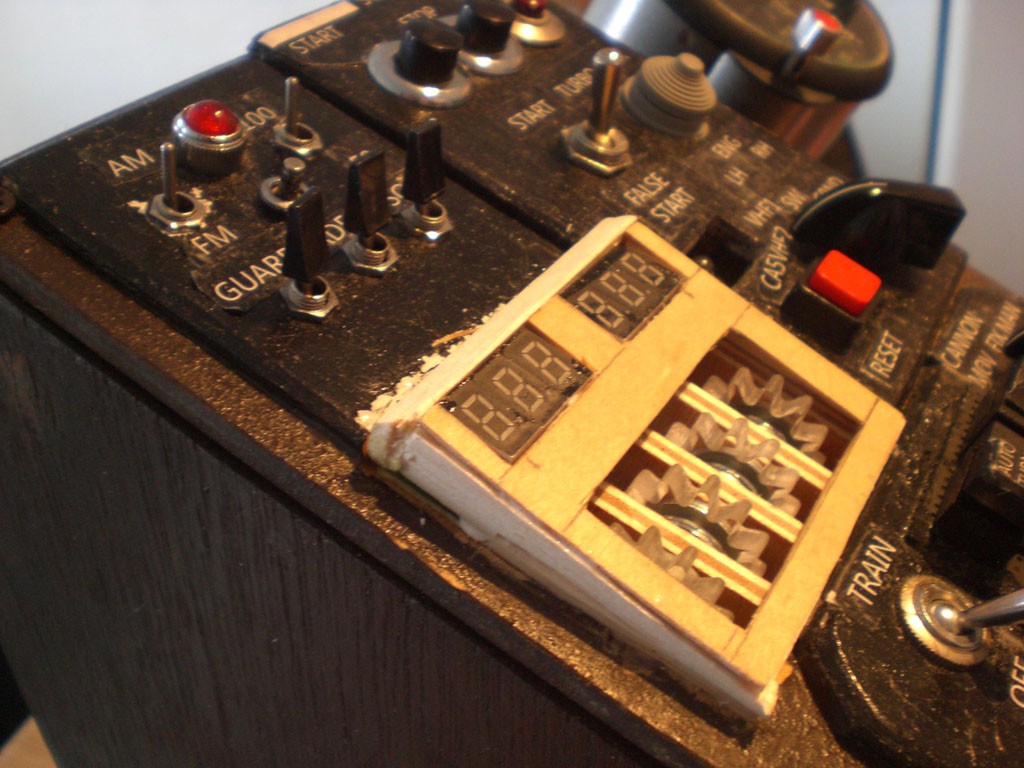

mise en place avec le bloc masque



le masque est fait en balza de 6 mm ce qui donne une bonne solidité , de plus on peu facilement lui donner la rondeur que l'on veut
une fois collé a la colle a bois ça ne bouge pas



me reste a ponser légerement et le prochain post je mets une petite vidéo pour montrer comment ça rend , peint et allumé

[gillesdrone]

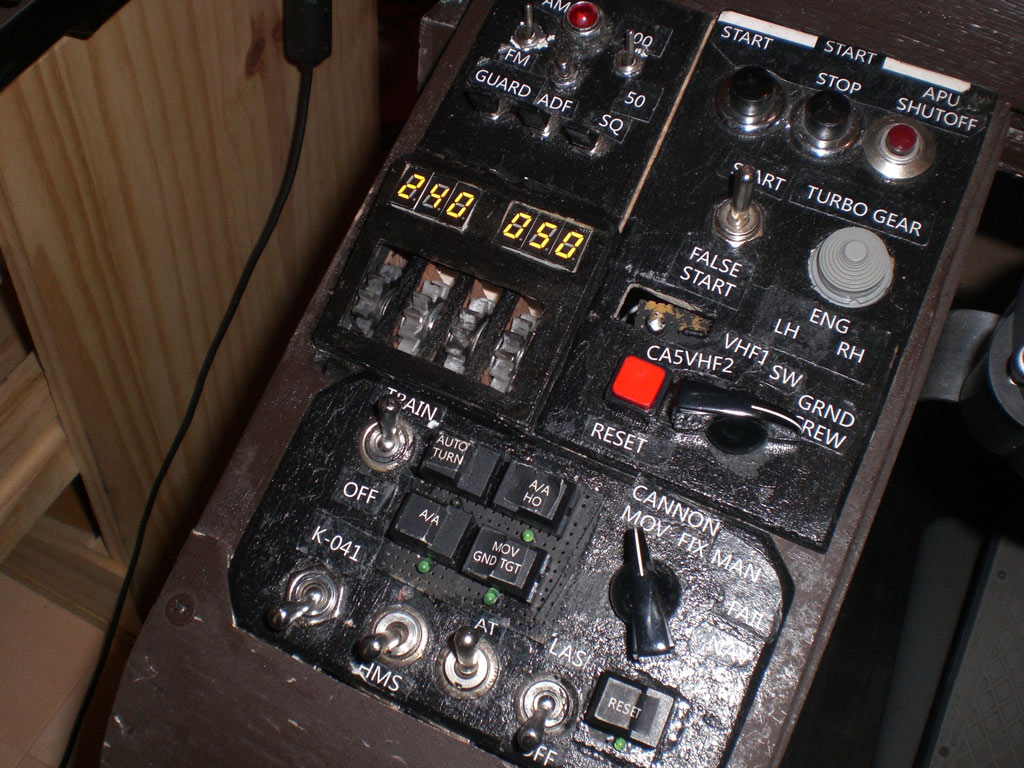

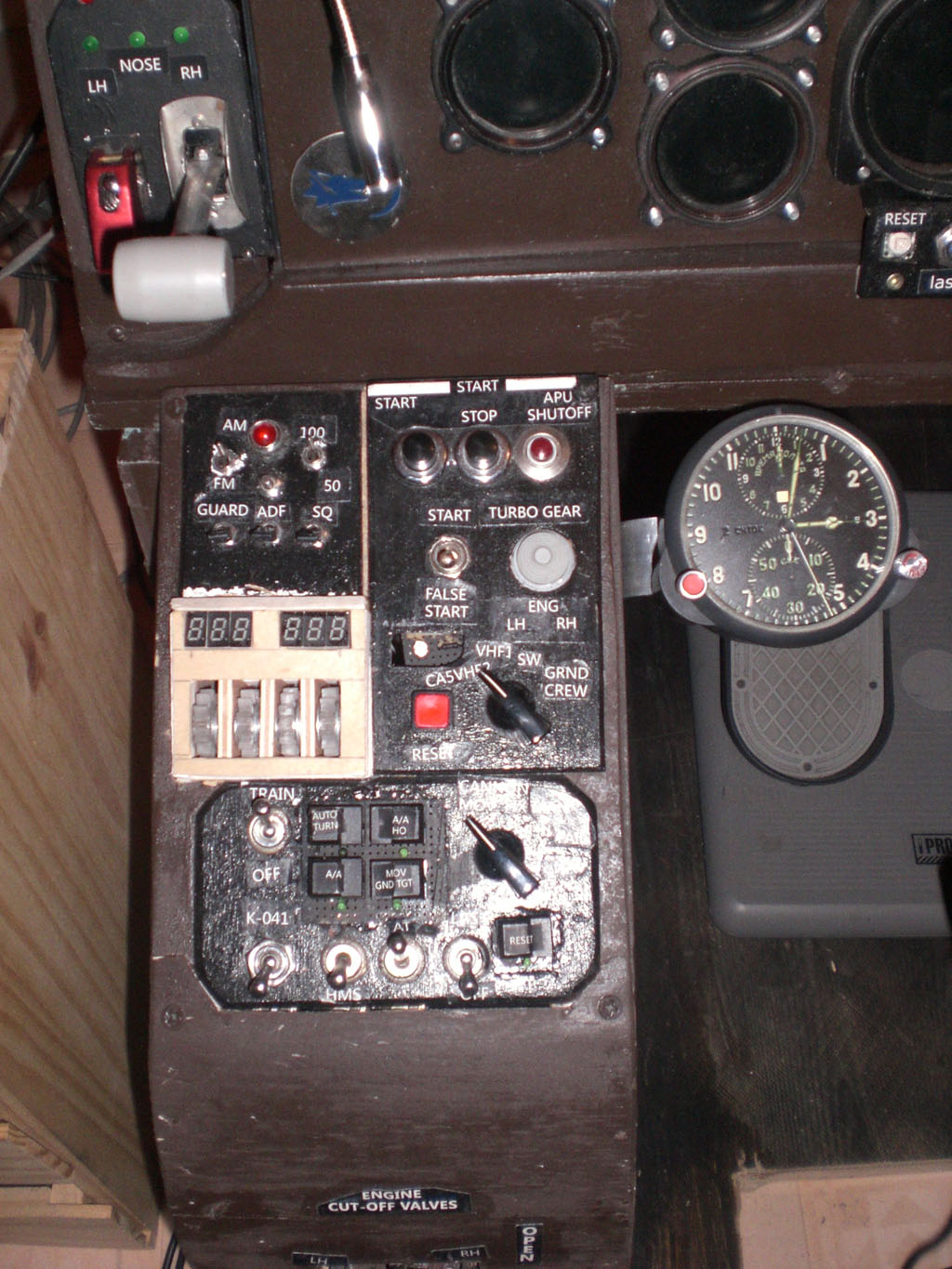

bon je vous mets une petite photo , il me reste un petit cache à faire mais ça marche :



et la petite Vidéo qui va bien en bas de cette page

molettes frequence DataLink

pour l'instant je fais varier les frequences en montant , j'ai besoin d'un petit coup de main de maraudeur pour la routine

[gillesdrone]

Ok pour la routine mais pas trop de temps pour le moment.

Celui que tu m'as envoyé par MP c"est pour le DATALINK ou pour ton panel de roues codeuses? A moins que ce ne soit la même chose...

Je regarde ça ASAP

c'est la meme chose , mais si tu n'as pas trop de temps pas de Pb , j'essayerai en attendant , j'arriverai peut être a quelque chose
