Pit BS Gilledrone

[gillesdrone]

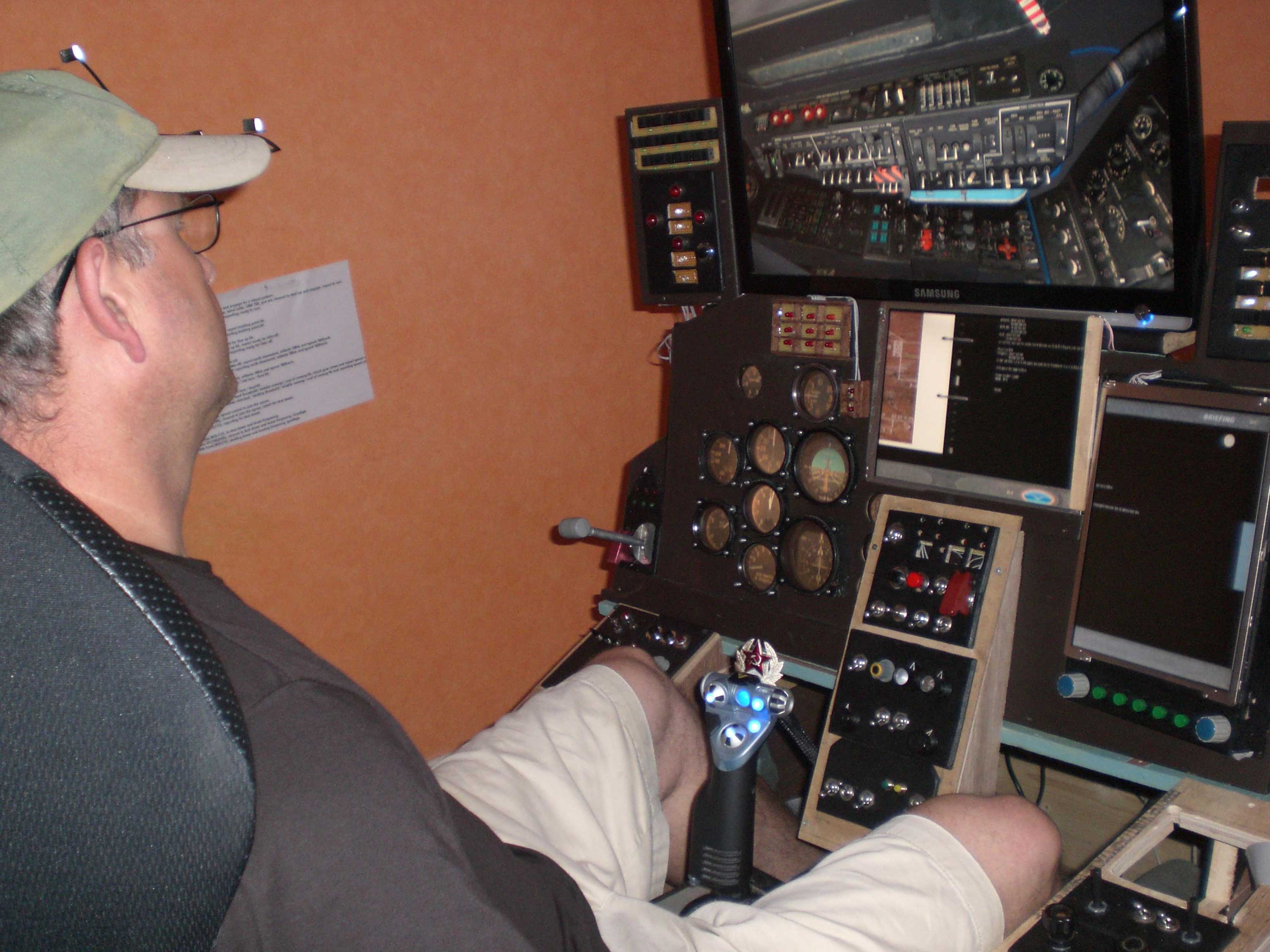

une petite vidéo pour commencer

1 mois de construction ça le fait




http://www.youtube.com/watch?v=rh7o5Hq6-1s

[bob737]

Pour être parfait, il faudrait remplacer ton 24 par 2 x 28pouces et.... un nouveau PC pour gérer tout ça.

[Postal2]

Exelent franchement sa envoi t'(es un vrai malade j'adore sa !!!!


Sinon non pas de 28 pouces surtout pas ! soit 24/26 voir 30 aprés pour avoir une réso qui déboite sinon 28 même réso que le 24 en grossi alors paye tes pixels ....




Extreme !

[gillesdrone]

La menuiserie est terminée !!

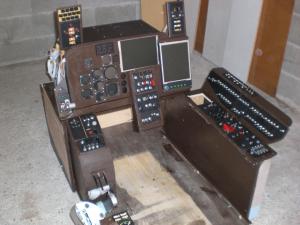

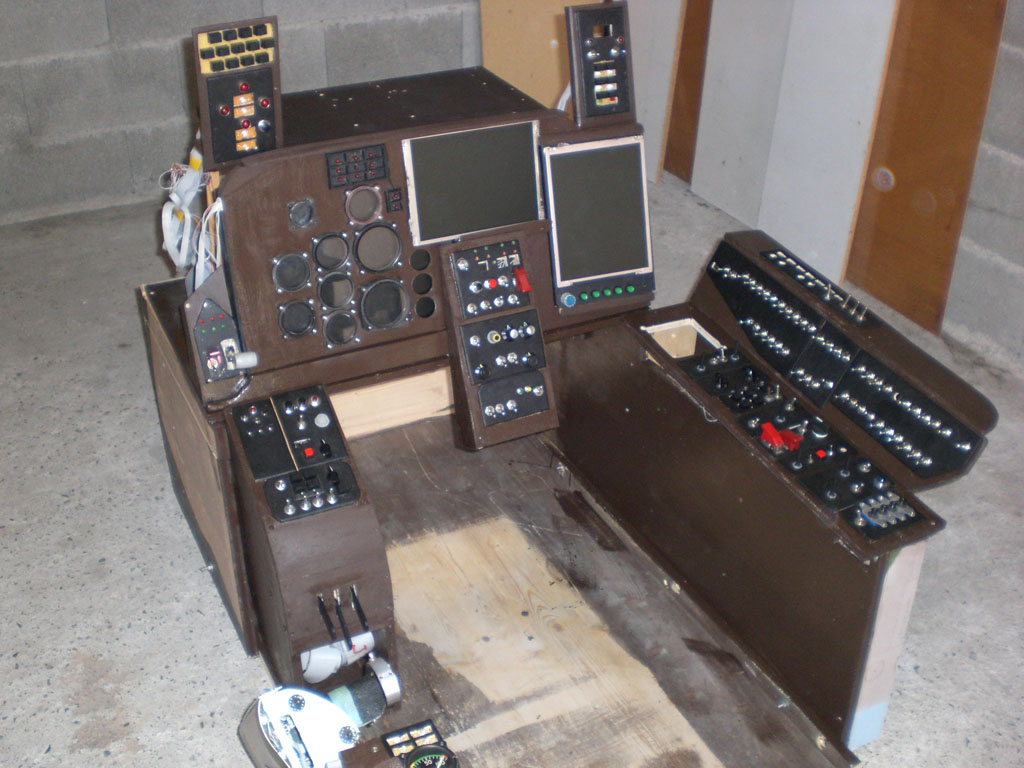

vue d'ensemble avant le retour à l'appartement , j'ai squatté le garage de ma copine pour pouvoir faire de la poussiere
note , le LWS n'est pas a sa place ( n'ayant pas mis l'écran principal en place )


le collectif pour BS ou manette de gaz pour avion
( impecc car elle reste a la position donnée et evite les systeme d'amortisseur )

http://img188.imageshack.us/img188/5003/cimg3688001.jpg

Banquette droite , reste les voyants et bouton poussoirs a mettre

http://img15.imageshack.us/img15/1084/cimg3689001.jpg

panel démarrage et armement, reste afficheurs 7 segments a mettre

http://img132.imageshack.us/img132/468/cimg3690001.jpg

tableau de bord et écrans

http://img830.imageshack.us/img830/4280/cimg3691001.jpg

envers banquette gauche reste à cabler cette semaine puis à programmer sioc

http://img839.imageshack.us/img839/9228/cimg3692001.jpg

l'envers du décor coté gauche

http://img693.imageshack.us/img693/6765/cimg3693001.jpg

le coté SIOC

http://img23.imageshack.us/img23/5205/cimg3694001.jpg

le coté droit

http://img823.imageshack.us/img823/8765/cimg3695001.jpg

Data link et LWS en dessous

http://img101.imageshack.us/img101/4163/cimg3696001.jpg

UV26 , reste les afficheurs 7segments a mettre
http://img820.imageshack.us/img820/2577/cimg3699001.jpg

par rapport au Su25T je me suis arrangé pour faire une ou deux limandes par panels auquel correspond une carte SIOC , l'interret c'est que je n'aurais que les branchements coté cartes sioc a débrancher

là le Pit est rentré dans la voiture et ca tient !!

Ce message a été modifié par gillesdrone - 8 Aug 2010, 13:25.

[gillesdrone]

Bon comme dit sur autre post j'ai cassé mon joystick X52 ( partie manche )

bon on va m'en prêter un pour la mini lan de ce WE , et ça va m'obliger à me fabriquer mon manche pour la LANXII . encore un challenge

je vais voir pour combiner le manche ( poignée et boutons ) de mon X52 avec une embase fonctionnelle de force feedback II en ne gardant que la partie retour de force et les 2 axes roulis tangage

les commandes des boutons de la poignée seront transmis via le SIOC

ce n'est qu'une réflexion mais ça fera son chemin

[gillesdrone]

comme promis un petit lien
vidéo

[gillesdrone]

Fabrication du collectif

il y a 4 LAN , Nounours m'avait donné une manette X52car je lui avais parlé de mon intention: je voulais me fabriquer ma manette de gaz Su25T

j'avais en fait pris la mienne et utiliser la sienne pour voler le temps qu'elle soit finie

aujourd'hui sa manette entre dans la postérité PITesque

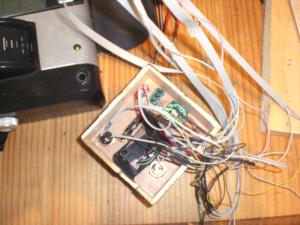

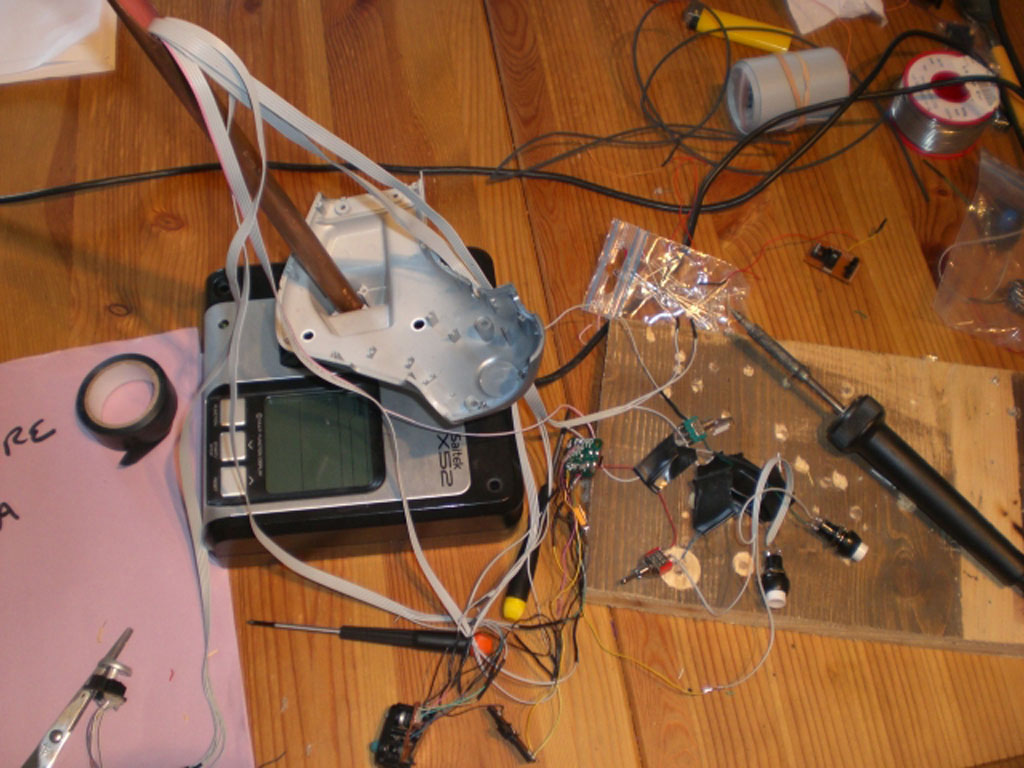

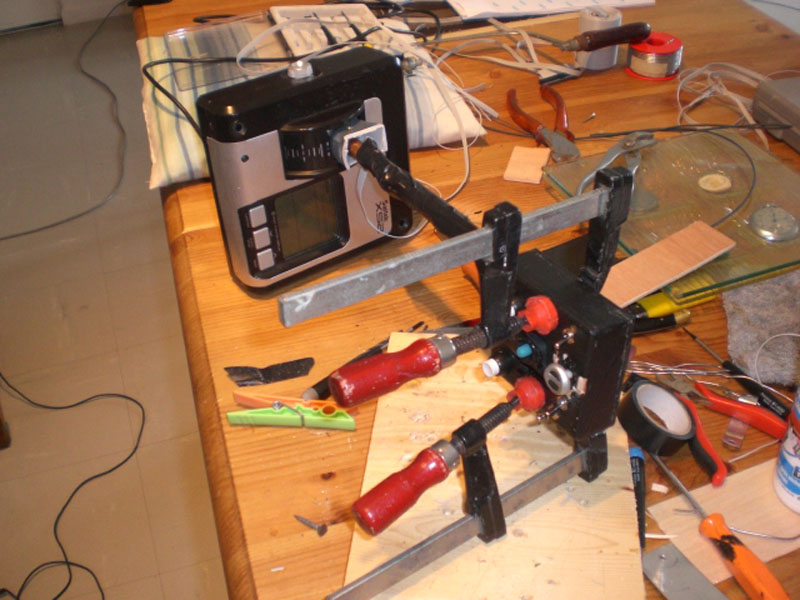

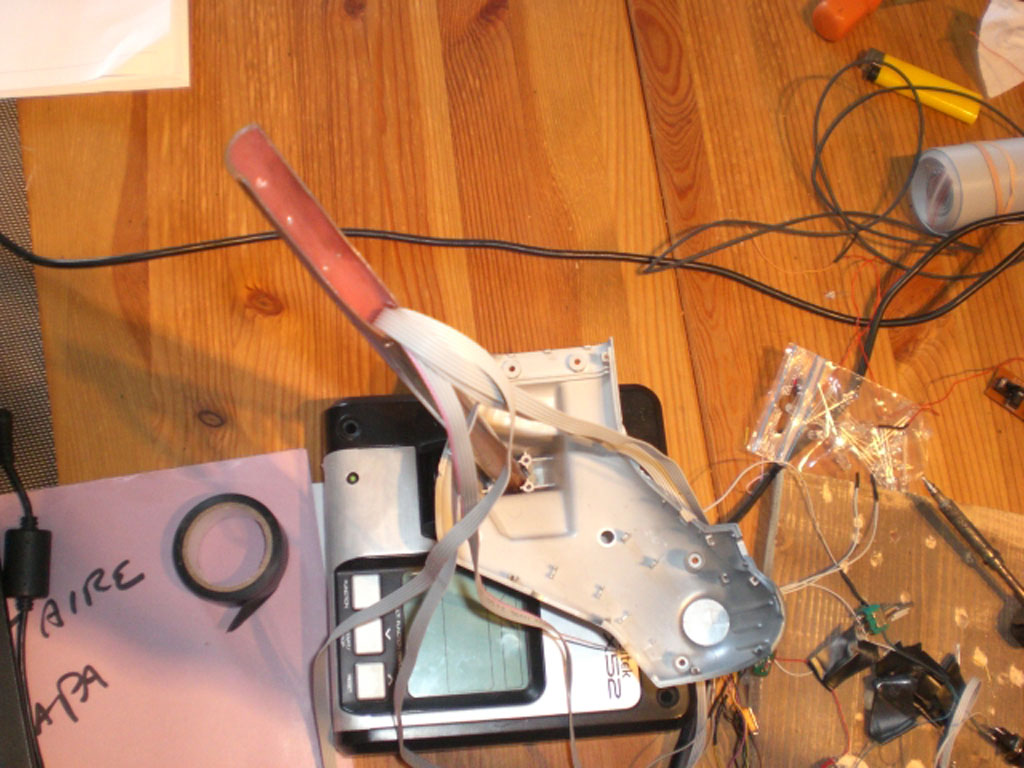

ralonge manche faite , passage des fils , soudure des différents interrupteurs et chapeaux chinois

reste a faire le boitier en bout de manche






Ce message a été modifié par gillesdrone - 14 Sep 2010, 14:25.

[gillesdrone]

Fabrication du collectif

Si jamais tu foires..., j'ai un X52 en réserve !!

++ bon bricolage

Merci mais ça ira

suite du travail sur Collectif

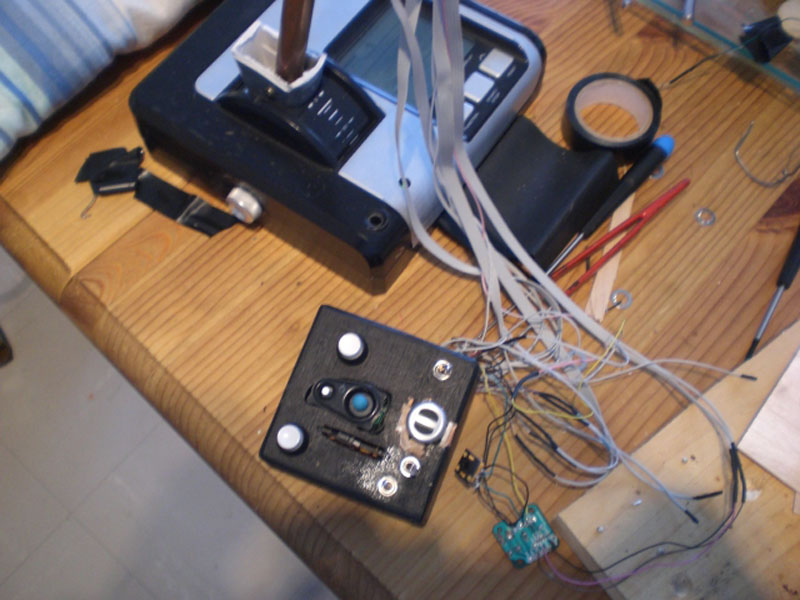

tout le cablage fait dans la Boiboite



la boite du bon coté



fermeture et fixation sur le manche

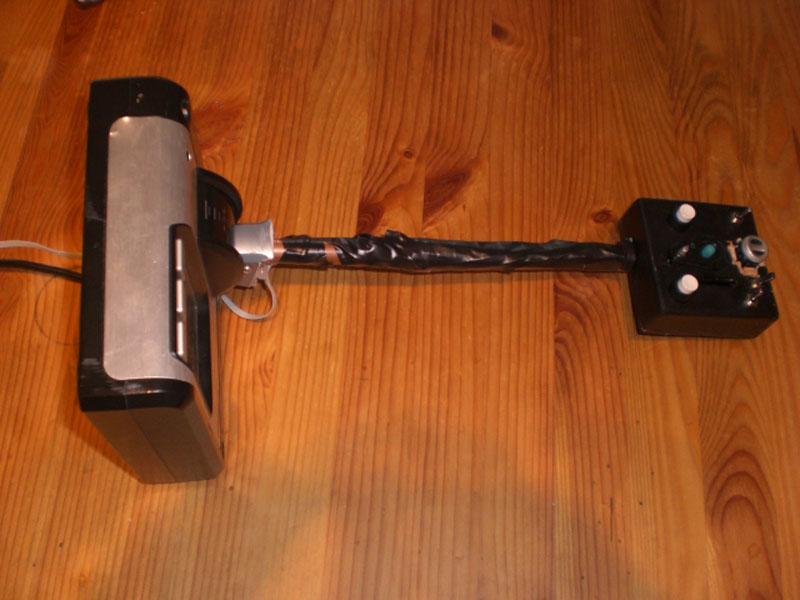

vue d'ensemble , testé et ça marche , me reste à enjoliver le tout et a fixer dans le Pit

j'ai remis les même type d'inter et boutons et attribué les même fonctions que BS , sauf pour les 2 poussoirs blancs que j'utilise pour bloquer et débloquer le Track IR

[gillesdrone]

opération coup de pompe

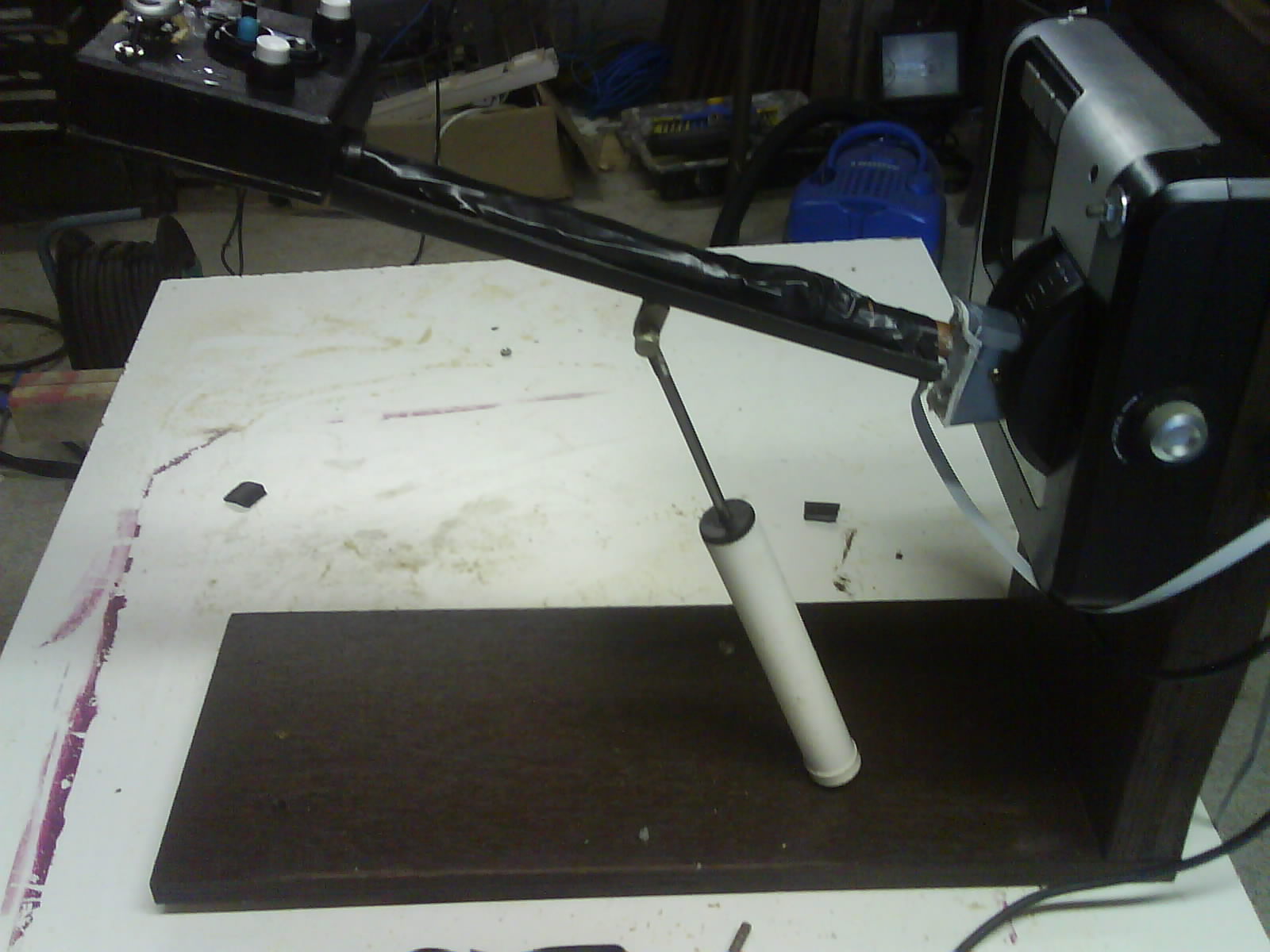

voilà cette nuit m'a porté conseil et ce midi aprés un bon coup de pompe et de réflexion , j'i réussi à faire l'amortisseur maison qui permet de garder le collectif à sa position

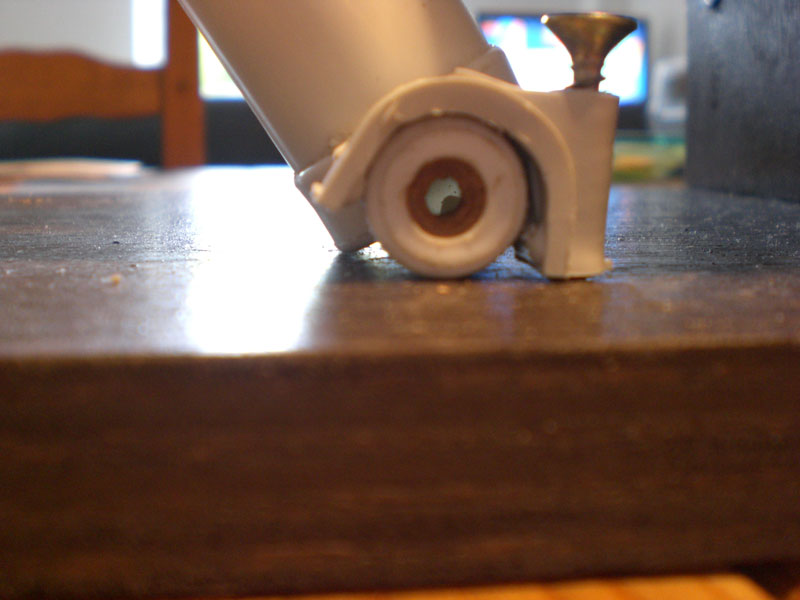

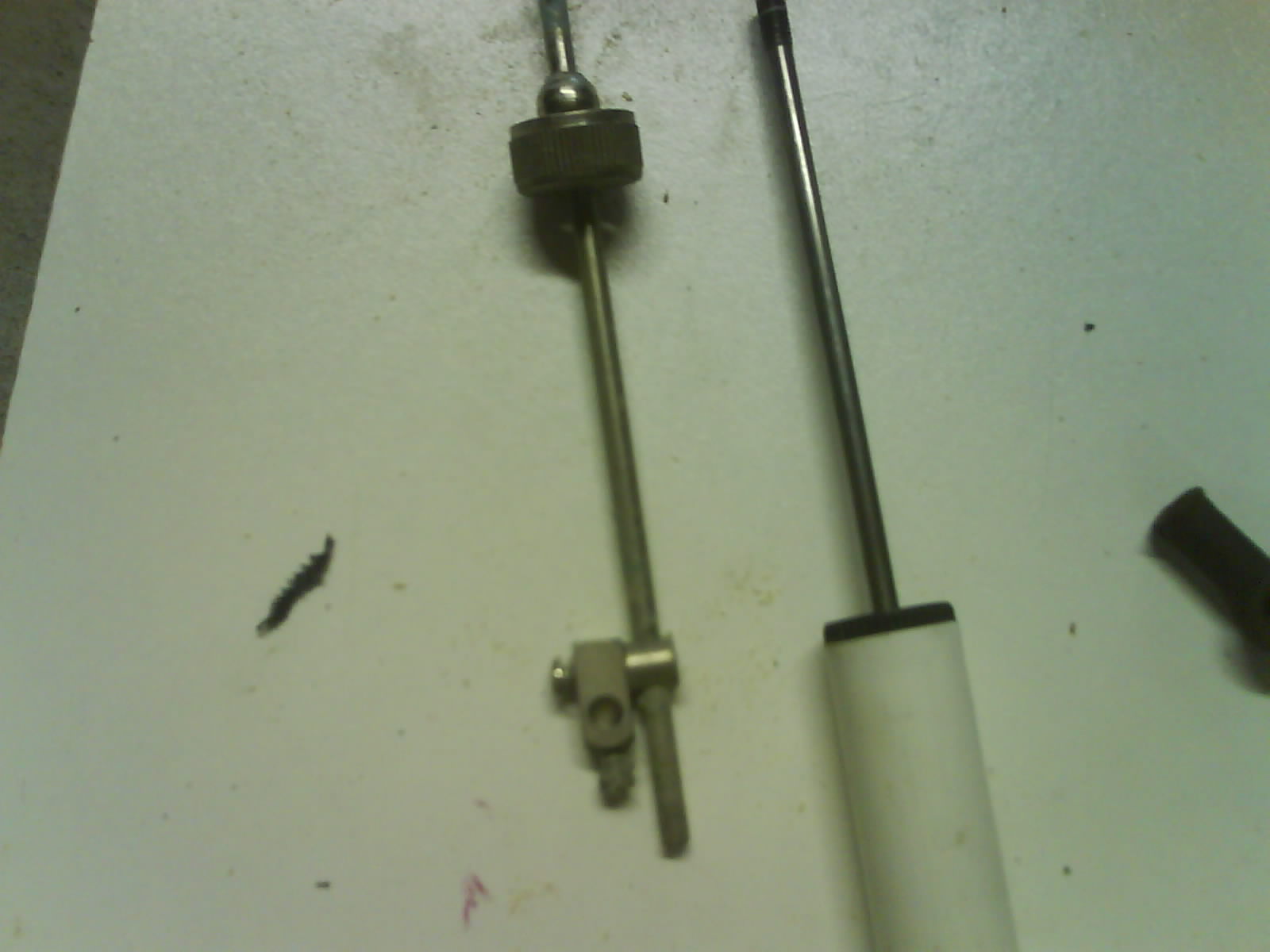

la récupe :

une pompe à vélo de petite taille



on a tous un vieux bidet qui traine , j'ai récupéré le cardan de la vidange

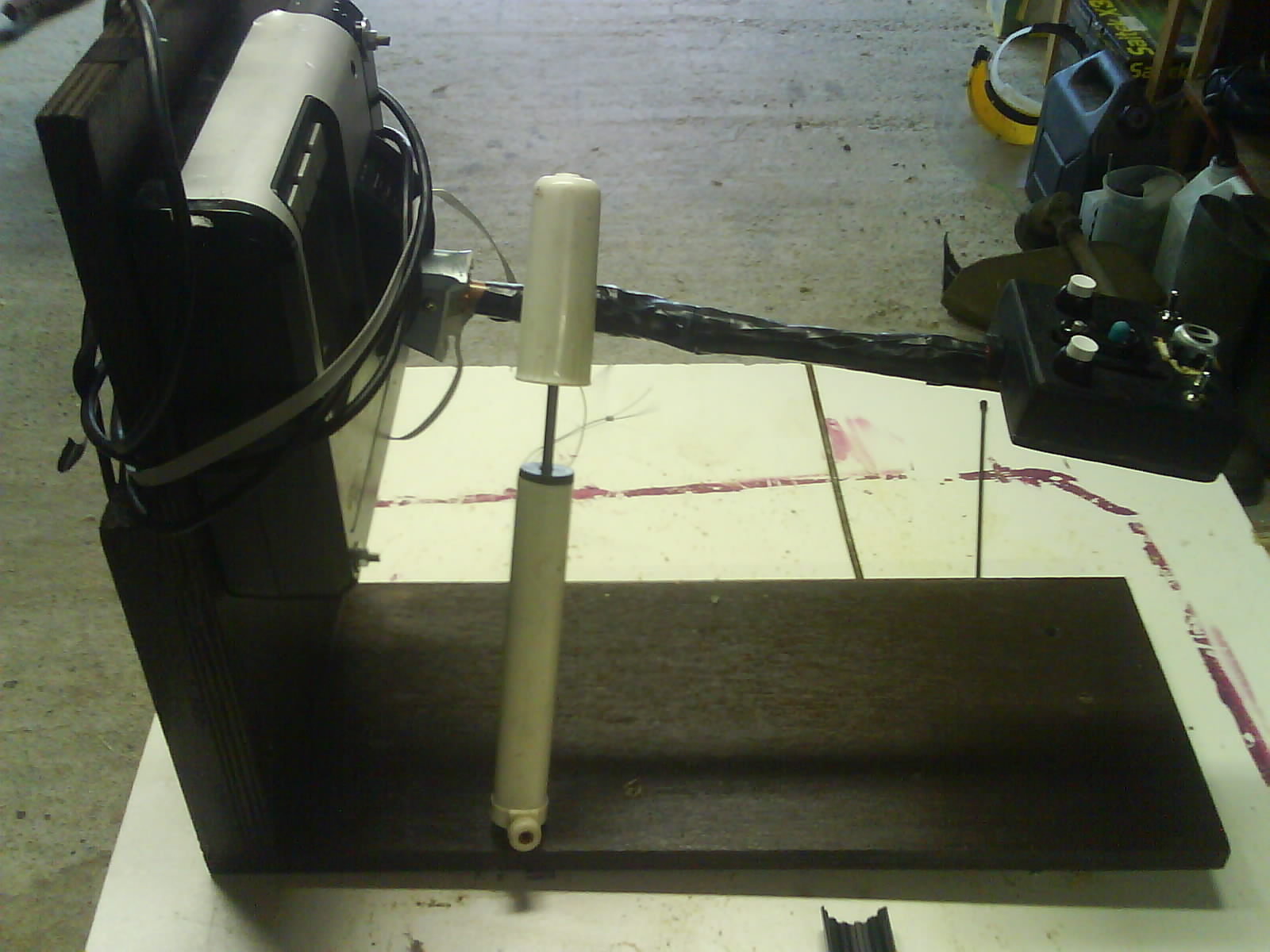

mise en place



la suite en dessous

Ce message a été modifié par gillesdrone - 21 Sep 2010, 12:39.

[gillesdrone]

la suite

la valve qui sert pour le flux d'air

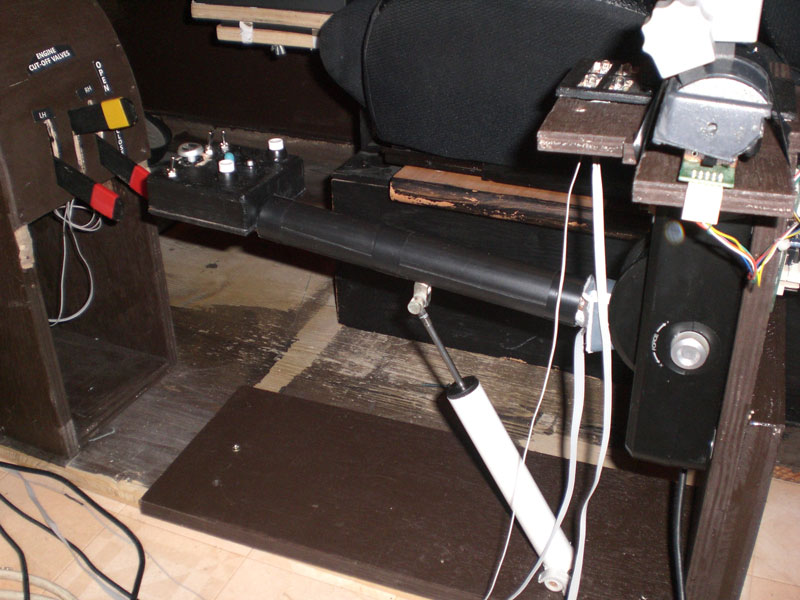

la mise en place dans le cockpit



une petite vidéo du fonctionnement

http://www.youtube.com/watch?v=zOKEKDHmuP0

reste l'estétique , mais ça viendra
