> Pit BS Gilledrone
Hellfrog
post 5 Apr 2013, 18:32
Message #121





Indicatif : RW-99
Messages : 244
Inscrit : 6/09/09
Lieu : bretagne
Membre n° 3,446
prochaine étape... ouverture du toit de la maison pour laisser passer le rotor...
il est qd meme pas mal le Gilles dans la serie des fous furieux... saianlol.gif

Mais chapeau bas pour l'ingéniosité, la ténacité et la récup'. Sacré boulot !

Amitiés de Bhz.


tiens en passant une modif rapportée par Wood pour le decollage des helos des PA (vous le savez sans doute déjà mais au cas où.. là).


Ce message a été modifié par Hellfrog - 5 Apr 2013, 18:37.

--------------------
i7-930@4GHz 16GoRAM RaptorSATA3 Warthog SaitekTHR MFDs CHpalo Helios+tactile
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gillesdrone
post 10 Apr 2013, 16:05
Message #122






Messages : 6,185
Inscrit : 24/03/07
Lieu : Sendets 64320
Membre n° 1,668

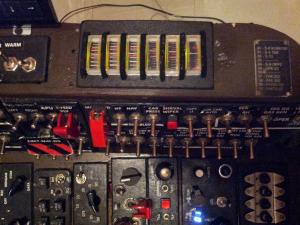

bon cela marche cheer.gif

après tous ces essais ça y est !

pour l'instant 4 fonctionnent ( car il me manque encore 2 composants ( DAC 0808 )

pas faciles à trouver ....

technique :

transformer un nombre de 8 bytes => 255 niveaux en une tension de 0 volt a 10 volts

on utilise pour cela des DAC ( digital analogic converter )

255 niveaux pour 10 volts cela donne quelque chose de trés fluide

avantage : la dimension qui est adaptée a la taille du pit
la qualité de présentation de l'info
simple quand ça marche gap.gif

inconvénient :

fragilité des galva pour l'ouvrir et changer la règle de mesure
le prix de l'ensemble :
fabrication des circuits imprimés , 8 cartes DAC , les 2 cartes Bus , les composants en tout 200 €

pour ma part j'ai 2 galva qui ne fonctionnaient pas au final , 1 de mon fait quand je l'ai ouvert , et un qui soit était en panne soit encore moi ... à 20 € le galva ça fait mal quand même


mais après 1 mois de recherche sur le sujet ça marche grâce a Pierre de " simubaron58 " qui m'a fourni les plans et l'explication du système

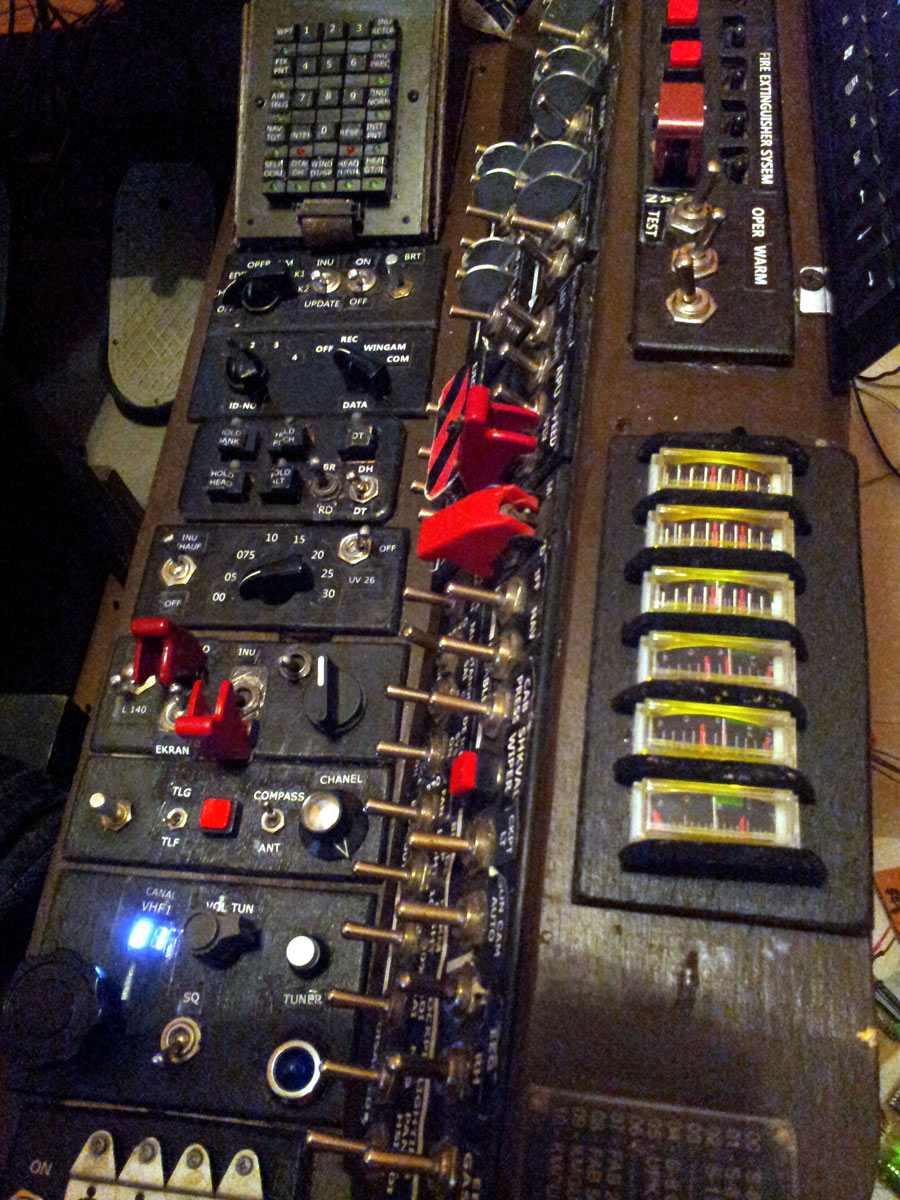

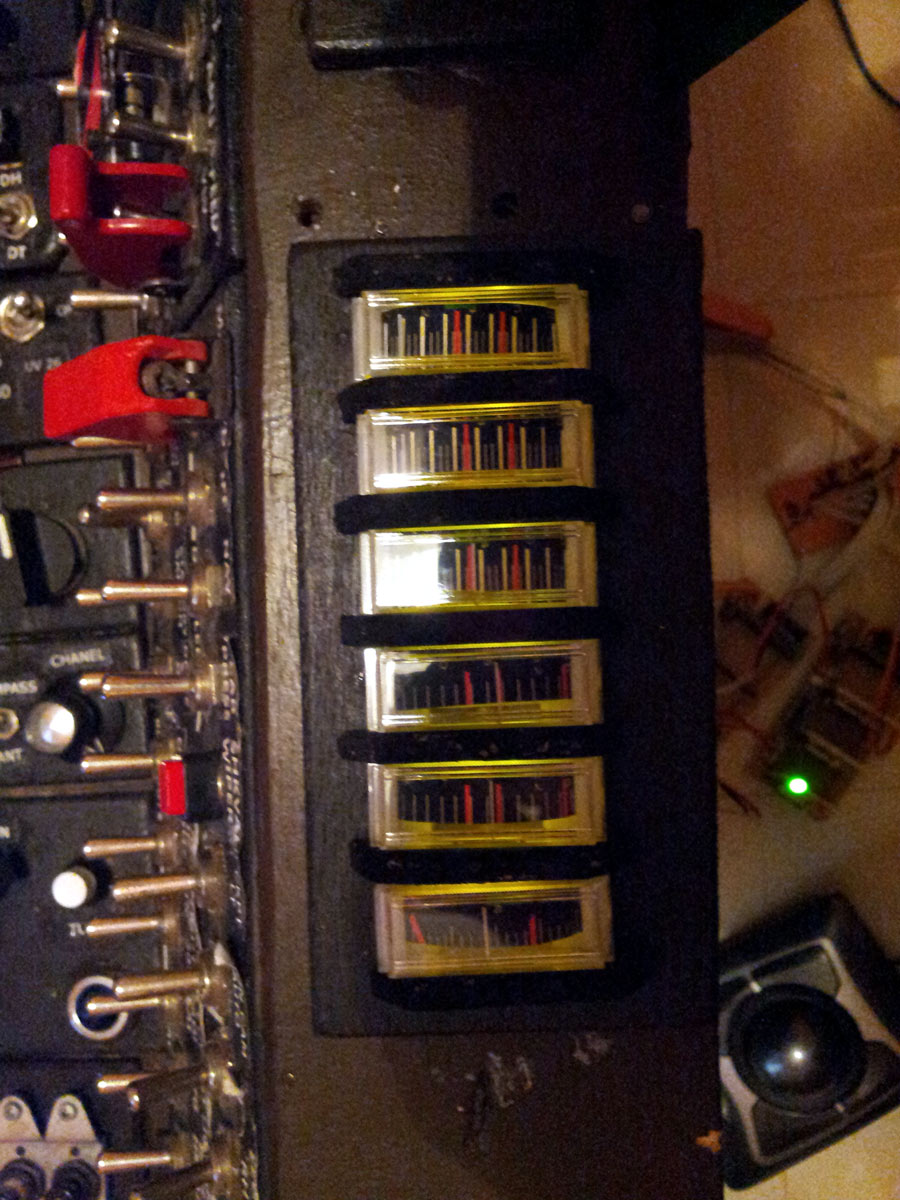

pour info les intercalaires noires ne sont pas collées wink.gif
Image attachée

Image attachée

Image attachée

--------------------
Image IPB
http://gilles.guesnel.free.fr
ma chaine
 menacer l' Ours dans son repère, l' Aigle pourrait y laisser quelques plumes

User is offlineProfile CardPM
Go to the top of the page
+Quote Post
BaDCrC
post 10 Apr 2013, 20:26
Message #123




Un Ruskoff chez les Yankees

Indicatif : RW-31
Messages : 1,240
Inscrit : 2/02/09
Lieu : A côté de New York
Membre n° 3,282
Fabuleux Gilles. Je pense que tu es le premier à avoir fait ces gauges là. notworthy.gif notworthy.gif

--------------------
Image IPB

| Ma Chaine Youtube (abonnez vous!) | Topic construction de mon pit |
Mon serveur BS: blackshark.game-host.org
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gillesdrone
post 12 Apr 2013, 17:16
Message #124






Messages : 6,185
Inscrit : 24/03/07
Lieu : Sendets 64320
Membre n° 1,668
Bon j'ai reçu mes deux DAC 0808 thumbsup.gif

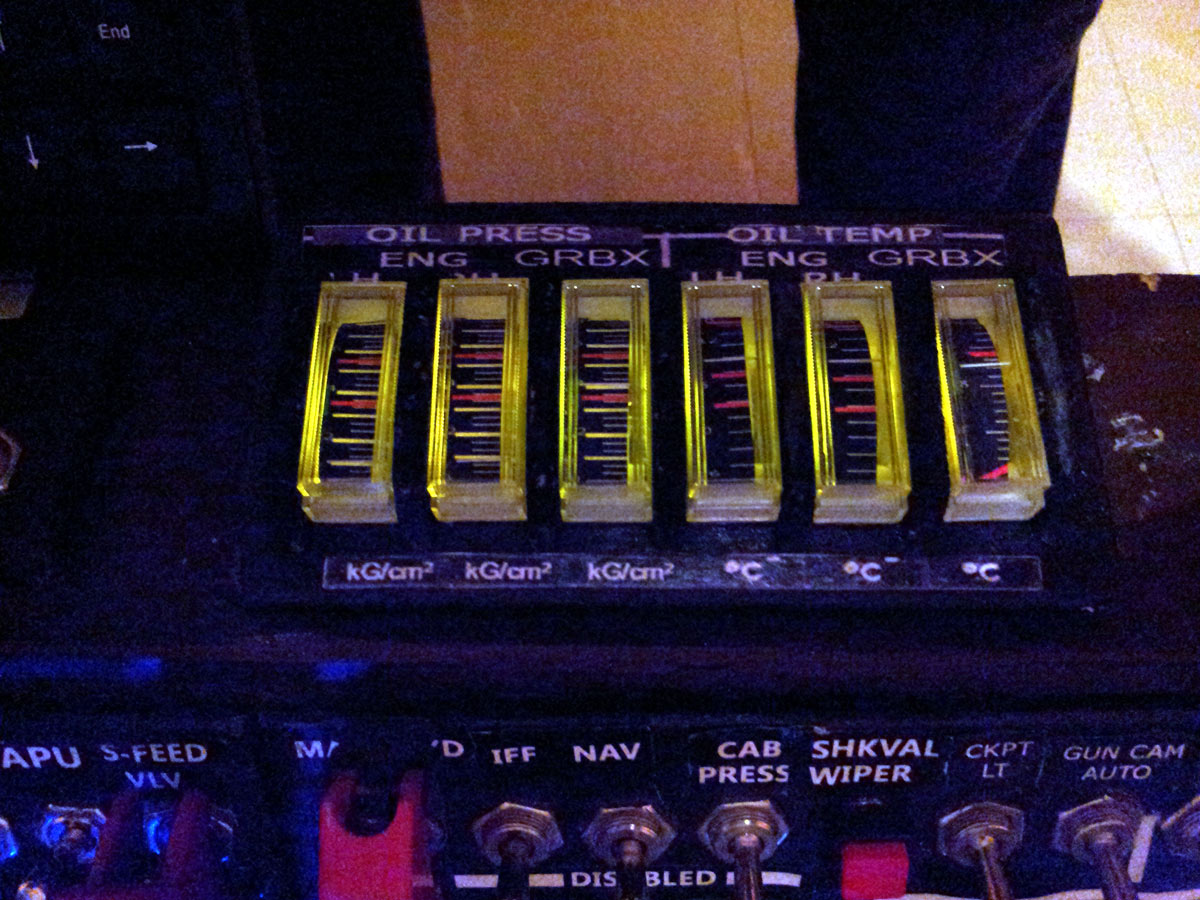

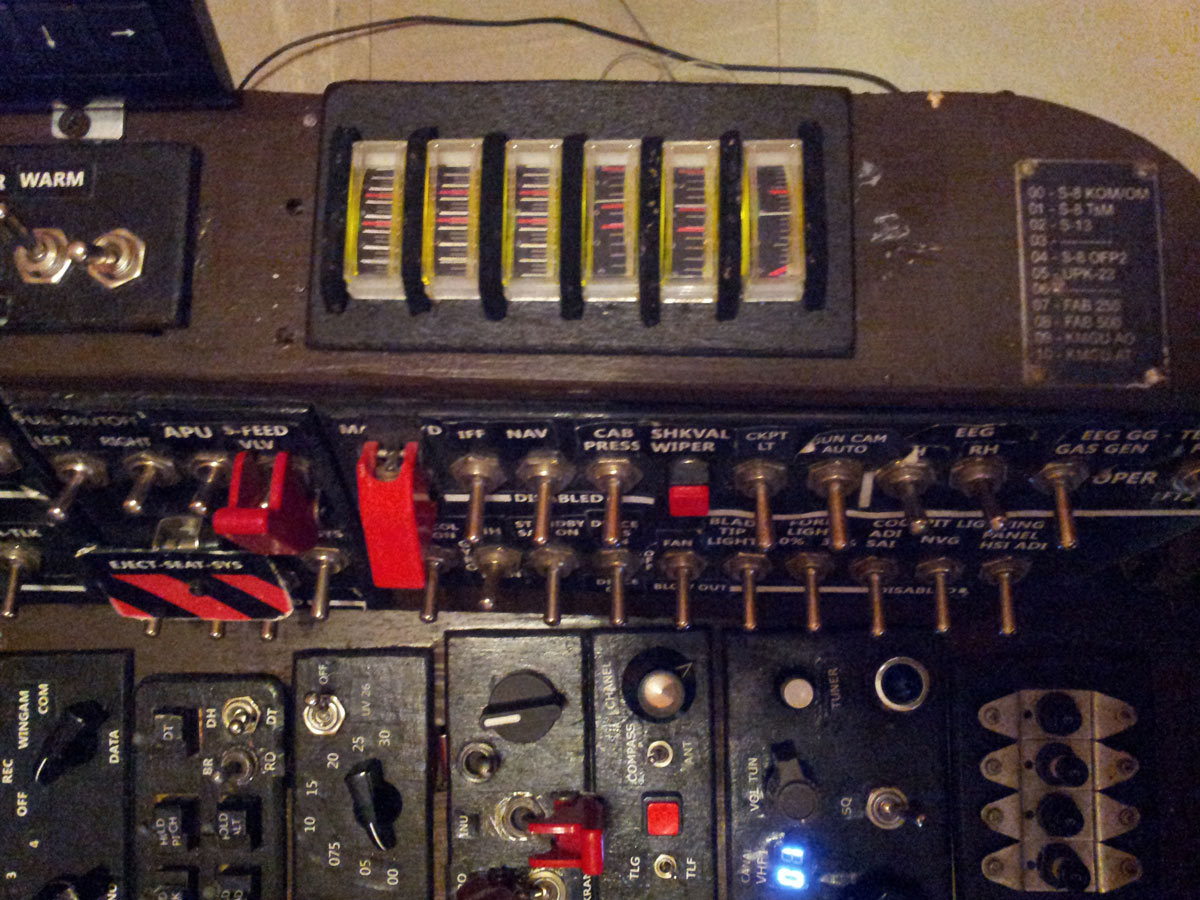

du coup j'en ai profité pour finir le panel

Image attachée


--------------------
Image IPB
http://gilles.guesnel.free.fr
ma chaine
 menacer l' Ours dans son repère, l' Aigle pourrait y laisser quelques plumes

User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Maraudeur
post 12 Apr 2013, 17:50
Message #125




Commandant de la 92nd Kodiak AF

Indicatif : JR-22
Messages : 4,232
Inscrit : 4/12/04
Lieu : Monnaie
Membre n° 17
Bôôô comme d'ab quoi whistling.gif notworthy.gif

--------------------
Image IPB
Cerbro Tvo Utere! Sin Minvs, Parietes Asperget...
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
lamule
post 12 Apr 2013, 19:49
Message #126




Caféinoman

Indicatif : TH-44
Messages : 1,700
Inscrit : 19/11/08
Lieu : France, lot et garonne, agen, 47
Membre n° 3,203
excellent Gilles notworthy.gif

--------------------
Image IPB
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
PiedDroit
post 12 Apr 2013, 21:18
Message #127






Indicatif : B-26
Messages : 925
Inscrit : 13/12/10
Membre n° 3,711
J'essaie de trouver une carcasse de Ka-50 à vendre sur eBay pour finir ton pit mais je ne trouve pas encore wink.gif
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
gillesdrone
post 26 Apr 2013, 21:41
Message #128






Messages : 6,185
Inscrit : 24/03/07
Lieu : Sendets 64320
Membre n° 1,668

ça y est la vidéo de ce qui marche est en ligne sur Youtube cheer.gif

ICI

--------------------
Image IPB
http://gilles.guesnel.free.fr
ma chaine
 menacer l' Ours dans son repère, l' Aigle pourrait y laisser quelques plumes

User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Postal2
post 27 Apr 2013, 01:57
Message #129




EXTREMEeeeeeeee!!!!!!!!!!

Indicatif : TH-41
Messages : 6,196
Inscrit : 6/12/04
Lieu : A coter de dijon LFSD (21)
Membre n° 20
Normal quoi ... gap.gif

Amazing work !!!

--------------------
Extrêmmmmmmmmmmmmmmmmmmmmmmmmmeeeeeeeeeeee!!!
User is online!Profile CardPM
Go to the top of the page
+Quote Post
Tacno
post 30 Apr 2013, 09:30
Message #130




As de Pig (squadron commander)

Indicatif : S-01
Messages : 4,391
Inscrit : 11/02/09
Lieu : Breizh
Membre n° 3,295
Vraiment dommage que l'on ne pourra pas voir tes évolutions à la LAN 17 sad.gif

--------------------
Image IPB

* MAINTENANCE 2025 *
GAUCHE 0 0 0 0 0 0 1 1 1 1 | DROITE 1 1 1 1 0 1 1 1 1 1 1 1 | AVANT 1 0 0 0 0 0 0 0 0 0 0 0
47%
TacnoWorld.fr
User is offlineProfile CardPM
Go to the top of the page
