Pit BS Gilledrone

[gillesdrone]

salut et merci pour tes encouragements

pour répondre a tes questions

matériel :

SIOC : 4 master card , 1 Usb card , 2 display card , 1 servos card

voyants et inters " classiques du pit banquettes D G et façade avant

Leo Bodnar BU0836X : 1 pour le manches cyclique 1 pour le collectif 1 pour les encodeurs rotatifs


pour les galva de pression et température Huile ( banquette droite )

j'ai fait un premier prototype pour les 6 cadrans : cela fonctionnait impeccable
voir video

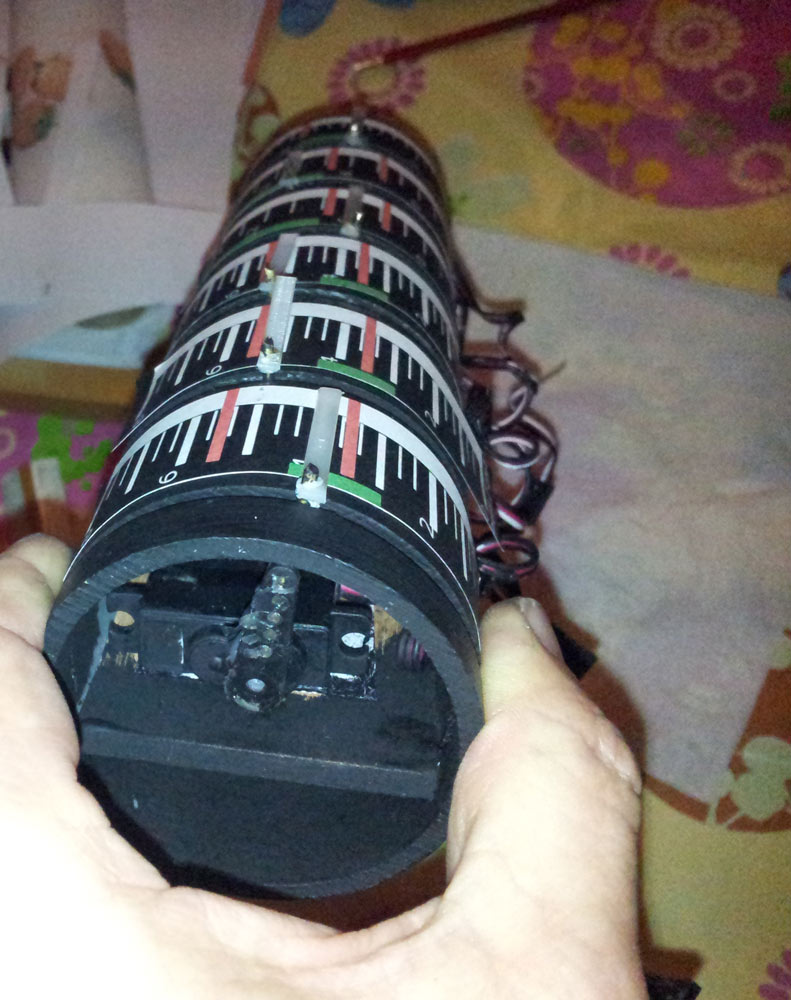

j'ai refait un deuxième en plus petit

voir photo

mais toujours trop grand

donc j'ai laissé tombé ce principe pour ce panel , mais je reviendrais sur ce système pour le panel de contrôle de charge ( sur l'avant de la banquette droite ) histoire de ne pas avoir investi pour rien

maintenant comme dit plus haut j'opte pour la solution tout électronique au lieu de mécanique
cela me permettra d'avoir un panel aux dimensions
je ne cache pas que c'est encore un investissement car environ 200 € pour les composants et la réalisation des 10 cartes circuit imprimé

pour la boussole , je revois cela après

@ oeil de Faucon : pour inverser le sens de rotation du servo ( j'ai eu ce souci aussi ) le seul moyen que j'ai trouvé c'est d'inverser la position du servo
pour ton projet il faudrait que tu puisse mettre le servo coté verrière . si c'est possible

[Blu3dr4g0n]

s j'ai fait un premier prototype pour les 6 cadrans : cela fonctionnait impeccable
voir video
j'ai refait un deuxième en plus petit
voir photo
mais toujours trop grand

Yep, merci Gillesdrone pour ta réponse. J'avais vu tes vidéos effectivement, mais je n'avais pas compris que c'était la place qui t'avais contraint à laisser tomber.
Keep going on your hard work !

[oeil de faucon]

Bonsoir,

changer de coté, j'y est pensé mais pas possible pour des raisons de fixation
on m'a proposé d'inverser les fils sur le potar en ouvrant le servo ....
le premier essai est toutefois satisfaisant sur le principe
mais je dois améliorer la jonction servo axe de roulis pour avoir un alignement parfait
sinon je trouve que le SAI secours ne réagit pas comme le SAI standart
pas la même formule ?
pourquoi deux versions, c'est sensé donner la même info ?
à l'écran le roulis est fluide, mais le servo saccade légèrement
formule avec plage trop courte manquant alors de précision
ou parce que mon alignement n'est pas parfait
va falloir que je détermine la source du problème
prochaine étape je découpe dans la mousse les ouvertures du parebrise
pour l'immersion en effaçant le cockpit de l'écran

j'ai fait de nouveaux essais pour le compas en vain
quelque soit la formule même résultat, inversion de la rotation à la position 90
la mauvaise nouvelle du WE, ma carte mère a des défaillance
elle ne reconnait plus que 1 carte graphique
donc le temps de réparer sous garantie
je serai sans machine pour mes tests du WE prochain

Coté matériel je possède à l'heure actuelle
2 mastercard connectées sur une carte USB, 2 outputs pour les leds, 1 carte relais, 1 carte servo
1 xkey, 1 léo bodnar, 4 écrans, et hélios + SIOC, joystick transformé sur base Saitec
A+

[gillesdrone]

je confirme le SAI secours n'a pas les même données que le standard

je te donne demain les paramètres si tu veux

[oeil de faucon]

Bonjour,

merci avec plaisir, je testerai et verrai si cela améliore le résultat sur le roulis
A+

[gillesdrone]

je te joins en chargement les fichiers lua tu retrouveras les 3 variables pour le AGR81 qui correspond au SIA de secours

dans siocConfig.lua

gAGR_81_RollSIOCParam (rouli)

gAGR_81_PitchSIOCParam (tangage )


gAGR_81_failure_flagSIOCParam (drapeau )


dans ExportSupport.lua

AGR_81_Roll-

AGR_81_Pitch-


AGR_81_failure---


dans SIOCExport.lua

tu les as en premier dans le paragraphe servos


et dans disable all servos


 SIOCExport.zip ( 9,93 Ko ) Nombre de téléchargements: 171

[gillesdrone]

je termine montage galvanomètres

la partie électronique est terminée et testée bonne

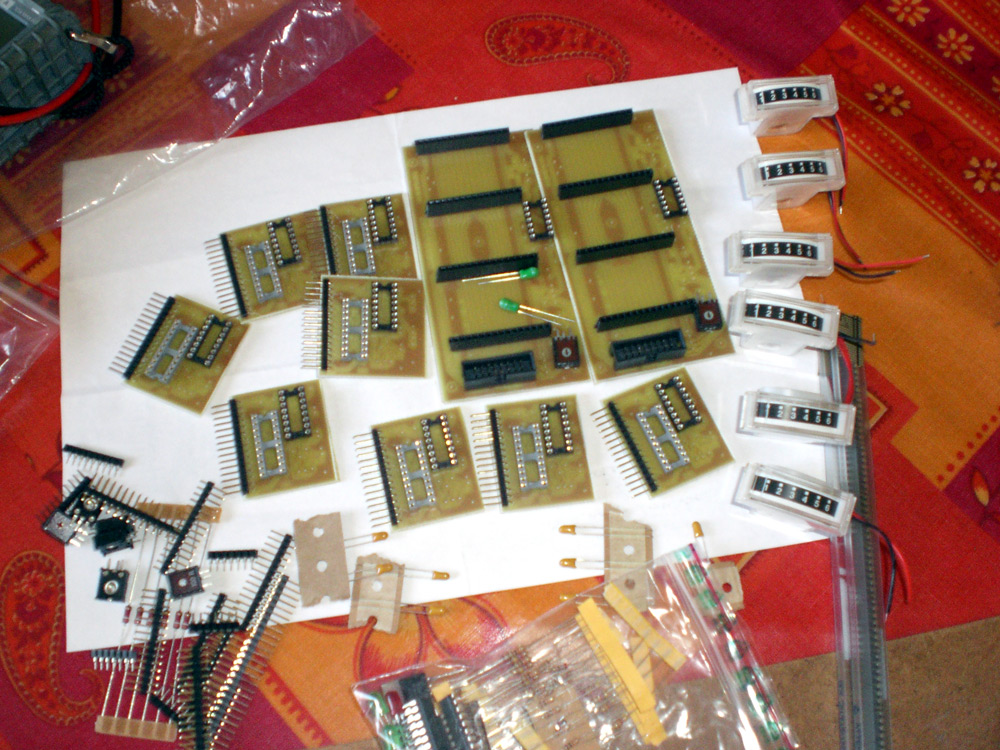

les pièces du puzzle

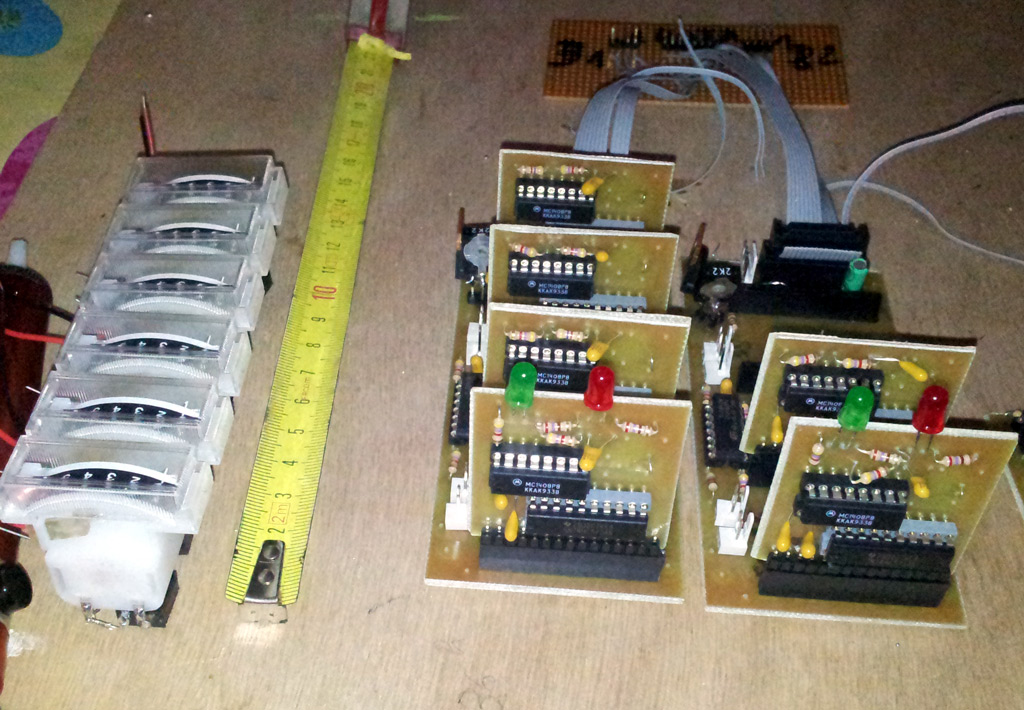

le montage terminé

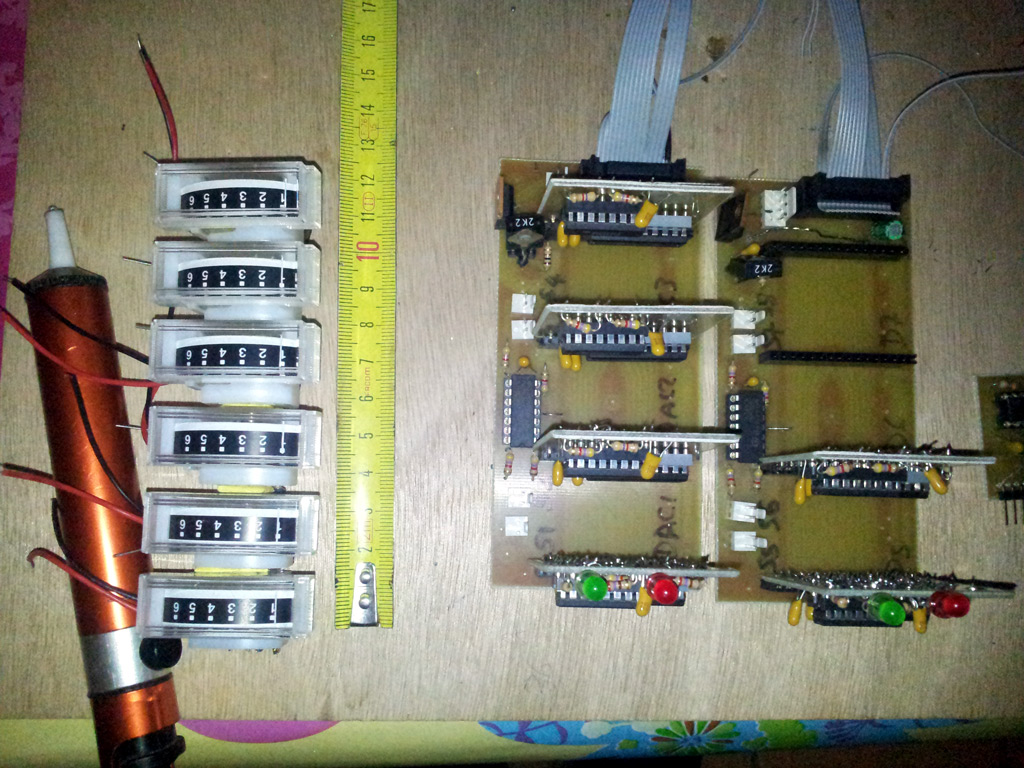

la partie apparente " galvanomètres " fera 11 cm de long sur 3,5 cm de large ce qui est acceptable au vue de l'original



demain test grandeur , et début programmation

quand ce sera fini je verrai avec Pierre ( simubaron58 ) si je peux transmettre son dossier où tout est expliqué


Ce message a été modifié par gillesdrone - 1 Apr 2013, 18:51.

[PiedDroit]

Supet boulot !
Je viens de voir les photos du palo, c'est de la belle mecanique j'adore
Il ne va bientot plus manquer qu'une paire de rotors, et hop, décollage !

[Pétardo]

Un petit coup de peinture noire pour effacer le blanc ou pas ?

J'aimerais bien que tu m'expliques un de ces jours cette histoire de programation.

[gillesdrone]

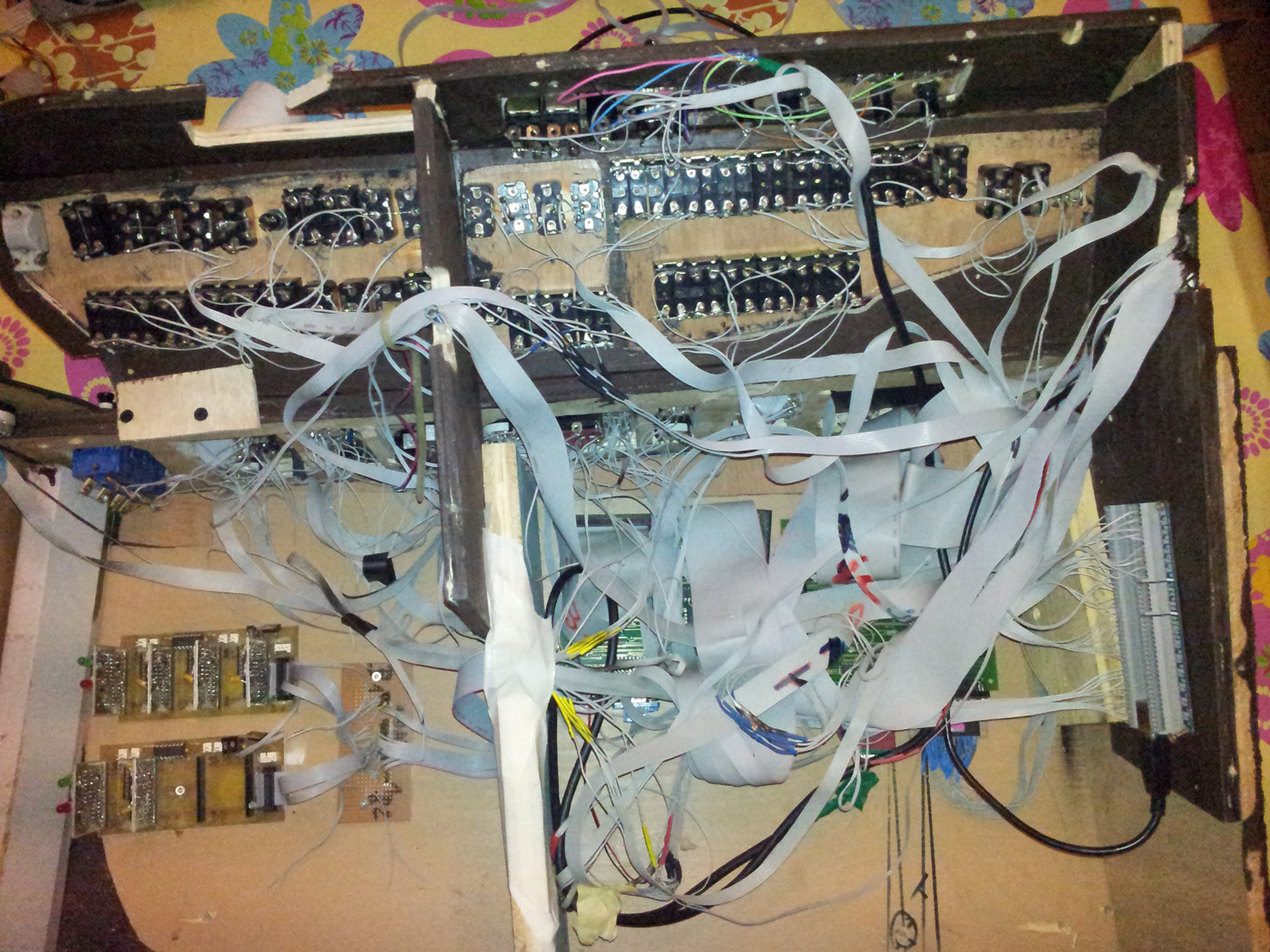

ouvertur de la banquette droite pour y mettre les circuits Galva ( DAC + Bus DAC ) en bas a gauche
