Poursuite ce dimanche pluvieux de fête des pères

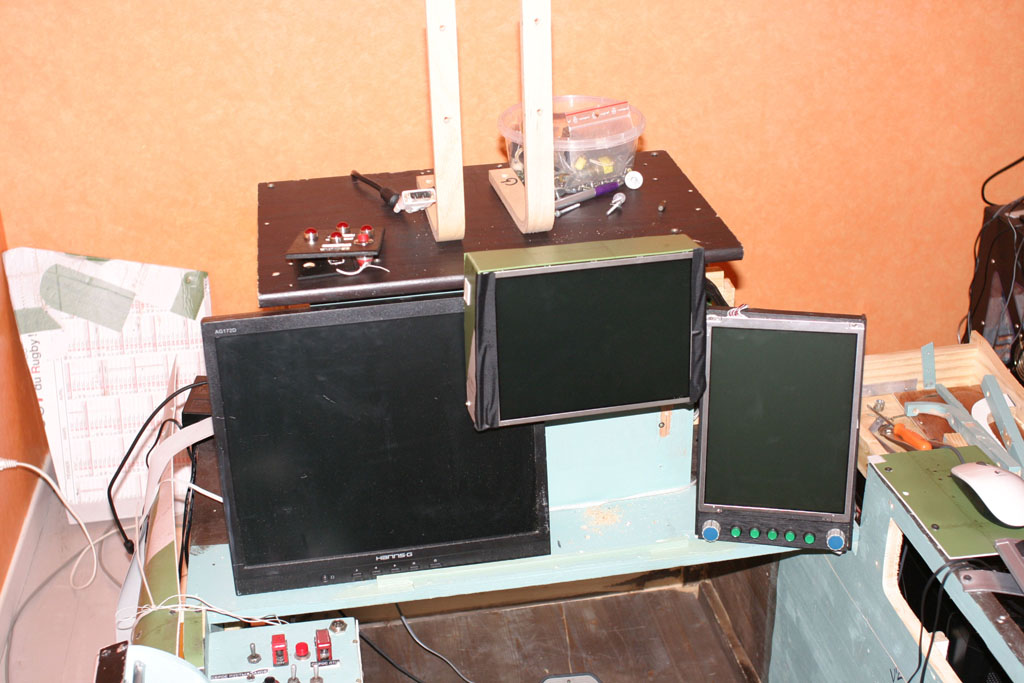

Positionnement des 3 écrans tableau de bord, TV, ABRIS au dessus sera mis le 24"




il me reste 2 panels à faire ( seront fait demain )
ensuite mardi je vais chercher les composants électroniques pour la partie voyants

[Postal2]

nice!!!! hâte de voir tous ça lors d'un lan ^^ vidéo en attente ^^ .

[gillesdrone]

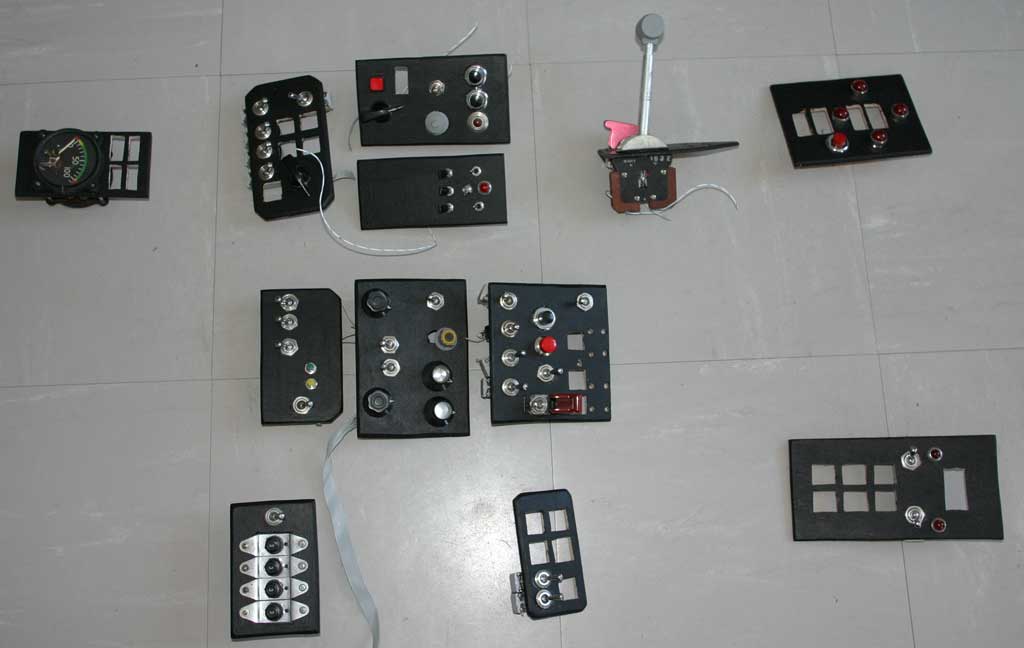

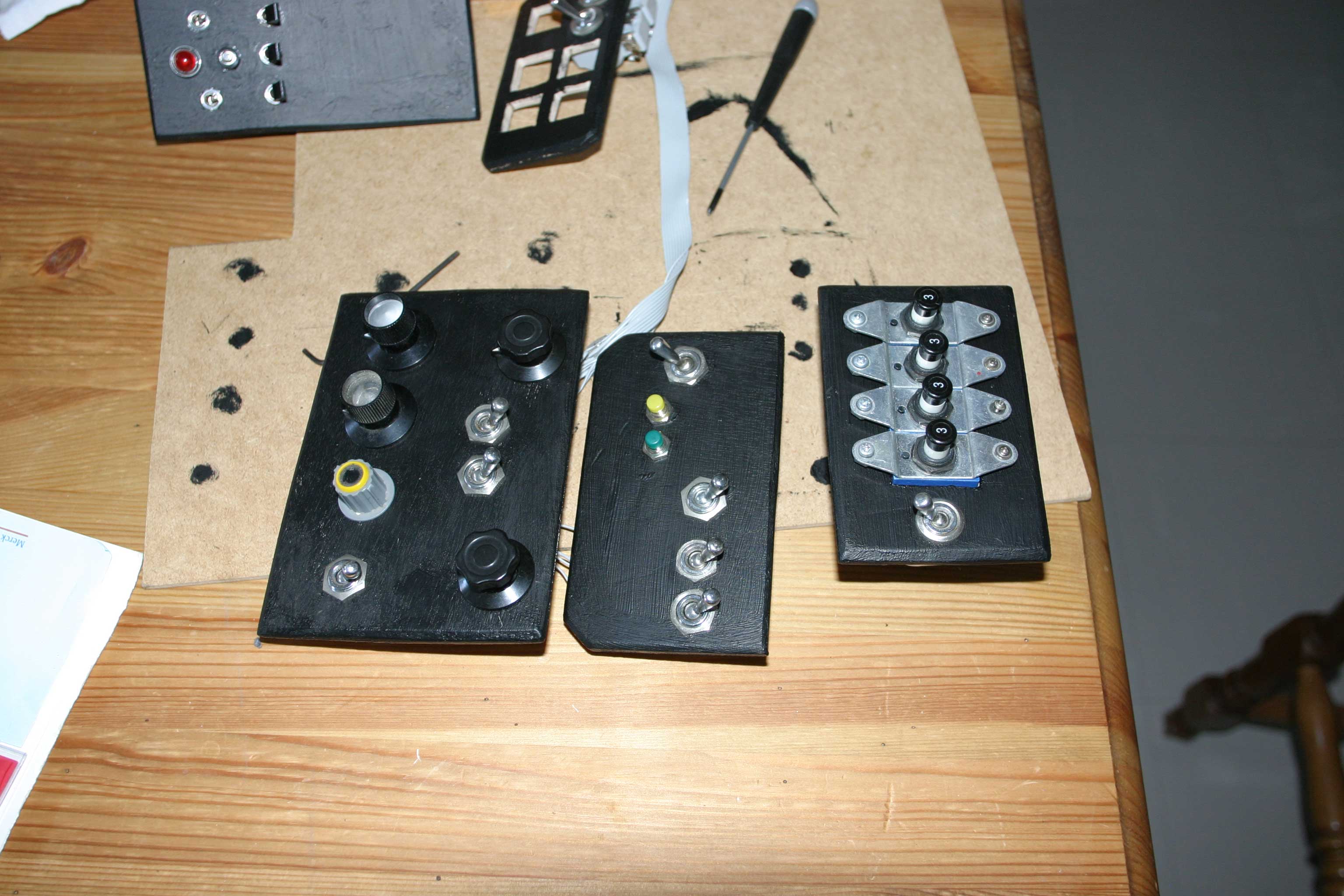

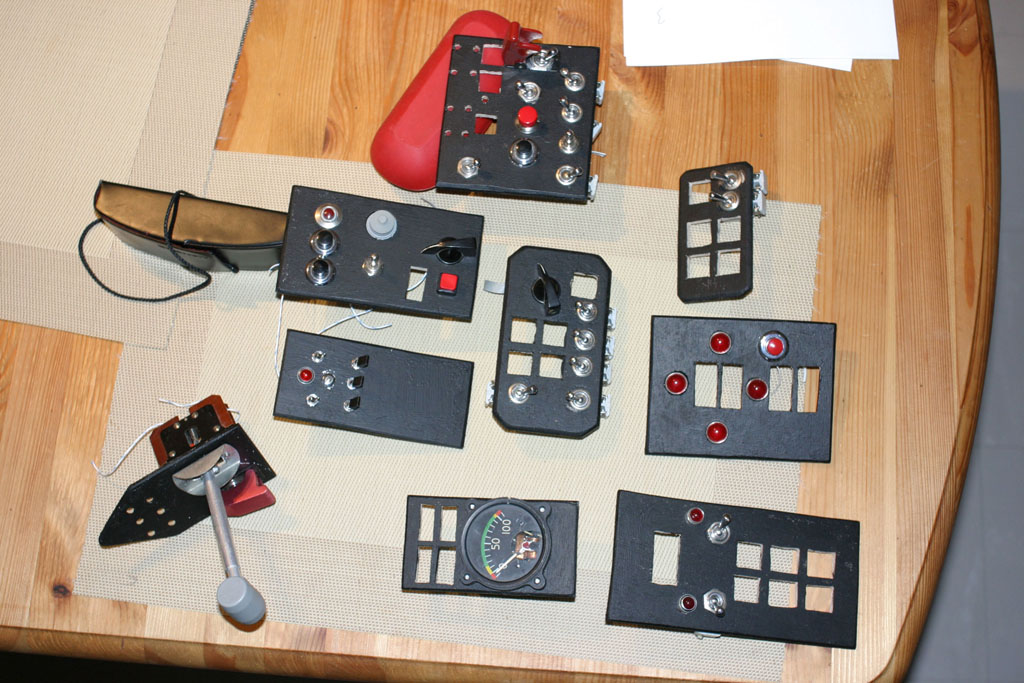

Voilà les 3 derniers panels

me restera à faire les 2 panneaux arrières , le pane vertical de la banquette droite et le panneau des voyants de face en haut

mais ceux là je les ferai quand ceux en photos seront Opérationnels ( câblage et voyants ) , ce qui me permettra de revoler

j'espère d'ici la semaine prochaine ...




le panel à droite c'est le panel de largage des 4 fusées de couleur

Voilà l'ensemble



Ce message a été modifié par gillesdrone - 21 Jun 2010, 14:47.

[gillesdrone]

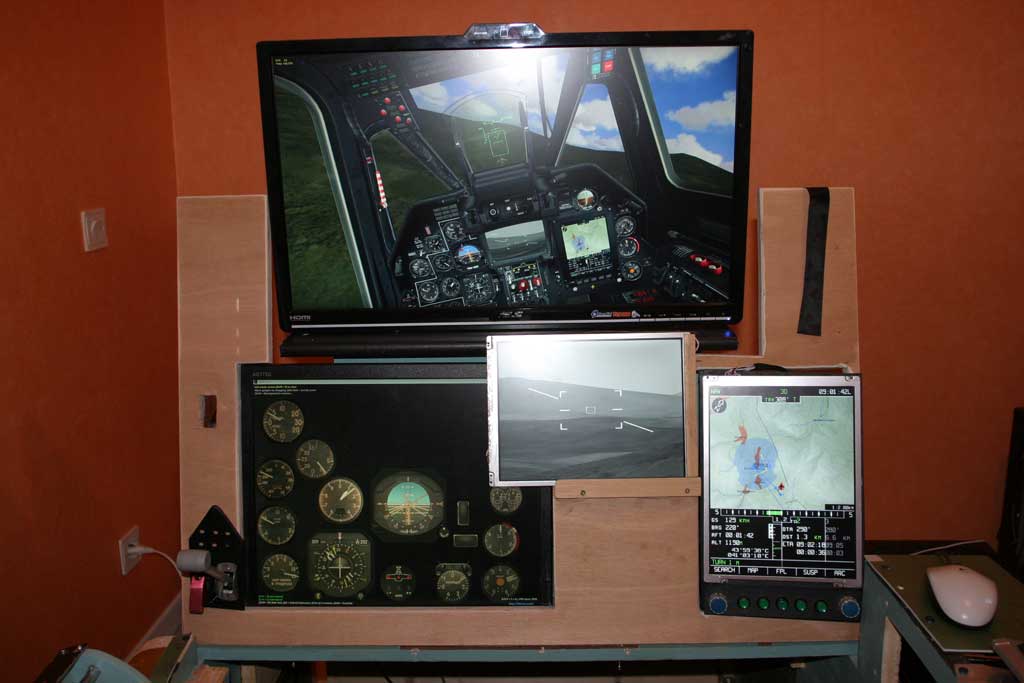

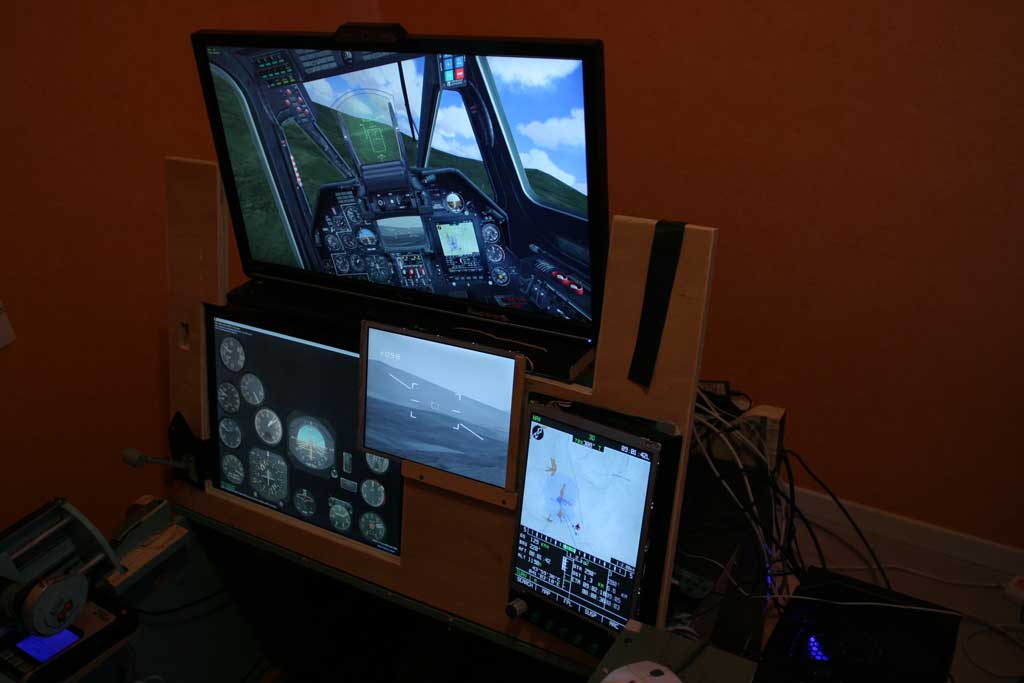

pas encore de Vidéo juste une photo de la mise en place des écrans aujourd'hui

j'ai remis le 24" et je vais mettre l'écran tableau de bord sur le PC portable





le BSVP n' est pas mis en place , c'était juste pour voir si ca marchait

[lamule]

garderas tu une vue très reculée dans le cockpit du KA-50 ?

[gillesdrone]

non là c'était parce que j'ai lancé BS sans manette , juste pour voir si les vues fonctionnaient comme j'ai reprogrammé le " monitor setup" et le option .lua ( passage du 22'' au 24" )

sinon comme pour le 25T ce sera la vue rapprochée a peu pres à l'echelle du pit ( continuité de la vue ) juste en vue haute puisque les données je les aurai sur le pit en dur

Ce message a été modifié par gillesdrone - 24 Jun 2010, 19:07.

[gillesdrone]

pour les gens comme moi qui n'ont pas d' outillages spécialisés ( tour at autre machines numériques, je mets un exemple de ce qui peut être fait pour faire une banquette
ça peut donner des idées.

Pour mon pit 25T j'avais fait des banquettes où les inters et voyants étaient positionnés directement en perçant dans la banquette ( pas pratique si des modifs ou réparations à faire )
pour le Ka50 je procède différemment , je fait des panels indépendants que je fixe après dans la banquette , l'interet c'est de pouvoir travailler les cablages de façon plus modulable

les photos des post au dessus montrent la fabrication des panels

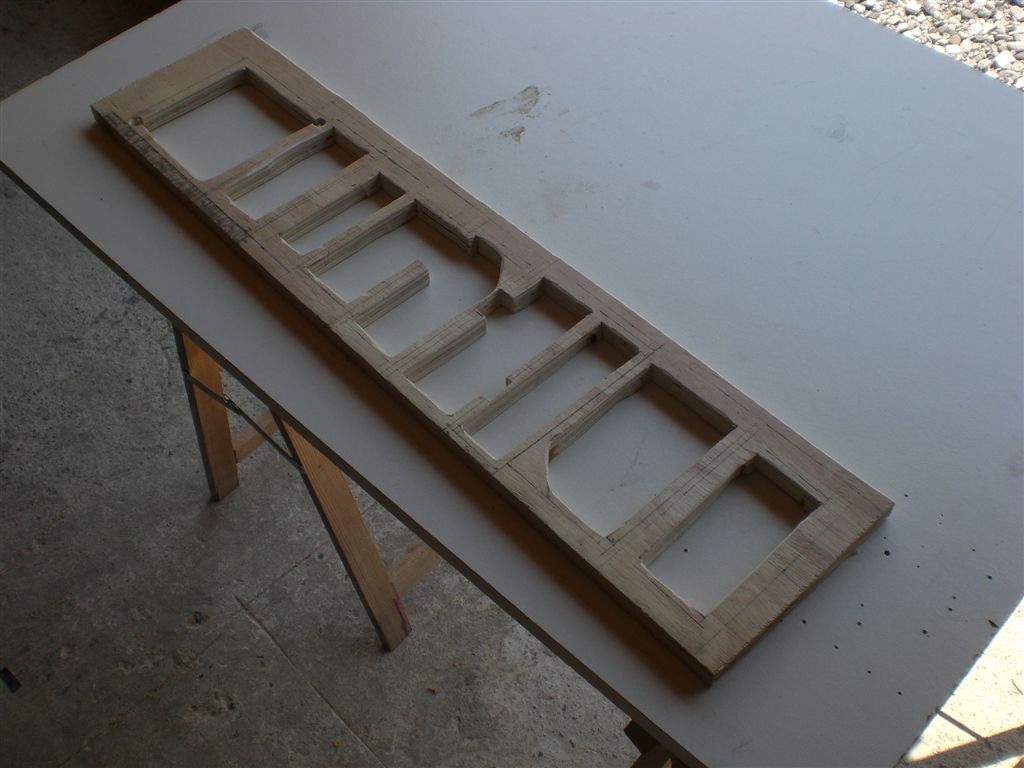

j'ai repris les cotes de chaque panels à sa place et dégager les zones où doivent passer les composants et les fils

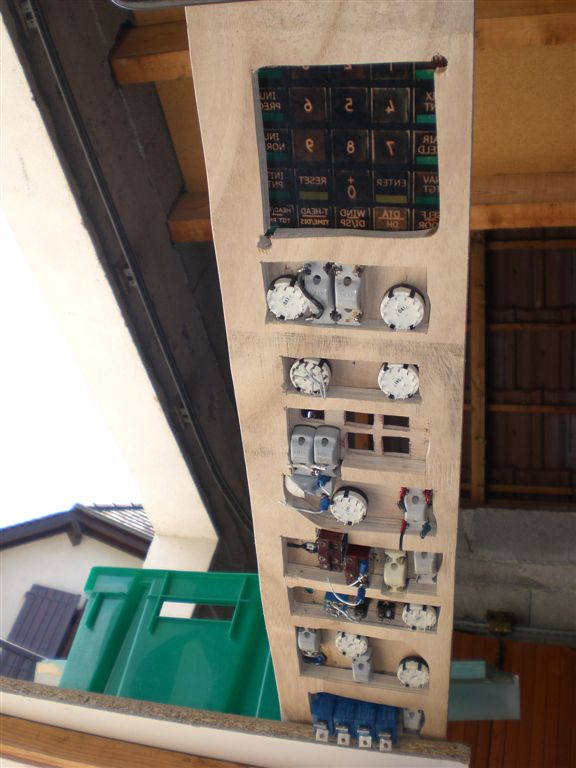

ensuite j'ai mis les panels , voici ce que ca donne du dessous

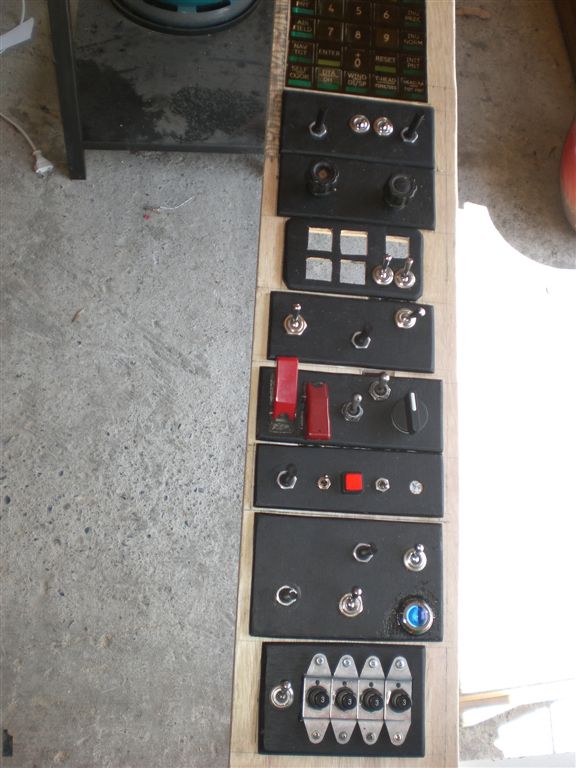

et de dessus , il me reste ensuite à peindre la banquette , faire le cablage .



pour le PVI800 j'attends les inters mardi pour faire la plaque et le boitier

[lamule]

tu n'as pas fait tout les boutons sur cette banquettes ?

[gillesdrone]

il manque juste un panel : le réglage IFF qui n'est pas actif dans le simmu et comme je suis short en inter je préfère mette ce qui est actif

[lamule]

c'est bien ce que j'avais pensé.

Mais as tu vraiment besoin des commandes fumigènes ?
