Pour précision, je n'ai pas utilisé pour ces fonctionalités les positions exportées lon-lat de l'avion, de WP ou de target. Ca serait assimilé à la présence d'un GPS à bord et donc du côté sombre de la ligne de cheat sur laquelle nous avons un accord avec ma hiérarchie.

Tout est basé sur des calculs bullseye (addition des vecteurs relèvement bulls et cap WP) comme on le fait visuellement sur le HSI.
Il est clair que si l'on développe un outil de communication inter-sioc, il devient possible d'envoyer ces relevés à un ailier.

Pour l'optimisation du code, j'ai hésité avec l'utilisation de table pour le calcul inverse du cap en fonction de delta longitude, delta latitude.

Au début j'ai implémenté le developpement polynomiale :
atan(x) = sigma pour n= 1 à inf : -1^n * x^2n+1 / 2n+1

Puis après quelques régression, une formule equi oscillente du type
atan(x) = (x + 0.043*x^3)/(1 + 0.76*x^2 + 0.058*x^4)

Pour finir sur une simplissime :
atan(x) = x/(1 + 0.28*x^2)
sur l'intervalle -PI/4 , PI/4 avec une précision supérieur à 1% et donc au demi-degré.

Le reste sur 0-2PI c'est du bidouillage cardinal pour obtenir le cap exact

Miaou

Ce message a été modifié par KaTZe - 8 Dec 2009, 14:36.

[Tolteque]

Pour finir sur une simplissime :
atan(x) = x/(1 + 0.28*x^2)
sur l'intervalle -PI/2 , PI/2 avec une précision supérieur à 1% et donc au demi-degré.

Miaou

Tu es certain de ta formule de développement limité pour atan(). De mémoire (et ça fait longtemps)
c'est plus du genre: x -x^3/3+ ...

[DArt]

Exact Tolteque:

http://fr.wikipedia.org/wiki/D%C3%A9veloppement_limit%C3%A9

Par contre, petite précision:

Développement limité à l'ordre n au voisinage de 0 de fonctions usuelles:

Ah que de (mauvais) souvenirs ces maths

[KaTZe]

Tu es certain de ta formule de développement limité pour atan(). De mémoire (et ça fait longtemps)
c'est plus du genre: x -x^3/3+ ...

Y'en a au fond qui ne suivent pas manifestement

J'ai écrit :

Au début j'ai implémenté le developpement polynomiale :
atan(x) = sigma pour n= 1 à inf : -1^n * x^2n+1 / 2n+1

... ce qui est ... la formule à laquelle vous faites allusion , qui oblige à monter au moins à n=5 pour avoir un résultat correct vers PI/4.
J'ai donc effectué quelques régression pour arriver à la 2eme formule

Puis après quelques régression, une formule equi oscillente du type
atan(x) = (x + 0.043*x^3)/(1 + 0.76*x^2 + 0.058*x^4)

Et finalement réussi une simplification au %près avec

Pour finir sur une simplissime :
atan(x) = x/(1 + 0.28*x^2)
sur l'intervalle -PI/4 , PI/4 avec une précision supérieur à 1% et donc au demi-degré.

Miaou

Ce message a été modifié par KaTZe - 8 Dec 2009, 14:35.

[Tolteque]

Ouaaa, le "/" m'avait échappé (mes yeux me jouent des tours)

[Tolteque]

Quand même ....
Ca fait bien longtemps que je n'ai pas aborder ce genre de problématique, et je suis surpris par des résultats aussi bon (1% c'est pas beaucoup) alors je suis un peu perplexe.
tu obtiens des résultats similaires pour la plage 45-90° ?

[KaTZe]

Quand même ....
Ca fait bien longtemps que je n'ai pas aborder ce genre de problématique, et je suis surpris par des résultats aussi bon (1% c'est pas beaucoup) alors je suis un peu perplexe.
tu obtiens des résultats similaires pour la plage 45-90° ?

Négatif en effet

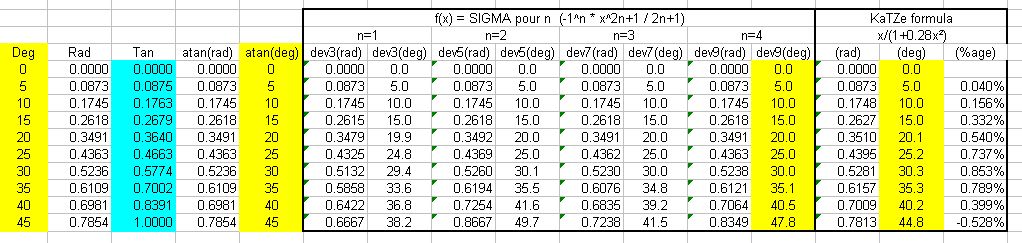

En fait çà fonctionne pour les tangente <1 sur -PI/4 , +PI/4 (-45° à 45°)
Pour les tangente >1, (45° à 135°) il faudrait utiliser : atan(x) = +PI()/2 - x/(x^2+0.28)

Donc on peut programmer sur 2 demi cercles
> De -45°(315°) à 45° puis 45° à 135°
> De 135 à 225° puis 225° à 315°

Mais en fait je ne me suis pas fait chier, j'ai créé quatre cadrans de 90°
315° à 45° >> j'utilise ma formule sur la tangente (latitude/longitude)
45° à 135° >> j'utilise ma formule sur 1/tangente (longitude/latitude) et je retire de 90°
135° à 225° >> j'utilise ma formule sur la tangente (latitude/longitude) et j'ajoute 180°
225° à 315° >> j'utilise ma formule sur 1/tangente (longitude/latitude) et je retire de 270°

En inversant tangente et 1/tangente je suis toujours dans le cas tangente < 1 et donc ma formule est valable

Ca donne çà

CODE

// Route vers l'objectif choisi
Var 1140, name Obj_Selec, value 1    // numero de l'objectif selectionné
{
    CALL &Bull_DCalc
    CALL &Bull_CCalc
}
Var 1141, name Bull_x    // composante Nord du bulls
Var 1142, name Bull_y    // composante Est du bulls
Var 1143, name Route_x    // composante Nord de la route
Var 1144, name Route_y    // composante Est de la route
Var 1145, name Obj_deg    // Cap en Degree vers l'Objectif
Var 1146, name Obj_rad  // Cap en Radian (output from Bull_CCalc)
{
L0 = &Obj_rad / 628
&Obj_deg = L0 * 360
}

// Variables pour la subroutine de calcul de cap
//
Var 1148, name Cadran_cap

// ___________________________________________________________
//
// Subroutine du cap de la route Avion >> Objectifs
Var 1150, name Bull_CCalc, Link SUBRUTINE
{
&Route_x = &Bull_x + &WP_x
&Route_y = &Bull_y + &WP_y

// Pour eviter denominateur = 0 dans calcul de tangente
if &Route_x = 0
    {
    if &Route_y > 0
        {
        &Route_rad = 157
        }
        else
        {
        &Route_rad = 471
        }
    }
//
// Calcul du cadran cardinal
//
L0 = Abs &Route_x
L1 = Abs &Route_y
    if L0 > L1
        {
        if &Route_x > 0
            {
            &Cadran_cap = 1
            }
        else
            {
            &Cadran_cap = 3
            }
        }
    else
        {
        if &Route_y > 0
            {
            &Cadran_cap = 2
            }
        else
            {
            &Cadran_cap = 4
            }
        }

//
// Calcul du cap pour chaque cadran
//
// Cap : 315 à 045
if &Cadran_cap = 1
    {
    L0 = &Route_y / &Route_x
    L1 = Power L0 2        // Calcul de l'ArcTangente par atan(x) = x /(1 + 0.28x²)
    L1 = L1 * 0.28
    L1 = L1 + 1
    L2 = L0 / L1
    L2 = L2 * 100
    L2 = L2 + 628        // Modulo pour les caps négatifs autour du 000
    &Obj_rad = Mod L2 628
    }

// Cap : 045 à 135
if &Cadran_cap = 2
    {
    L0 = &Route_x / &Route_y
    L1 = Power L0 2        // Calcul de l'ArcTangente par atan(x) = x /(1 + 0.28x²)
    L1 = L1 * 0.28
    L1 = L1 + 1
    L2 = L0 / L1
    L2 = 1.57 - L2
    &Obj_rad = L2 * 100
    }

// Cap : 135 à 225
if &Cadran_cap = 3
    {
    L0 = &Route_y / &Route_x
    L1 = Power L0 2        // Calcul de l'ArcTangente par atan(x) = x /(1 + 0.28x²)
    L1 = L1 * 0.28
    L1 = L1 + 1
    L2 = L0 / L1
    L2 = 3.14 + L2
    &Obj_rad = L2 * 100
    }

// Cap : 225 à 315
if &Cadran_cap = 4
    {
    L0 = &Route_x / &Route_y
    L1 = Power L0 2        // Calcul de l'ArcTangente par atan(x) = x /(1 + 0.28x²)
    L1 = L1 * 0.28
    L1 = L1 + 1
    L2 = L0 / L1
    L2 = 4.71 - L2
    &Obj_rad = L2 * 100
    }
}

Miaou

Ce message a été modifié par KaTZe - 8 Dec 2009, 17:25.

[Tolteque]

Ok, c'est bon. Tu peux continuer.

[KaTZe]

Oyé oyé La demo du panel TS et du panel de combat est disponible.

Post de tête modifié ainsi :

@Edit 11 Decembre 2009 , Demo du KaTZ-Pit V-5.00
VIDEO 3 : Le contrôle de TS, Le Navigateur de Combat

J'ai également uppé la config de SIOC (pour les pitteurs) , ainsi que la mise à jour du manuel d'installation
