KaTZ-Pit (Description Video et Evolution), Video de Demo et Evolutions en cours

[Maverick/Goose]

Salut Katze ,

Le freeze semble ne plus être présent

Toutefois, j'ai pas mon export malgré la prise en compte de l'IP PC2 dans ce nouveau fichier "LoiocpServeur.lua"

Je vais revoir si j'ai rien loupe cause fatigue

[KaTZe]

C'est ce que je t'avais dit la modif. que je t'ai envoyée "débranche" l'export s'il n'y a pas de connection (pour éviter le freeze), mais ne résoud pas ton problème de non communication.

C'est quand même très étrange que les config :
1> Export + SIOC sur PC1 >> GC sur PC2
2> Export sur PC1 >> SIOC + GC sur PC2

toutes les deux te donne des problèmes de communication.
Le système étant à priori robuste.

A mon avis tu as une saloperie de parefeu qui vient foutre sa merde.

Miaou

[Maverick/Goose]

C'est quand même très étrange que les config :
1> Export + SIOC sur PC1 >> GC sur PC2
2> Export sur PC1 >> SIOC + GC sur PC2

toutes les deux te donne des problèmes de communication.
Le système étant à priori robuste.

A mon avis tu as une saloperie de parefeu qui vient foutre sa merde.

Pare feu mais il faut pas oublier qu'il a quant même tourner en config PC2 GC+Sioc

Le seul hic c'était l'absence des données du HSI

Ah et est ce que tu peux en tirer quelques chose de ce fichier joint extrait du dossier Temp de Lock on

Ce message a été modifié par Maverick/Goose - 15 Mar 2010, 22:34.

Fichier(s) joint(s)
 Export.log ( 973 octets ) Nombre de téléchargements: 149

[VIPPEN]

petite question katze pour le cadran rpm du f15 sous gauge composer, tu l'a dessiner en un seul bloc?
quel est la méthode pour le mettre sous gauge?
tu utilises quel logiciel de dessin, comment fais tu pour ensuite intégrer l'aiguille?

je demande cela car la je suis un newbies total dans gauge et je voudrais me dessiner
tout les cadrans du f-15.... si j'ai un peu de courage... lol

[KaTZe]

Le principe de Gauge composer est d'afficher des images pouvant :
- être empilées
- être affichées ou cachées
- être redimentionnées
- être "rotationnées"
- être décalées
etc etc ....

Si tu regardes les gauges moteurs, tu trouvera toute les images utilisées dans le sous répertoire "0- KaTZ-Pit_v500\4-Moteur\"

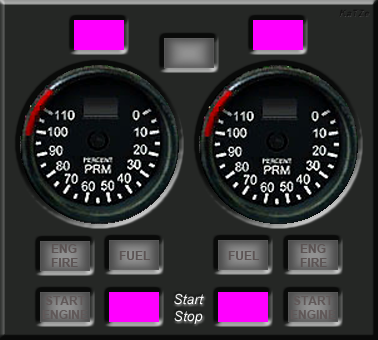

Ainsi pour le F15, il y a un fond de gauge


Ce fond de jauge comporte les cadrans, les voyants éteinds, les cases pour afficher du texte ou placer des boutons.

Pour chaque voyant (stab vitesse, PC, Eng Fire, Fuel Low, Start Engine) on place au dessus une deuxième image dont l'affichage sera conditionné par une valeur dans SIOC

Par exemple le petit voyant de la Post Combustion (image Voyant_PC.png) est lié à l'offset 41 dans SIOC (les rpm moteur gauche) avec le code suivant :

CODE

link offset 41 server 1
hide
if value >1000
show
endif

L'image est donc caché par défaut puis affichée si la valeur des rpm excède 1000 (les rmp sont exportés par LO en décimal).

Pour voir le code de chaque élément il suffit de double cliquer dessus, et on peut le lire dans la fenètre qui s'ouvre. (Gauge composer en mode édition (et non run))

Par exemple pour le fuel j'ai deux images empilées, une orange "Voyant_Fuel_O.png" et une rouge "Warn_Fuel.png"
La première s'affichera quand le fuel total (offset 411) < 10000 (100kg)
La deuxième image s'affichera (au dessus) quand l'offset 411 < 500 (5kg = panne sèche)

Pour l'aiguille, c'est également une image "Moteur-RPM29_01.png" mais cette fois on va la faire tourner en fonction d'une valeur

CODE

link offset 41 server 1
data = value
data *= 0.227
rotate

La ligne data*=0.227 permet d'ajuster l'amplitude de rotation pour chaque % de rpm.
(Autant dire que pour l'A10 qui n'a pas un tachometre linéaire çà a été coton).

Dernier point quand on dessine une aiguille, on a une couleur de fond de dessin qui va être affiché en transparent par GC (dans le cas des aiguilles c'est le noir, mais pour toute mes autres images semi-transparente j'ai utilisé le bleu pur (la couleur affiché en transparence est choisi dans la fenètre de propriété de l'image).

Pour le dessin j'ai utilisé photoshop, mais tout logiciel gérant les calques convient.
Si tu veux pour le fond de cadran, je peut t'envoyer le fichier .psd avec les différent calques.

Un dernier truc, plutôt que de recréer les fonds de cadran, tu peux récupérer l'image .jpg, .bmp, .png dans Lock-On. (Comme celle de Ricardo qui sont de haute qualité.

Voir tutorial de Maraudeur

Et celui de Le Créole

Bon courage
Miaou

[Maverick/Goose]

Salut Katze,

Just pour info, mon GC a fonctionne apres un premier test raison du miraclt pour vu que ça dure

@+

[VIPPEN]

Et voici mon 1er cadran dessiné, plus qu'à intégrer dans GAUGE Composer
je me lance dans les autres cadrans maintenant....

[Maraudeur]

Joliiii

Dessiné avec quoi ton cadran?

PS: n'oublie pas de définir la couleur transparente...

[VIPPEN]

il est dessiné sous Word car très pratique pour la gestion des angles...
et pris en "impr. écran" ensuite pour le mettre en .jgp

je les ai fait en grande taille car comme cela on peut les réduires
correctement à convenance après.

j'ai d'ailleurs basculé sous le post "cadrans f-15 2D" car j'y mettrais toutes les
créations au fur et à mesure.

[Maraudeur]

Ok, j'avais fait les miennes sous Open Office Draw, qui est très pratique aussi avec les angles et surtout permet du dessin vectoriel très propre. Le seul souci c'était que la conversion en bitmap via la routine interne est TRES décevante car on ne peut régler la résolution (en PPP) et elle est trop basse de base. En revanche, toutes les options de d'alignements relatifs, de groupage et d'édition de groupes sont super pratiques...
